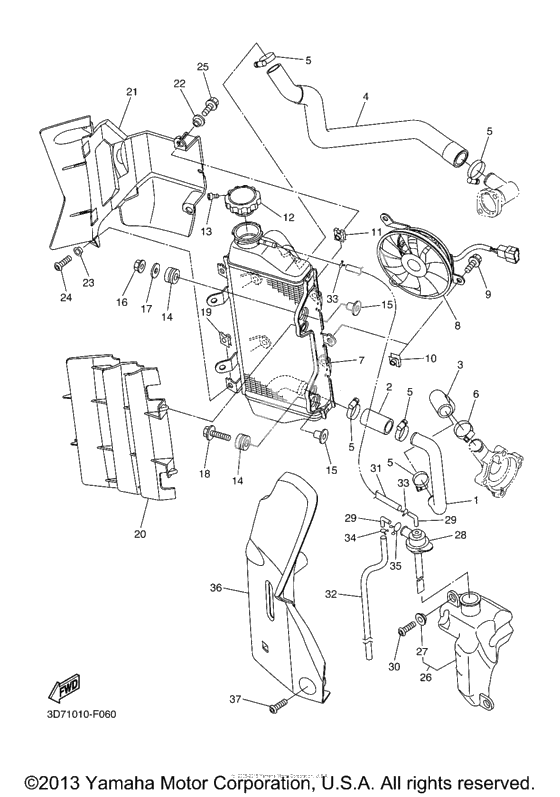

Радиатор & Патрубок системы охлаждения

Радиатор & Патрубок системы охлаждения

X

Трубка 1 (Ref #1)

1

Part #3D7-12481-00-00

VIEW IN LIST

X

Трубка 2 (Ref #2)

2

Part #3D7-12577-00-00

VIEW IN LIST

X

Трубка 3 (Ref #3)

3

Part #3D7-12578-00-00

VIEW IN LIST

X

Трубка 4 (Ref #4)

4

Part #3D7-12579-00-00

VIEW IN LIST

X

Зажим шланга (Ref #6)

6

Part #90450-28001-00

VIEW IN LIST

X

Radiator Assy With N (Ref #7)

7

Part #999-99038-56-00

VIEW IN LIST

X

Вентилятор (Ref #8)

8

Part #3D7-12405-00-00

VIEW IN LIST

X

Bolt, Blower Holding (Ref #9)

9

Part #5GJ-12675-00-00

VIEW IN LIST

X

Гайка (Ref #10)

10

Part #5SL-12671-00-00

VIEW IN LIST

X

Крышка радиатора (Ref #12)

12

Part #3D7-12462-00-00

VIEW IN LIST

X

Болт (Ref #13)

13

Part #91317-03006-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-15010-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-15010-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-15010-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-15010-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-0614M-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-0614M-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-0614M-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-0614M-00

VIEW IN LIST

X

Nut, flange (Ref #16)

16

Part #95780-06500-00

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90201-06033-00

VIEW IN LIST

X

Болт с шайбой (Ref #18)

18

Part #90119-06181-00

VIEW IN LIST

X

Гайка-скоба (Ref #19)

19

Part #90183-060A6-00

VIEW IN LIST

X

Решётка (Ref #20)

20

Part #3D7-2172A-00-00

VIEW IN LIST

X

Панель-воздуховод (Ref #21)

21

Part #3D7-2137Y-00-00

VIEW IN LIST

X

Втулка (Ref #22)

22

Part #90387-06130-00

VIEW IN LIST

X

Втулка (Ref #23)

23

Part #90387-06180-00

VIEW IN LIST

X

Винт (Ref #24)

24

Part #90149-06302-00

VIEW IN LIST

X

BOLT (Ref #25)

25

Part #95817-06016-00

VIEW IN LIST

X

Бачок расширительный (Ref #26)

26

Part #3D7-21871-00-00

VIEW IN LIST

X

SPACER (Ref #27)

27

Part #90387-08079-00

VIEW IN LIST

X

Крышка бачка (Ref #28)

28

Part #3D7-21875-00-00

VIEW IN LIST

X

Колено (Ref #29)

29

Part #26H-21828-00-00

VIEW IN LIST

X

Колено (Ref #29)

29

Part #26H-21828-00-00

VIEW IN LIST

X

Колено (Ref #29)

29

Part #26H-21828-00-00

VIEW IN LIST

X

Колено (Ref #29)

29

Part #26H-21828-00-00

VIEW IN LIST

X

BOLT (Ref #30)

30

Part #90149-06298-00

VIEW IN LIST

X

Трубка (Ref #31)

31

Part #3D7-21816-00-00

VIEW IN LIST

X

Трубка (Ref #32)

32

Part #91A11-05056-00

VIEW IN LIST

X

Clip 101235600 (Ref #33)

33

Part #90467-08003-00

VIEW IN LIST

X

Clip 101235600 (Ref #33)

33

Part #90467-08003-00

VIEW IN LIST

X

Clip 101235600 (Ref #33)

33

Part #90467-08003-00

VIEW IN LIST

X

Clip 101235600 (Ref #33)

33

Part #90467-08003-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-090A2-00

VIEW IN LIST

X

Хомут (Ref #35)

35

Part #90467-10M04-00

VIEW IN LIST

X

Панель внутренняя (Ref #36)

36

Part #3D7-2175E-01-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3D7-12481-00-00

  Трубка 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3D7-12577-00-00

  Трубка 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3D7-12578-00-00

  Трубка 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  3D7-12579-00-00

  Трубка 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90450-25037-00

  Зажим шланга

  Кол-во на узел:

  5

  Примечания:

  Replaced by 90450-22M14-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90450-22M14-00

  Зажим шланга

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90450-28001-00

  Зажим шланга

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90450-28014-00

  Зажим шланга

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90450-28001-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  999-99038-56-00

  Radiator Assy With N

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  3D7-12461-00-00

  Radiator Assy With N

  Кол-во на узел:

  1

  Примечания:

  Replaced by 999-99038-56-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3D7-12405-00-00

  Вентилятор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5GJ-12675-00-00

  Bolt, Blower Holding

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5SL-12671-00-00

  Гайка

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3D7-12462-00-00

  Крышка радиатора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  91317-03006-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90480-15010-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90387-0614M-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95702-06500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95780-06500-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95780-06500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90201-06033-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90119-06181-00

  Болт с шайбой

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90183-060A6-00

  Гайка-скоба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  3D7-2172A-00-00

  Решётка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  3D7-2137Y-00-00

  Панель-воздуховод

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90387-06130-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90387-06180-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90149-06022-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90149-06302-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90149-06302-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90105-06690-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  95817-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  3D7-21871-00-00

  Бачок расширительный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90387-08079-00

  SPACER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  3D7-21875-00-00

  Крышка бачка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  26H-21828-00-00

  Колено

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90149-06298-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  3D7-21816-00-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  91A11-05056-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90467-08003-00

  Clip 101235600

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90467-10M04-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  3D7-2175E-00-00

  Panel, Inner

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3D7-2175E-01-00 Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  3D7-2175E-01-00

  Панель внутренняя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
