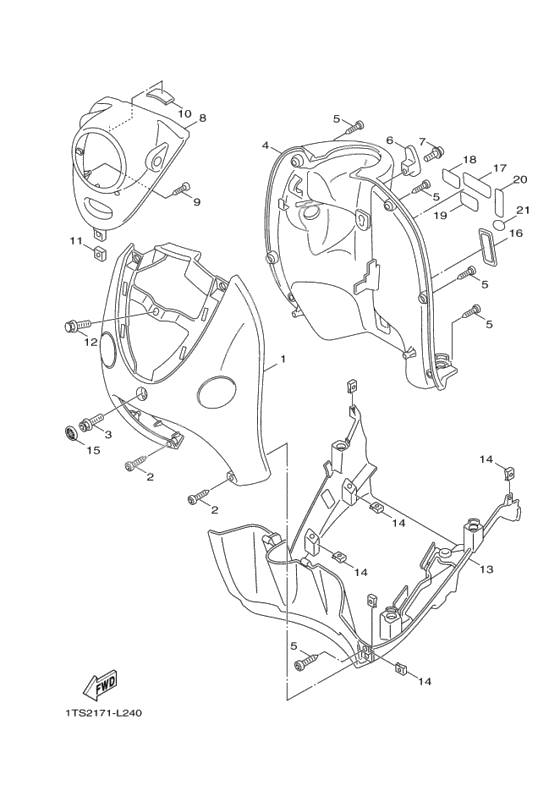

Leg shield

Leg shield

X

Щиток облицовочный (Ref #1)

1

Part #5ST-XF831-01-PL

VIEW IN LIST

X

Screw,tapping (Ref #2)

2

Part #90167-05077-00

VIEW IN LIST

X

Screw,tapping (Ref #2)

2

Part #90167-05077-00

VIEW IN LIST

X

Screw,tapping (Ref #2)

2

Part #90167-05077-00

VIEW IN LIST

X

Screw,tapping (Ref #2)

2

Part #90167-05077-00

VIEW IN LIST

X

Screw, With Washer (Ref #3)

3

Part #90119-06063-00

VIEW IN LIST

X

Leg Shield Assy (Ref #4)

4

Part #1TS-F8300-00-00

VIEW IN LIST

X

Крюк (Ref #6)

6

Part #5JS-F8257-80-00

VIEW IN LIST

X

Screw, Pan Head With (Ref #7)

7

Part #90159-06067-00

VIEW IN LIST

X

Cover, Headlight (Ref #8)

8

Part #3D1-H4144-02-00

VIEW IN LIST

X

Tapping screw (Ref #9)

9

Part #90169-05001-00

VIEW IN LIST

X

Амортизатор (Ref #10)

10

Part #3D1-F8371-01-00

VIEW IN LIST

X

Nut 1 (Ref #11)

11

Part #2GF-F1535-00-00

VIEW IN LIST

X

Screw, Pan Head With (Ref #12)

12

Part #90159-06016-00

VIEW IN LIST

X

Cover, under (Ref #13)

13

Part #5ST-F8385-00-00

VIEW IN LIST

X

Cap (Ref #15)

15

Part #5ST-F8349-01-00

VIEW IN LIST

X

Крышка (Ref #16)

16

Part #5FM-F8349-80-00

VIEW IN LIST

X

Label, Caution (Ref #17)

17

Part #3D1-F118K-10-00

VIEW IN LIST

X

Label, Caution (Ref #18)

18

Part #3D1-F4877-11-00

VIEW IN LIST

X

Label, Caution Canada (Ref #19)

19

Part #5PN-F416E-01-00

VIEW IN LIST

X

LABEL (Ref #20)

20

Part #5PN-H2377-00-00

VIEW IN LIST

X

Plate (Ref #21)

21

Part #5PN-F1183-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5ST-XF831-01-PL

  Щиток облицовочный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90167-05077-00

  Screw,tapping

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  97707-50016-00

  Screw,tapping

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90167-05077-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90119-06063-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90119-06096-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90119-06063-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1TS-F8300-00-00

  Leg Shield Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5JS-F8257-80-00

  Крюк

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90159-06067-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90159-06822-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90159-06067-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3D1-H4144-02-00

  Cover, Headlight

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90169-05001-00

  Tapping screw

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3D1-F8371-01-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  2GF-F1535-00-00

  Nut 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90159-06016-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5ST-F8385-00-00

  Cover, under

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90183-05807-00

  Nut, Spring

  Кол-во на узел:

  6

  Примечания:

  Replaced by 90183-05042-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90183-05042-00

  Nut, Spring

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5ST-F8349-01-00

  Cap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5FM-F8349-80-00

  Крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3D1-F118K-10-00

  Label, Caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  3D1-F4877-11-00

  Label, Caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5PN-F416E-01-00

  Label, Caution Canada

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5PN-H2377-00-00

  LABEL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5PN-F1183-00-00

  Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
