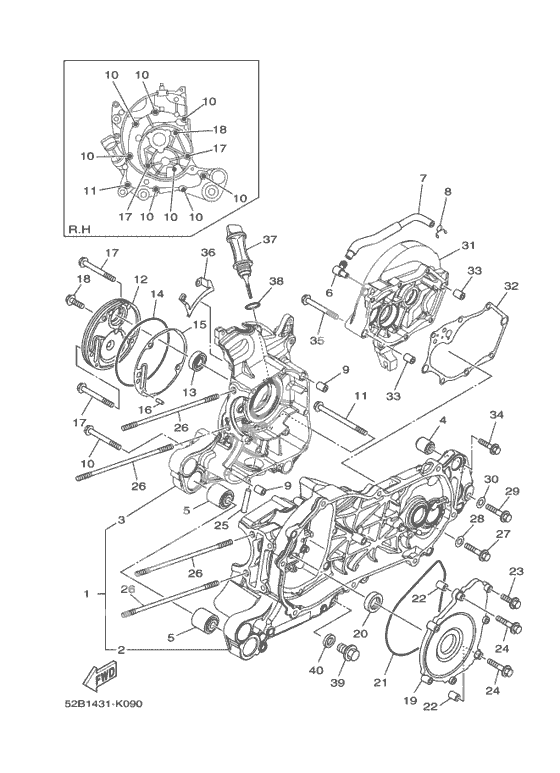

Картер двигателя

Картер двигателя

X

CRANKCASE ASSY (Ref #1)

1

Part #52B-E5150-00-00

VIEW IN LIST

X

Crankcase 1 (Ref #2)

2

Part #52B-E5111-00-00

VIEW IN LIST

X

Crankcase 2 (Ref #3)

3

Part #52B-E5121-00-00

VIEW IN LIST

X

Bush, Rear Shock Absorber (Ref #4)

4

Part #4D1-F2216-00-00

VIEW IN LIST

X

Bush 1 (Ref #5)

5

Part #18S-F2123-00-00

VIEW IN LIST

X

Bush 1 (Ref #5)

5

Part #18S-F2123-00-00

VIEW IN LIST

X

Bush 1 (Ref #5)

5

Part #18S-F2123-00-00

VIEW IN LIST

X

Bush 1 (Ref #5)

5

Part #18S-F2123-00-00

VIEW IN LIST

X

Breather (Ref #6)

6

Part #5MY-E5371-00-00

VIEW IN LIST

X

Pipe, Breather (Ref #7)

7

Part #52B-E5373-00-00

VIEW IN LIST

X

CLIP (Ref #8)

8

Part #90467-100A1-00

VIEW IN LIST

X

CLIP (Ref #8)

8

Part #90467-11106-00

VIEW IN LIST

X

Pin, Dowel (Ref #9)

9

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #9)

9

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #9)

9

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #9)

9

Part #99530-10114-00

VIEW IN LIST

X

Болт (Ref #11)

11

Part #95022-06100-00

VIEW IN LIST

X

Болт (Ref #11)

11

Part #95022-06100-00

VIEW IN LIST

X

Болт (Ref #11)

11

Part #95022-06100-00

VIEW IN LIST

X

Болт (Ref #11)

11

Part #95022-06100-00

VIEW IN LIST

X

Cover, Cap (Ref #12)

12

Part #52B-E5417-00-00

VIEW IN LIST

X

Oil Seal (Ref #13)

13

Part #93102-19803-00

VIEW IN LIST

X

O-Ring (Ref #14)

14

Part #93211-07804-00

VIEW IN LIST

X

Gasket (Ref #15)

15

Part #52B-E5453-00-00

VIEW IN LIST

X

Pin, Dowel (Ref #16)

16

Part #93605-10801-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95022-06016-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95022-06016-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95022-06016-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95022-06016-00

VIEW IN LIST

X

Cover 2 (Ref #19)

19

Part #52B-E5423-00-00

VIEW IN LIST

X

Oil Seal (Ref #20)

20

Part #93102-22813-00

VIEW IN LIST

X

O-Ring (Ref #21)

21

Part #93211-37801-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95022-06025-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #90105-06X19-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #90105-06X19-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #90105-06X19-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #90105-06X19-00

VIEW IN LIST

X

Pipe, Oil 1 (Ref #25)

25

Part #5VV-E3416-00-00

VIEW IN LIST

X

BOLT (Ref #27)

27

Part #95817-06040-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #28)

28

Part #90430-06014-00

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #901-0508X-15-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #29)

29

Part #90201-08087-00

VIEW IN LIST

X

Cover, Crankcase 2 (Ref #31)

31

Part #52B-E5421-00-00

VIEW IN LIST

X

Gasket, Crankcase Cover 2 (Ref #32)

32

Part #52B-E5461-00-00

VIEW IN LIST

X

BOLT (Ref #34)

34

Part #95022-06035-00

VIEW IN LIST

X

Plate (Ref #36)

36

Part #5VV-E5113-00-00

VIEW IN LIST

X

Plug, Oil Level (Ref #37)

37

Part #52B-E5362-00-00

VIEW IN LIST

X

O-Ring (Ref #38)

38

Part #5VV-E3769-00-00

VIEW IN LIST

X

Пробка (Ref #39)

39

Part #90340-12806-00

VIEW IN LIST

X

Прокладка пробки (Ref #40)

40

Part #4YS-E1198-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  52B-E5150-00-00

  CRANKCASE ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  52B-E5111-00-00

  Crankcase 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  52B-E5121-00-00

  Crankcase 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4D1-F2216-00-00

  Bush, Rear Shock Absorber

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  18S-F2123-00-00

  Bush 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5MY-E5371-00-00

  Breather

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  52B-E5373-00-00

  Pipe, Breather

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90467-10008-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-11106-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90467-100A1-00

  CLIP

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90467-11106-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95022-06060-00

  BOLT

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95022-06100-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  52B-E5417-00-00

  Cover, Cap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93102-19803-00

  Oil Seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93211-07804-00

  O-Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  52B-E5453-00-00

  Gasket

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  93605-10801-00

  Pin, Dowel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95022-06070-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95022-06016-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  52B-E5423-00-00

  Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  93102-22813-00

  Oil Seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  93211-37801-00

  O-Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95022-06025-00

  BOLT

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90105-06X19-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  95027-06035-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90105-06X19-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5VV-E3416-00-00

  Pipe, Oil 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90116-08833-00

  Bolt, Stud

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  95817-06040-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  95812-06040-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06040-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90430-06014-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90430-06817-00

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90430-06014-00 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  901-0508X-15-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  95812-08016-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-0508X-15-00 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90430-08818-00

  Gasket

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90201-08087-00 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90201-08087-00

  Washer, Needle Valve

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  95817-08016-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90430-08818-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  52B-E5421-00-00

  Cover, Crankcase 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  52B-E5461-00-00

  Gasket, Crankcase Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  95022-06035-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  5VV-E5113-00-00

  Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  52B-E5362-00-00

  Plug, Oil Level

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  5VV-E3769-00-00

  O-Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90340-12806-00

  Пробка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  4YS-E1198-00-00

  Прокладка пробки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
