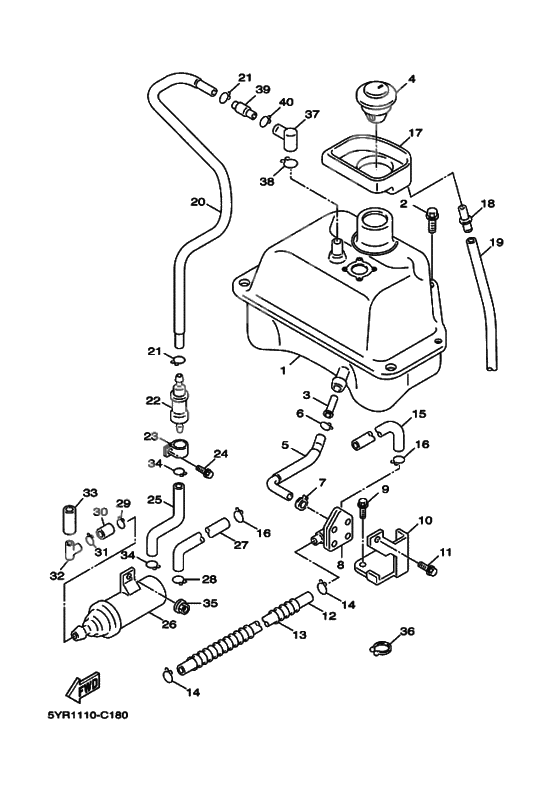

Tank fuel

Tank fuel

Tank fuel
Fuel tank comp (Ref #1)
1
Part #5YR-F4110-10-33
BOLT (Ref #2)
2
Part #97017-06012-00
FILTER ASSY (Ref #3)
3
Part #5NV-F4560-00-00
Cap assy (Ref #4)
4
Part #5FH-F4602-06-00
Pipe, Fuel 1 (Ref #5)
5
Part #5YR-F4311-00-00
Clip (Ref #7)
7
Part #904-6711X-04-00
Fuel Cock Assy 1 (Ref #8)
8
Part #5HK-F4500-00-00
BOLT (Ref #9)
9
Part #901-1006X-26-00
Bracket, Fuel Cock (Ref #10)
10
Part #5JS-F4544-01-00
Nut, flange (Ref #11)
11
Part #95707-06500-00
HOSE (Ref #12)
12
Part #904-45108-07-00
Spring, Compression (Ref #13)
13
Part #905-01088-01-00
CLIP (Ref #14)
14
Part #90467-090A2-00
CLIP (Ref #14)
14
Part #90467-090A2-00
CLIP (Ref #14)
14
Part #90467-090A2-00
CLIP (Ref #14)
14
Part #90467-090A2-00
Pipe 6 (Ref #15)
15
Part #5JS-F4316-02-00
Clip 101235600 (Ref #16)
16
Part #90467-08003-00
Clip 101235600 (Ref #16)
16
Part #90467-08003-00
Clip 101235600 (Ref #16)
16
Part #90467-08003-00
Clip 101235600 (Ref #16)
16
Part #90467-08003-00
Cover, Filler (Ref #17)
17
Part #5YR-F414A-00-00
Boss, Connector (Ref #18)
18
Part #4TE-F1753-00-00
Tube, Flexible (Ref #19)
19
Part #91A11-07048-00
Pipe 2 (Ref #20)
20
Part #5YR-F4312-00-00
Roll Over Valve Assy (Ref #22)
22
Part #3XY-F4180-02-00
CLAMP (Ref #23)
23
Part #90461-15801-00
Screw, Pan Head With (Ref #24)
24
Part #97607-05212-00
Hose (L185) (Ref #25)
25
Part #90445-10752-00
Адсорбер с активированным углем (Ref #26)
26
Part #5CP-F4170-00-00
Pipe 7 (Ref #27)
27
Part #5YR-F4317-00-00
HOSE (Ref #30)
30
Part #904-45118-65-00
CLIP (Ref #31)
31
Part #90467-100A1-00
CLIP (Ref #31)
31
Part #90467-11106-00
Соединение трубки (Ref #32)
32
Part #3UH-F4376-00-00
Трубка, нефиксированная (Ref #33)
33
Part #91A-10070-04-00
CLAMP (Ref #36)
36
Part #90464-23811-00
Pipe (Ref #37)
37
Part #3NT-F4112-10-00
CLIP (Ref #38)
38
Part #90467-12052-00
Boss, Connector (Ref #39)
39
Part #3UH-F1753-00-00
+ -
  • 1
    5YR-F4110-10-33

    Fuel tank comp

    1
    Доступно: Нет в наличии
  • 2
    90119-06117-00

    Screw, With Washer

    2
    Replaced by 97017-06012-00 Доступно: Нет в наличии
  • 2
    97017-06012-00

    BOLT

    2
    Доступно: Нет в наличии
  • 3
    5NV-F4560-00-00

    FILTER ASSY

    1
    Доступно: Нет в наличии
  • 4
    5FH-F4602-06-00

    Cap assy

    1
    Доступно: Нет в наличии
  • 4
    5FH-F4602-04-00

    Cap, Grip Upper

    1
    Replaced by 5FH-F4602-06-00 Доступно: Нет в наличии
  • 5
    5YR-F4311-00-00

    Pipe, Fuel 1

    1
    Доступно: Нет в наличии
  • 7
    90467-10857-00

    CLIP

    1
    Replaced by 904-6711X-04-00 Доступно: Нет в наличии
  • 7
    904-6711X-04-00

    Clip

    1
    Доступно: Нет в наличии
  • 8
    5HK-F4500-00-00

    Fuel Cock Assy 1

    1
    Доступно: Нет в наличии
  • 9
    901-1006X-26-00

    BOLT

    1
    Доступно: Нет в наличии
  • 9
    91317-06014-00

    BOLT

    1
    Replaced by 901-1006X-26-00 Доступно: Нет в наличии
  • 10
    5JS-F4544-01-00

    Bracket, Fuel Cock

    1
    Доступно: Нет в наличии
  • 11
    95707-06500-00

    Nut, flange

    1
    Доступно: Нет в наличии
  • 12
    904-45108-07-00

    HOSE

    1
    Доступно: Нет в наличии
  • 13
    905-01088-01-00

    Spring, Compression

    1
    Доступно: Нет в наличии
  • 14
    90467-09006-00

    CLIP

    2
    Replaced by 90467-090A2-00 Доступно: Нет в наличии
  • 14
    90467-090A2-00

    CLIP

    2
    Доступно: Нет в наличии
  • 15
    5JS-F4316-02-00

    Pipe 6

    1
    Доступно: Нет в наличии
  • 16
    90467-08003-00

    Clip 101235600

    2
    Доступно: Нет в наличии
  • 17
    5YR-F414A-00-00

    Cover, Filler

    1
    Доступно: Нет в наличии
  • 18
    4TE-F1753-00-00

    Boss, Connector

    1
    Доступно: Нет в наличии
  • 19
    91A11-07048-00

    Tube, Flexible

    1
    Доступно: Нет в наличии
  • 20
    5YR-F4312-00-00

    Pipe 2

    1
    Доступно: Нет в наличии
  • 22
    3XY-F4180-02-00

    Roll Over Valve Assy

    1
    Доступно: Нет в наличии
  • 23
    90461-15801-00

    CLAMP

    1
    Доступно: Нет в наличии
  • 24
    97607-05212-00

    Screw, Pan Head With

    1
    Доступно: Нет в наличии
  • 25
    90445-10008-00

    Hose (L110)

    1
    Replaced by 90445-10752-00 Доступно: Нет в наличии
  • 25
    90445-10752-00

    Hose (L185)

    1
    Доступно: Нет в наличии
  • 26
    5CP-F4170-00-00

    Адсорбер с активированным углем

    1
    Доступно: Нет в наличии
  • 27
    5YR-F4317-00-00

    Pipe 7

    1
    Доступно: Нет в наличии
  • 30
    904-45118-65-00

    HOSE

    1
    Доступно: Нет в наличии
  • 31
    90467-10041-00

    Хомут

    1
    Replaced by 90467-11106-00 Доступно: Нет в наличии
  • 31
    90467-100A1-00

    CLIP

    0
    Доступно: Нет в наличии
  • 31
    90467-11106-00

    CLIP

    1
    Доступно: Нет в наличии
  • 32
    3UH-F4376-00-00

    Соединение трубки

    1
    Доступно: Нет в наличии
  • 33
    91A-10070-04-00

    Трубка, нефиксированная

    1
    Доступно: Нет в наличии
  • 36
    90464-23811-00

    CLAMP

    2
    Доступно: Нет в наличии
  • 37
    3NT-F4112-00-00

    Pipe

    1
    Replaced by 3NT-F4112-10-00 Доступно: Нет в наличии
  • 37
    3NT-F4112-10-00

    Pipe

    1
    Доступно: Нет в наличии
  • 38
    90467-12052-00

    CLIP

    1
    Доступно: Нет в наличии
  • 39
    3UH-F1753-00-00

    Boss, Connector

    1
    Доступно: Нет в наличии
