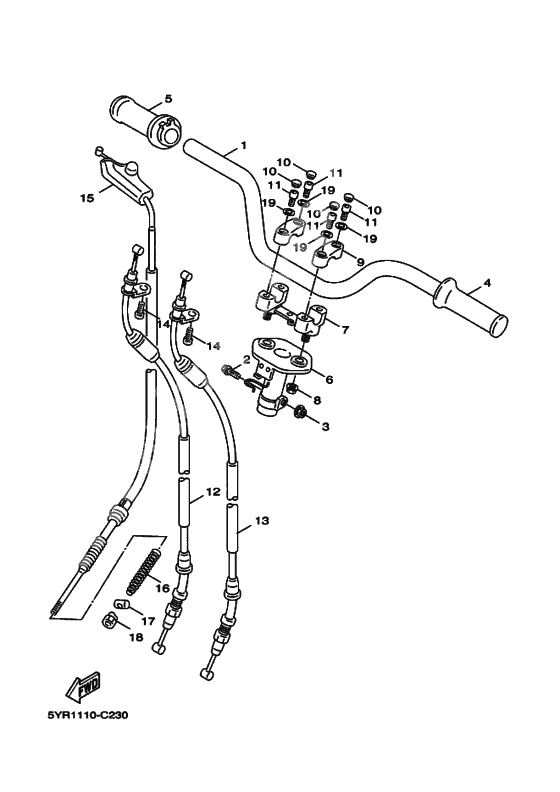

Steering handle

Steering handle

X

HANDLEBAR (Ref #1)

1

Part #5YR-F6111-00-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #90105-10036-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #3)

3

Part #90185-10801-00

VIEW IN LIST

X

Грипса (Ref #4)

4

Part #4JL-F6241-01-00

VIEW IN LIST

X

Grip Assy (Ref #5)

5

Part #5YR-F6240-00-00

VIEW IN LIST

X

Кронштейн руля (Ref #6)

6

Part #5YR-F3461-00-00

VIEW IN LIST

X

HOLDER, HANDLE LOWER (Ref #7)

7

Part #5FH-F3442-00-00

VIEW IN LIST

X

Holder, Handle Upper (Ref #9)

9

Part #1MH-F3441-11-00

VIEW IN LIST

X

Cable, Throttle 1 (Ref #12)

12

Part #5YR-F6311-00-00

VIEW IN LIST

X

Cable, Throttle 2 (Ref #13)

13

Part #5YR-F6312-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98517-05010-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98517-05010-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98517-05010-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98517-05010-00

VIEW IN LIST

X

Кабель тормоза (Ref #15)

15

Part #5YR-F6351-00-00

VIEW IN LIST

X

Пружина компрессии (Ref #16)

16

Part #90501-16831-00

VIEW IN LIST

X

PIN (Ref #17)

17

Part #90249-12008-00

VIEW IN LIST

X

Washer, Plate (Ref #18)

18

Part #902-01088-23-00

VIEW IN LIST

X

Nut, flange (Ref #18)

18

Part #90179-06411-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5YR-F6111-00-00

  HANDLEBAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90105-10036-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90185-10801-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4JL-F6241-01-00

  Грипса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5YR-F6240-00-00

  Grip Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5YR-F3461-00-00

  Кронштейн руля

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5FH-F3442-00-00

  HOLDER, HANDLE LOWER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  1MH-F3441-11-00

  Holder, Handle Upper

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  9131L-08025-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  H03-38081-63-00

  Plug (Crome)

  Кол-во на узел:

  4

  Примечания:

  Replaced by 9131L-08025-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90338-08163-00

  Plug (Crome)

  Кол-во на узел:

  4

  Примечания:

  Replaced by H03-38081-63-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5YR-F6311-00-00

  Cable, Throttle 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5YR-F6312-00-00

  Cable, Throttle 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98507-05010-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Replaced by 98517-05010-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98517-05010-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5YR-F6351-00-00

  Кабель тормоза

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90501-16831-00

  Пружина компрессии

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90249-12008-00

  PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90179-06843-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90179-06411-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  902-01088-23-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90179-06411-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90175-06013-00

  Гайка

  Кол-во на узел:

  0

  Примечания:

  Replaced by 902-01088-23-00 Доступно: Нет в наличии


  Нет в наличии
