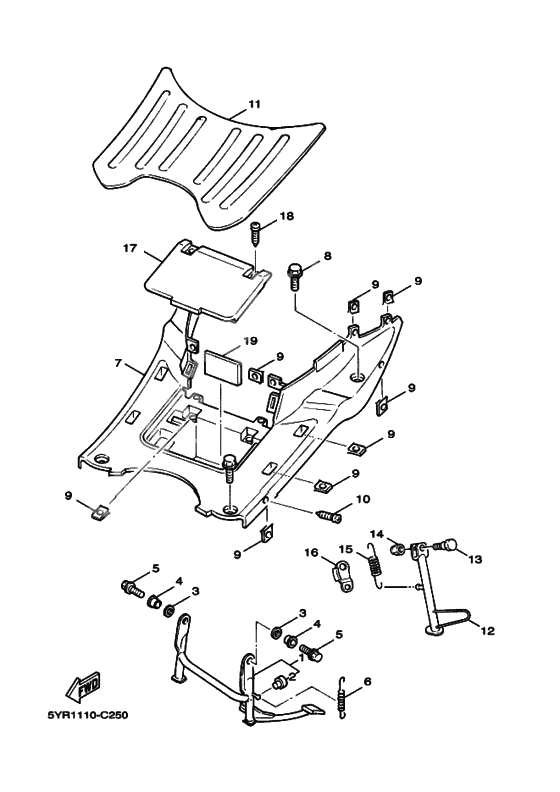

Support & repose pied

Support & repose pied

X

Stand, main (Ref #1)

1

Part #4CW-W2711-10-00

VIEW IN LIST

X

Стопор, главная подставка (Ref #2)

2

Part #3UH-F7114-00-00

VIEW IN LIST

X

Шайба (Ref #3)

3

Part #90202-15804-00

VIEW IN LIST

X

Шайба (Ref #3)

3

Part #90202-15804-00

VIEW IN LIST

X

Шайба (Ref #3)

3

Part #90202-15804-00

VIEW IN LIST

X

Шайба (Ref #3)

3

Part #90202-15804-00

VIEW IN LIST

X

COLLAR (Ref #4)

4

Part #90387-10800-00

VIEW IN LIST

X

COLLAR (Ref #4)

4

Part #90387-10800-00

VIEW IN LIST

X

COLLAR (Ref #4)

4

Part #90387-10800-00

VIEW IN LIST

X

COLLAR (Ref #4)

4

Part #90387-10800-00

VIEW IN LIST

X

Пружина натяжения (Ref #5)

5

Part #90506-32834-00

VIEW IN LIST

X

Пружина натяжения (Ref #5)

5

Part #90506-32834-00

VIEW IN LIST

X

Пружина натяжения (Ref #5)

5

Part #90506-32834-00

VIEW IN LIST

X

Пружина натяжения (Ref #5)

5

Part #90506-32834-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10289-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10289-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10289-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10289-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10115-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10115-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10115-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90105-10115-00

VIEW IN LIST

X

Board, Footrest (Ref #7)

7

Part #5JS-F7481-41-00

VIEW IN LIST

X

Screw, With Washer (Ref #8)

8

Part #90119-06226-00

VIEW IN LIST

X

Screw, Truss Head Tapping (Ref #10)

10

Part #97707-50012-00

VIEW IN LIST

X

Коврик (Ref #11)

11

Part #5JS-F7483-10-00

VIEW IN LIST

X

Stand, Side (Ref #12)

12

Part #5JS-F7311-00-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #90109-08032-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #14)

14

Part #90185-08818-00

VIEW IN LIST

X

Spring, Tension (Ref #15)

15

Part #90506-20193-00

VIEW IN LIST

X

Соединение, боковое (Ref #16)

16

Part #4TE-F7315-00-00

VIEW IN LIST

X

Крышка аккамулятора (Ref #17)

17

Part #5JS-H2129-40-00

VIEW IN LIST

X

Амортизатор (Ref #19)

19

Part #5CP-H2176-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4CW-W2711-10-00

  Stand, main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3UH-F7114-00-00

  Стопор, главная подставка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90202-15804-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90387-10800-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95817-10035-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90506-32834-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90506-32834-00

  Пружина натяжения

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95827-10035-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90105-10115-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90105-10289-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90105-10115-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5JS-F7481-41-00

  Board, Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90119-06821-00

  Screw, With Washer

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90119-06226-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90119-06226-00

  Screw, With Washer

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90183-05807-00

  Nut, Spring

  Кол-во на узел:

  16

  Примечания:

  Replaced by 90183-05042-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90183-05042-00

  Nut, Spring

  Кол-во на узел:

  16

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  97707-50012-00

  Screw, Truss Head Tapping

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5JS-F7483-10-00

  Коврик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5JS-F7311-00-00

  Stand, Side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90109-08032-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90185-08818-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90506-20193-00

  Spring, Tension

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90506-20842-00

  Spring, Tension

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90506-20193-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4TE-F7315-00-00

  Соединение, боковое

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5JS-H2129-40-00

  Крышка аккамулятора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5CP-H2176-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
