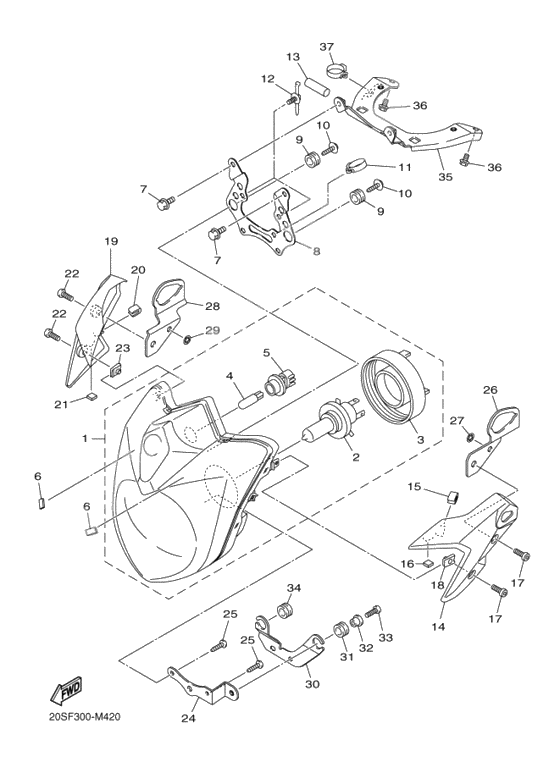

Phare

Phare

X

Headlight assy (Ref #1)

1

Part #20S-84300-40-00

VIEW IN LIST

X

Фара (Ref #1)

1

Part #20S-84300-30-00

VIEW IN LIST

X

Лампа фары (12V-60/55W) (Ref #2)

2

Part #YMC-00903-00-00

VIEW IN LIST

X

Лампа фары (12V-60/55W) (Ref #2)

2

Part #5V2-84314-00-XX

VIEW IN LIST

X

Крышка картера 2 (Ref #2)

2

Part #999-99999-99-00

VIEW IN LIST

X

Cover, socket (Ref #3)

3

Part #5JW-84397-00-00

VIEW IN LIST

X

Bulb (12V-5W) (Ref #4)

4

Part #1JD-H4347-00-00

VIEW IN LIST

X

Socket, Pilot Light (Ref #5)

5

Part #5JW-84346-00-00

VIEW IN LIST

X

Фиксатор 1 (Ref #6)

6

Part #20S-2814H-11-00

VIEW IN LIST

X

Фиксатор 1 (Ref #6)

6

Part #20S-2814H-11-00

VIEW IN LIST

X

Фиксатор 1 (Ref #6)

6

Part #20S-2814H-11-00

VIEW IN LIST

X

Фиксатор 1 (Ref #6)

6

Part #20S-2814H-11-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #20S-28396-00-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #20S-28396-00-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #20S-28396-00-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #20S-28396-00-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95817-06010-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #9)

9

Part #90480-14004-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #9)

9

Part #90480-14004-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #9)

9

Part #90480-14004-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #9)

9

Part #90480-14004-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #901-64050-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #901-64050-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #901-64050-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #901-64050-01-00

VIEW IN LIST

X

Скоба (Ref #11)

11

Part #90464-16006-00

VIEW IN LIST

X

Clamp 1 (Ref #12)

12

Part #5RU-12491-00-00

VIEW IN LIST

X

Трубка (Ref #13)

13

Part #90446-15M07-00

VIEW IN LIST

X

Cover, Upper 1 (Ref #14)

14

Part #20S-23121-A0-00

VIEW IN LIST

X

Уплотнение (Ref #15)

15

Part #20S-28376-00-00

VIEW IN LIST

X

Фиксатор 2 (Ref #16)

16

Part #20S-2814J-11-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90111-06038-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90111-06038-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90111-06038-00

VIEW IN LIST

X

Болт (Ref #17)

17

Part #90111-06038-00

VIEW IN LIST

X

Nut, Spring (Ref #18)

18

Part #90183-06069-00

VIEW IN LIST

X

Cover, Upper 2 (Ref #19)

19

Part #20S-23131-A0-00

VIEW IN LIST

X

Крепление (Ref #24)

24

Part #20S-8431R-00-00

VIEW IN LIST

X

Screw,tapping (Ref #25)

25

Part #90167-05077-00

VIEW IN LIST

X

Screw,tapping (Ref #25)

25

Part #90167-05077-00

VIEW IN LIST

X

Screw,tapping (Ref #25)

25

Part #90167-05077-00

VIEW IN LIST

X

Screw,tapping (Ref #25)

25

Part #90167-05077-00

VIEW IN LIST

X

Крепление 1 (Ref #26)

26

Part #20S-83318-00-00

VIEW IN LIST

X

Гайка (Ref #27)

27

Part #90183-05M02-00

VIEW IN LIST

X

Крепление 2 (Ref #28)

28

Part #20S-83328-00-00

VIEW IN LIST

X

Крепление фары 1 (Ref #30)

30

Part #20S-84118-00-00

VIEW IN LIST

X

Втулка (Ref #32)

32

Part #90387-06M60-00

VIEW IN LIST

X

Винт (Ref #33)

33

Part #90149-06302-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #34)

34

Part #90480-13005-00

VIEW IN LIST

X

Крепление фары 2 (Ref #35)

35

Part #20S-84119-00-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95817-06012-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  20S-84300-40-00

  Headlight assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  20S-84300-30-00

  Фара

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4K0-84314-G0-00

  Лампа (12V 60/55W HALOGEN)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 999-99999-99-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  YMC-00903-00-00

  Лампа фары (12V-60/55W)

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5V2-84314-00-XX

  Лампа фары (12V-60/55W)

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  999-99999-99-00

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5JW-84397-00-00

  Cover, socket

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1JD-H4347-00-00

  Bulb (12V-5W)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4SV-84347-00-00

  Bulb (12V-5W)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1JD-H4347-00-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5DM-84347-00-00

  Bulb (12V-5W)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4SV-84347-00-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5JW-84346-00-00

  Socket, Pilot Light

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  20S-2814H-11-00

  Фиксатор 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  20S-28396-00-00

  Пластина

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95802-06010-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95812-06010-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 20S-28396-00-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90480-14004-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  901-64050-01-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90464-16006-00

  Скоба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5RU-12491-00-00

  Clamp 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90446-15M07-00

  Трубка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  20S-23121-A0-00

  Cover, Upper 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  20S-28376-00-00

  Уплотнение

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  20S-2814J-11-00

  Фиксатор 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90111-06038-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90183-06069-00

  Nut, Spring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  20S-23131-A0-00

  Cover, Upper 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  20S-8431R-00-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  97702-50016-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90167-05077-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90167-05077-00

  Screw,tapping

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  20S-83318-00-00

  Крепление 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90183-05M02-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  20S-83328-00-00

  Крепление 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  20S-84118-00-00

  Крепление фары 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90387-06M60-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90149-06302-00

  Винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90480-13005-00

  Втулка демпфирующая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  20S-84119-00-00

  Крепление фары 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  95802-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  95812-06012-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90464-16006-00 Доступно: Нет в наличии


  Нет в наличии
