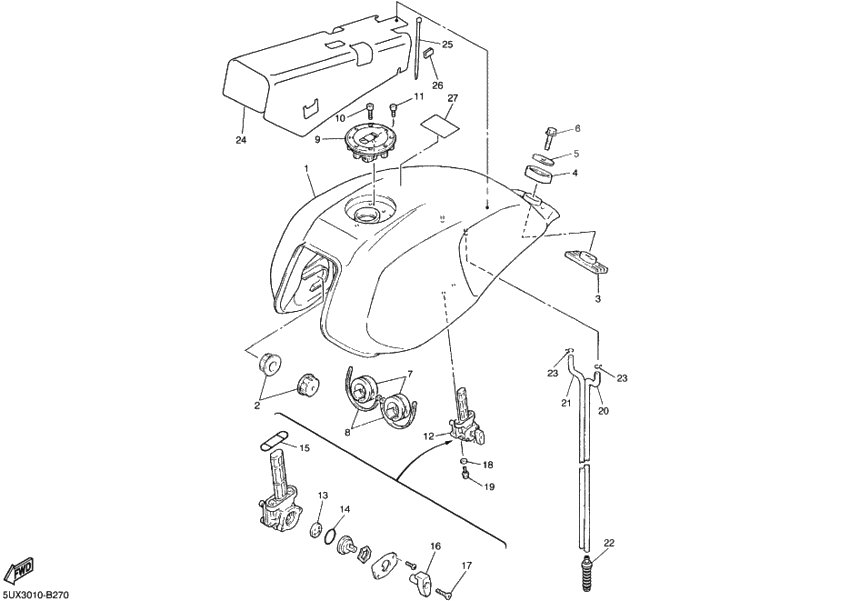

Fuel tank

Fuel tank

Fuel tank
FUEL TANK COMP. (Ref #1)
1
Part #5EA-YK241-M1-P2
Дэмпфер соединения (Ref #2)
2
Part #4H7-24181-00-00
Дэмпфер соединения (Ref #3)
3
Part #2GH-24184-00-00
Дэмпфер соединения (Ref #4)
4
Part #3Y6-24183-00-00
Washer, special (Ref #5)
5
Part #12R-24186-00-00
BOLT (Ref #6)
6
Part #97017-08030-00
Дэмпфер соединения (Ref #7)
7
Part #4HM-24183-00-00
Хомут пластмассовый (Ref #8)
8
Part #3MA-82591-00-00
Cap assy (Ref #9)
9
Part #4HM-24602-01-00
Bolt, Hexagon (Ref #10)
10
Part #90110-05112-00
BOLT (Ref #11)
11
Part #91317-05010-00
Fuel Cock Assy 1 (Ref #12)
12
Part #5EA-24500-02-00
. . VALVE, CHECK (Ref #13)
13
Part #3XV-24523-00-00
PLATE, SEAL DAMPER (Ref #14)
14
Part #3XV-24534-00-00
Washer, Needle Valve (Ref #15)
15
Part #4X8-24512-00-00
Lever, cock (Ref #16)
16
Part #55K-24524-00-00
Screw, Pan Head (Ref #17)
17
Part #98707-04012-00
Washer, Plate (Ref #18)
18
Part #902-02051-87-00
BOLT (Ref #19)
19
Part #90149-06008-00
Трубка (L650) (Ref #20)
20
Part #90445-105K7-00
HOSE (Ref #21)
21
Part #90445-10025-00
Трубка 5 (Ref #22)
22
Part #5UX-24481-00-00
CLIP (Ref #23)
23
Part #90467-090A2-00
CLIP (Ref #23)
23
Part #90467-090A2-00
CLIP (Ref #23)
23
Part #90467-090A2-00
CLIP (Ref #23)
23
Part #90467-090A2-00
Дэмпфер соединения (Ref #24)
24
Part #5EA-24181-01-00
BAND (Ref #25)
25
Part #1UA-82591-00-00
SEAL (Ref #26)
26
Part #1UF-15379-00-00
Label, caution (Ref #27)
27
Part #3XC-2118K-10-00
+ -
  • 1
    5EA-YK241-M1-P2

    FUEL TANK COMP.

    1
    Доступно: Нет в наличии
  • 2
    2YK-24181-10-00

    Дэмпфер соединения

    2
    Replaced by 4H7-24181-00-00 Доступно: Нет в наличии
  • 2
    4H7-24181-00-00

    Дэмпфер соединения

    2
    Доступно: Нет в наличии
  • 3
    2GH-24184-00-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 4
    3Y6-24183-00-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 5
    12R-24186-00-00

    Washer, special

    1
    Доступно: Нет в наличии
  • 6
    97017-08030-00

    BOLT

    1
    Доступно: Нет в наличии
  • 6
    97007-08030-00

    BOLT

    1
    Replaced by 97017-08030-00 Доступно: Нет в наличии
  • 7
    4HM-24183-00-00

    Дэмпфер соединения

    2
    Доступно: Нет в наличии
  • 8
    3MA-82591-00-00

    Хомут пластмассовый

    2
    Доступно: Нет в наличии
  • 9
    4HM-24602-00-00

    Cap assy

    1
    Replaced by 4HM-24602-01-00 Доступно: Нет в наличии
  • 9
    4HM-24602-01-00

    Cap assy

    1
    Доступно: Нет в наличии
  • 10
    90110-05112-00

    Bolt, Hexagon

    3
    Доступно: Нет в наличии
  • 11
    91317-05010-00

    BOLT

    1
    Доступно: Нет в наличии
  • 12
    5EA-24500-02-00

    Fuel Cock Assy 1

    1
    Доступно: Нет в наличии
  • 12
    5EA-24500-01-00

    Fuel Cock Assy 1

    1
    Replaced by 5EA-24500-02-00 Доступно: Нет в наличии
  • 13
    3XV-24523-00-00

    . . VALVE, CHECK

    1
    Доступно: Нет в наличии
  • 14
    3XV-24534-00-00

    PLATE, SEAL DAMPER

    1
    Доступно: Нет в наличии
  • 15
    4X8-24512-00-00

    Washer, Needle Valve

    1
    Доступно: Нет в наличии
  • 16
    55K-24524-00-00

    Lever, cock

    1
    Доступно: Нет в наличии
  • 17
    98606-04012-00

    Винт с овальной головкой

    1
    Replaced by 98707-04012-00 Доступно: Нет в наличии
  • 17
    98707-04012-00

    Screw, Pan Head

    1
    Доступно: Нет в наличии
  • 18
    902-02051-87-00

    Washer, Plate

    2
    Доступно: Нет в наличии
  • 18
    90202-05193-00

    Washer, Plate

    2
    Replaced by 902-02051-87-00 Доступно: Нет в наличии
  • 19
    90149-06008-00

    BOLT

    2
    Доступно: Нет в наличии
  • 20
    90445-105K7-00

    Трубка (L650)

    1
    Доступно: Нет в наличии
  • 21
    90445-10025-00

    HOSE

    1
    Доступно: Нет в наличии
  • 22
    5UX-24481-00-00

    Трубка 5

    1
    Доступно: Нет в наличии
  • 23
    90467-09006-00

    CLIP

    2
    Replaced by 90467-090A2-00 Доступно: Нет в наличии
  • 23
    90467-090A2-00

    CLIP

    2
    Доступно: Нет в наличии
  • 24
    5EA-24181-00-00

    Дэмпфер соединения

    1
    Replaced by 5EA-24181-01-00 Доступно: Нет в наличии
  • 24
    5EA-24181-01-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 25
    1UA-82591-00-00

    BAND

    2
    Доступно: Нет в наличии
  • 26
    1UF-15379-00-00

    SEAL

    2
    Доступно: Нет в наличии
  • 27
    3XC-2118K-10-00

    Label, caution

    1
    Доступно: Нет в наличии
