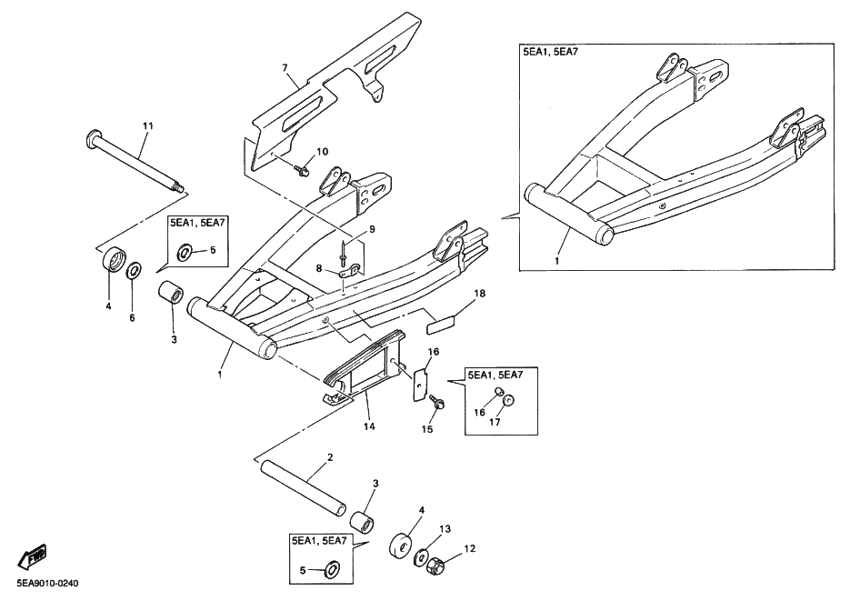

Rear arm, suspension

Rear arm, suspension

X

REAR ARM COMP. (Ref #1)

1

Part #5EA-22110-00-00

VIEW IN LIST

X

REAR ARM COMP. (Ref #1)

1

Part #5EA-22110-00-00

VIEW IN LIST

X

REAR ARM COMP. (Ref #1)

1

Part #5EA-22110-00-00

VIEW IN LIST

X

REAR ARM COMP. (Ref #1)

1

Part #5EA-22110-00-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #3FV-22184-00-00

VIEW IN LIST

X

Подшипник (Ref #3)

3

Part #93315-42523-00

VIEW IN LIST

X

Подшипник (Ref #3)

3

Part #93315-42523-00

VIEW IN LIST

X

Подшипник (Ref #3)

3

Part #93315-42523-00

VIEW IN LIST

X

Подшипник (Ref #3)

3

Part #93315-42523-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #4)

4

Part #3FV-22128-00-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #4)

4

Part #3FV-22128-00-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #4)

4

Part #3FV-22128-00-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #4)

4

Part #3FV-22128-00-00

VIEW IN LIST

X

Шайба (T=0.5 мм ) (Ref #6)

6

Part #90201-203F0-00

VIEW IN LIST

X

Case, Chain (Ref #7)

7

Part #4KG-22311-00-00

VIEW IN LIST

X

Пластина (крепление защиты цепи) (Ref #8)

8

Part #4KG-22321-00-00

VIEW IN LIST

X

Глухая заклепка (Ref #9)

9

Part #90267-40090-00

VIEW IN LIST

X

Болт (Ref #10)

10

Part #95024-06010-00

VIEW IN LIST

X

Вал, поворотный (Ref #11)

11

Part #3GM-22141-01-00

VIEW IN LIST

X

Nut, Self-Locking (Ref #12)

12

Part #901-85180-09-00

VIEW IN LIST

X

Шайба (Ref #13)

13

Part #90201-18264-00

VIEW IN LIST

X

Планка направляющая (Ref #14)

14

Part #4KG-22151-00-00

VIEW IN LIST

X

BOLT (Ref #15)

15

Part #95817-06025-00

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #5EA-22149-00-00

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #5EA-22149-00-00

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #5EA-22149-00-00

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #5EA-22149-00-00

VIEW IN LIST

X

Label, tire (Ref #18)

18

Part #5EA-2218G-01-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5EA-22110-00-00

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3FV-22184-00-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93315-42523-00

  Подшипник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  3FV-22128-00-00

  Крышка упорная 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-203F0-00

  Шайба (T=0.5 мм )

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4KG-22311-00-00

  Case, Chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  4KG-22321-00-00

  Пластина (крепление защиты цепи)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90267-40090-00

  Глухая заклепка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95024-06010-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3GM-22141-01-00

  Вал, поворотный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90185-18104-00

  Nut, Self-Locking

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-85180-09-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  901-85180-09-00

  Nut, Self-Locking

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90201-186M4-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-18264-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90201-18264-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  4KG-22151-00-00

  Планка направляющая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  95807-06025-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06025-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  95817-06025-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5EA-22149-00-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5EA-2218G-01-00

  Label, tire

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
