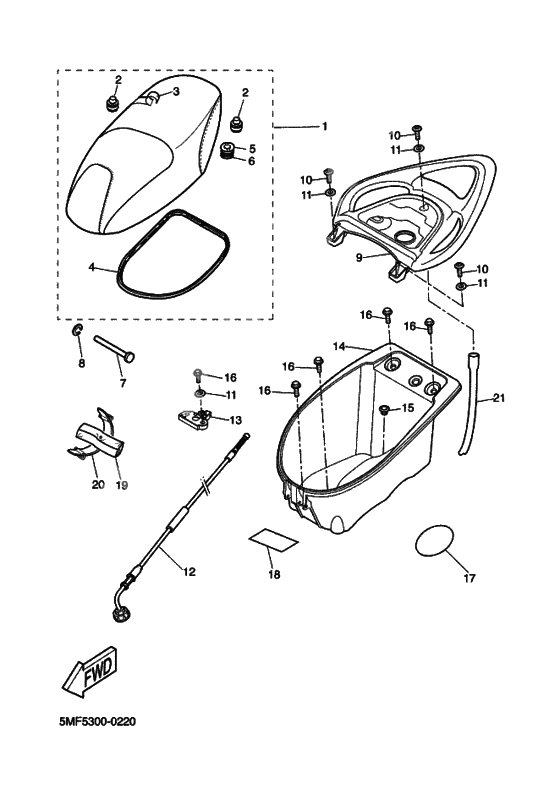

Seat

Seat

X

Double seat assy (Ref #1)

1

Part #5MF-F4730-32-00

VIEW IN LIST

X

Pad, Seat (Ref #2)

2

Part #3VL-F4741-10-00

VIEW IN LIST

X

Pad, Seat (Ref #2)

2

Part #3VL-F4741-10-00

VIEW IN LIST

X

Pad, Seat (Ref #2)

2

Part #3VL-F4741-10-00

VIEW IN LIST

X

Pad, Seat (Ref #2)

2

Part #3VL-F4741-10-00

VIEW IN LIST

X

Крышка сидения черная (Ref #3)

3

Part #5MF-F4731-31-00

VIEW IN LIST

X

Валик (Ref #4)

4

Part #5MF-F475M-00-00

VIEW IN LIST

X

Support, Spring 1 (Ref #5)

5

Part #5AD-F4781-00-00

VIEW IN LIST

X

Пружина компрессора (Ref #6)

6

Part #90501-20X00-00

VIEW IN LIST

X

Pin 1 (Ref #7)

7

Part #5MF-F4623-01-00

VIEW IN LIST

X

CLIP (Ref #8)

8

Part #90468-05X01-00

VIEW IN LIST

X

Carrier, rear (Ref #9)

9

Part #5MF-F4842-00-00

VIEW IN LIST

X

Cable, seat lock (Ref #12)

12

Part #5MF-F478E-00-00

VIEW IN LIST

X

Замок сиденья (Ref #13)

13

Part #3C6-F4780-00-00

VIEW IN LIST

X

Box 1 (Ref #14)

14

Part #5MF-F473R-01-00

VIEW IN LIST

X

PLUG (Ref #15)

15

Part #90338-10X00-00

VIEW IN LIST

X

Label caution (Ref #17)

17

Part #5DN-F415A-10-00

VIEW IN LIST

X

LABEL (Ref #18)

18

Part #5MF-F118N-00-00

VIEW IN LIST

X

Tool kit (Ref #19)

19

Part #5MF-F8100-00-00

VIEW IN LIST

X

Ремень (Ref #20)

20

Part #1TK-H2131-00-00

VIEW IN LIST

X

Pipe, overflow (Ref #21)

21

Part #4SB-F4318-11-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5MF-F4730-32-00

  Double seat assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3VL-F4741-10-00

  Pad, Seat

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5MF-F4731-31-00

  Крышка сидения черная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5MF-F475M-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5AD-F4781-00-00

  Support, Spring 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90501-20X00-00

  Пружина компрессора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5MF-F4623-01-00

  Pin 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90468-05X01-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5MF-F4842-00-00

  Carrier, rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90111-08X01-00

  Bolt,hex. Socket Button

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90201-08X02-00

  Washer, Plate

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5MF-F478E-00-00

  Cable, seat lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3C6-F4780-00-00

  Замок сиденья

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5AD-F4780-00-00

  Защелка сиденья

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3C6-F4780-00-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5MF-F473R-01-00

  Box 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90338-10X00-00

  PLUG

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-06X02-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5DN-F415A-00-00

  Label, Caution

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5DN-F415A-10-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5DN-F415A-10-00

  Label caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5MF-F118N-00-00

  LABEL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5MF-F8100-00-00

  Tool kit

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  1TK-H2131-00-00

  Ремень

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  4SB-F4318-11-00

  Pipe, overflow

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
