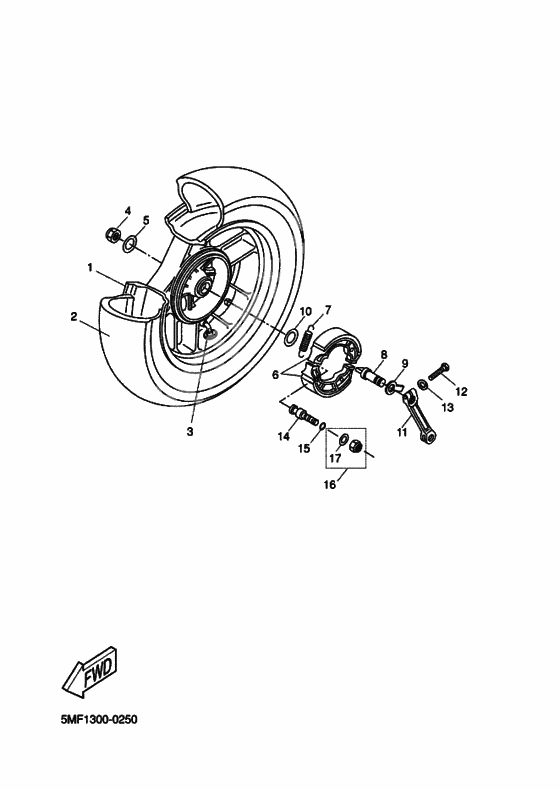

Rear wheel complete assy

Rear wheel complete assy

X

Cast Wheel, Rear (Ref #1)

1

Part #5DS-F5338-00-00

VIEW IN LIST

X

Ниппель (Ref #3)

3

Part #3VL-F5170-10-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #90185-14070-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-142M6-00

VIEW IN LIST

X

Brake Shoe Kit (Ref #6)

6

Part #3LS-W253E-00-00

VIEW IN LIST

X

Пружина натяжения (Ref #7)

7

Part #90506-15260-00

VIEW IN LIST

X

CAMSHAFT (Ref #8)

8

Part #5DS-F5351-00-00

VIEW IN LIST

X

Plate, Indicator (Ref #9)

9

Part #5DS-F533A-10-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-22X00-00

VIEW IN LIST

X

Рычаг кулачка (Ref #11)

11

Part #4VU-F5355-00-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #90101-06X05-00

VIEW IN LIST

X

Washer, Plate (Ref #13)

13

Part #90201-06X01-00

VIEW IN LIST

X

Pin, Pivot (Ref #14)

14

Part #5DS-F5326-00-00

VIEW IN LIST

X

Прокладка (Ref #15)

15

Part #932-1007X-02-00

VIEW IN LIST

X

Гайка (Ref #16)

16

Part #90185-14815-00

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #3VL-F5384-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5DS-F5338-00-00

  Cast Wheel, Rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3VL-F5170-10-00

  Ниппель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90185-14070-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90201-142M6-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  3LS-W253E-00-00

  Brake Shoe Kit

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  3LS-W2536-00-00

  Brake Shoe Kit

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LS-W253E-00-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90506-15260-00

  Пружина натяжения

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5DS-F5351-00-00

  CAMSHAFT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5DS-F533A-10-00

  Plate, Indicator

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-22X00-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4VU-F5355-00-00

  Рычаг кулачка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90101-06X05-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90201-06X01-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5DS-F5326-00-00

  Pin, Pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93210-07X00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 932-1007X-02-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  932-1007X-02-00

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90185-14815-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3VL-F5384-00-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
