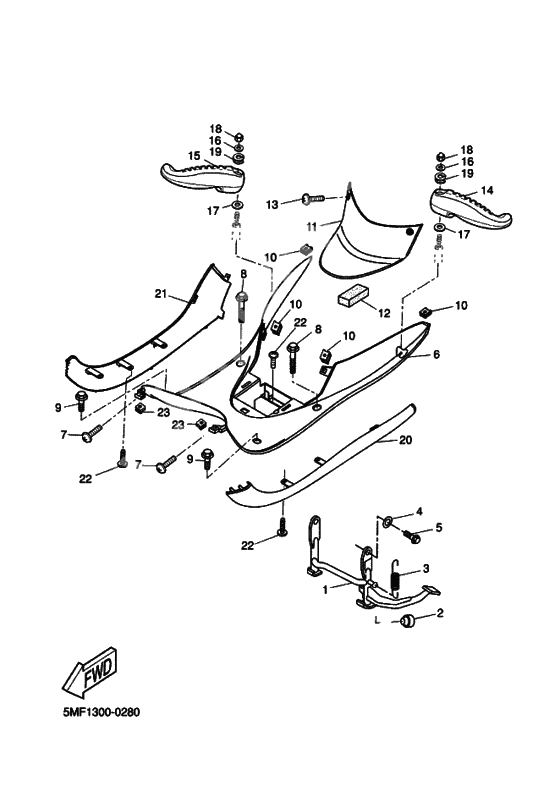

Support & repose pied

Support & repose pied

X

Stand, main (Ref #1)

1

Part #5DS-F7111-00-00

VIEW IN LIST

X

Упор подставки (Ref #2)

2

Part #2JW-F7114-10-00

VIEW IN LIST

X

Пружина натяжения (Ref #3)

3

Part #90506-35X01-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #90202-15X00-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90109-10X00-00

VIEW IN LIST

X

Board, Footrest (Ref #6)

6

Part #5MF-F7481-01-00

VIEW IN LIST

X

Screw, Tapping (Ref #7)

7

Part #90167-05X02-00

VIEW IN LIST

X

Screw, Tapping (Ref #7)

7

Part #90167-05X02-00

VIEW IN LIST

X

Screw, Tapping (Ref #7)

7

Part #90167-05X02-00

VIEW IN LIST

X

Screw, Tapping (Ref #7)

7

Part #90167-05X02-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #90105-06X03-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #90105-06X03-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #90105-06X03-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #90105-06X03-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #90105-06X02-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #90105-06X02-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #90105-06X02-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #90105-06X02-00

VIEW IN LIST

X

Board, Footrest 2 (Ref #11)

11

Part #5MF-F7488-00-00

VIEW IN LIST

X

Амортизатор (Ref #12)

12

Part #4SB-F174X-20-00

VIEW IN LIST

X

Screw M5-16 (Ref #13)

13

Part #90167-05X01-00

VIEW IN LIST

X

Footrest, Rear 1 (Ref #14)

14

Part #5MF-F7431-00-00

VIEW IN LIST

X

Footrest, Rear 2 (Ref #15)

15

Part #5MF-F7441-00-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-08X03-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-08X03-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-08X03-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-08X03-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #90201-10X12-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #90201-10X12-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #90201-10X12-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #90201-10X12-00

VIEW IN LIST

X

Гайка корончатая (Ref #18)

18

Part #95303-08800-00

VIEW IN LIST

X

Гайка корончатая (Ref #18)

18

Part #95303-08800-00

VIEW IN LIST

X

Гайка корончатая (Ref #18)

18

Part #95303-08800-00

VIEW IN LIST

X

Гайка корончатая (Ref #18)

18

Part #95303-08800-00

VIEW IN LIST

X

Пружина компрессора (Ref #19)

19

Part #90504-18031-00

VIEW IN LIST

X

Пружина компрессора (Ref #19)

19

Part #90504-18031-00

VIEW IN LIST

X

Пружина компрессора (Ref #19)

19

Part #90504-18031-00

VIEW IN LIST

X

Пружина компрессора (Ref #19)

19

Part #90504-18031-00

VIEW IN LIST

X

Держатель проводки (Ref #20)

20

Part #5MF-F7496-01-P1

VIEW IN LIST

X

Держатель проводки (Ref #20)

20

Part #5MF-F7496-01-P0

VIEW IN LIST

X

Держатель проводки (Ref #20)

20

Part #5MF-F7496-01-P5

VIEW IN LIST

X

Держатель проводки (Ref #21)

21

Part #5MF-F7497-01-P5

VIEW IN LIST

X

Держатель проводки (Ref #21)

21

Part #5MF-F7497-01-P1

VIEW IN LIST

X

Держатель проводки (Ref #21)

21

Part #5MF-F7497-01-P0

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5DS-F7111-00-00

  Stand, main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2JW-F7114-10-00

  Упор подставки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90506-35X01-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90202-15X00-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90109-10X00-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5MF-F7481-01-00

  Board, Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5MF-F7481-00-00

  Board, Footrest

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7481-01-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90167-05X02-00

  Screw, Tapping

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90105-06X03-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90105-06X02-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90183-05X00-00

  Nut, Spring

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-8305X-03-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  901-8305X-03-00

  Nut, Spring

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5MF-F7488-00-00

  Board, Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4SB-F174X-20-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90167-05X01-00

  Screw M5-16

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5MF-F7431-00-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5MF-F7441-00-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-08X03-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90201-10X12-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90201-10X01-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90201-10X12-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95304-08800-00

  Гайка корончатая

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95303-08800-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95303-08800-00

  Гайка корончатая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90504-18031-00

  Пружина компрессора

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90504-18005-00

  Пружина компрессора

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90504-18031-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5MF-F7496-00-P5

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7496-01-P5 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5MF-F7496-01-P1

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5MF-F7496-00-P1

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7496-01-P1 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5MF-F7496-01-P0

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5MF-F7496-00-P0

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7496-01-P0 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5MF-F7496-01-P5

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5MF-F7497-01-P5

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5MF-F7497-00-P5

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7497-01-P5 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5MF-F7497-01-P1

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5MF-F7497-01-P0

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5MF-F7497-00-P1

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7497-01-P1 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5MF-F7497-00-P0

  Держатель проводки

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5MF-F7497-01-P0 Доступно: Нет в наличии


  Нет в наличии
