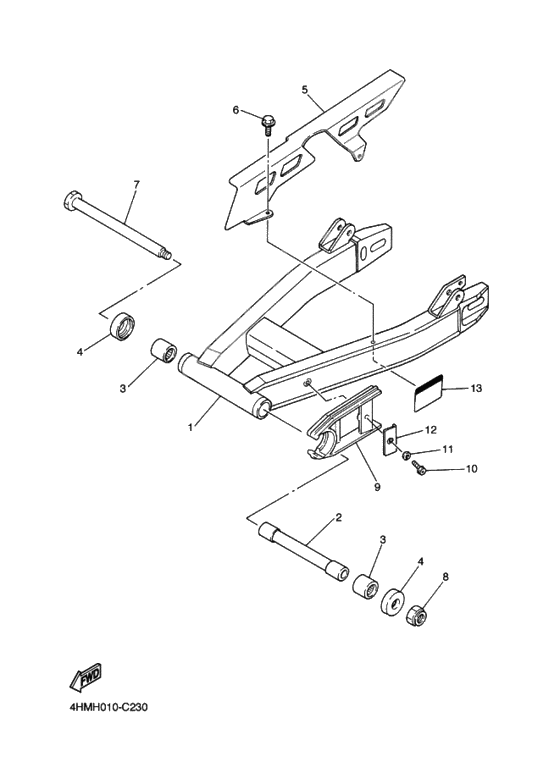

Rear arm

Rear arm

X

REAR ARM COMP. (Ref #1)

1

Part #4HM-22110-10-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #4HM-22184-00-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93320-32403-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93320-32403-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93320-32403-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93320-32403-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Крышка упорная 2 (Ref #4)

4

Part #47X-22129-00-00

VIEW IN LIST

X

Case, Chain (Ref #5)

5

Part #4HM-22311-00-00

VIEW IN LIST

X

Болт (Ref #6)

6

Part #95024-06010-00

VIEW IN LIST

X

Вал, поворотный (Ref #7)

7

Part #3LN-22141-60-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #8)

8

Part #90185-14070-00

VIEW IN LIST

X

Seal, Guard (Ref #9)

9

Part #4HM-22151-10-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #98517-06020-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #92907-06600-00

VIEW IN LIST

X

Washer, Plate (Ref #12)

12

Part #4HM-22149-00-00

VIEW IN LIST

X

Label, tire (Ref #13)

13

Part #4HM-2218G-11-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4HM-22110-10-00

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4HM-22184-00-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93320-32403-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  47X-22129-00-00

  Крышка упорная 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4HM-22311-00-00

  Case, Chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95024-06010-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  3LN-22141-60-00

  Вал, поворотный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90185-14070-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4HM-22151-10-00

  Seal, Guard

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  98507-06020-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98517-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  98517-06020-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  92907-06600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4HM-22149-00-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4HM-2218G-11-00

  Label, tire

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
