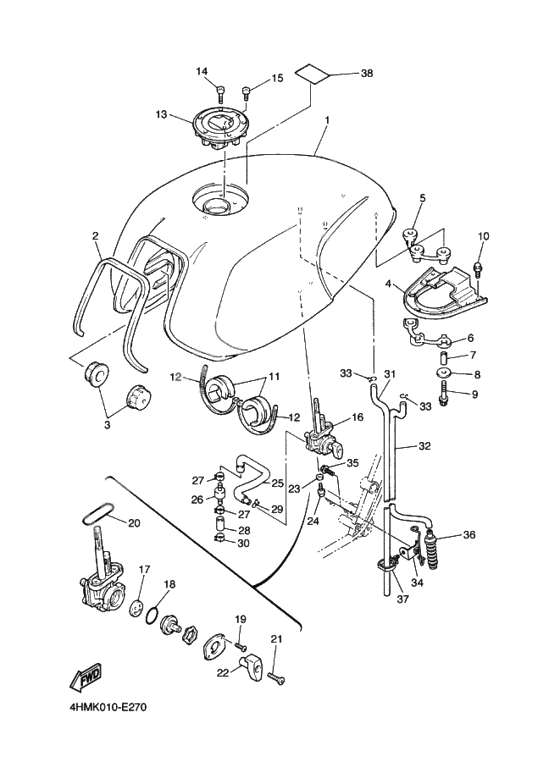

Fuel tank

Fuel tank

Fuel tank
Fuel tank comp (Ref #1)
1
Part #4HM-Y2410-91-X3
Mold, fuel tank (Ref #2)
2
Part #3TB-24188-00-00
Дэмпфер соединения (Ref #3)
3
Part #4H7-24181-00-00
Bracket, Fuel Tank 1 (Ref #4)
4
Part #4HM-24191-90-00
Damper, Locating 1 (Ref #5)
5
Part #4HM-24181-10-00
Damper, Locating 2 (Ref #6)
6
Part #4HM-24182-10-00
COLLAR (Ref #7)
7
Part #90387-0602G-00
Шайба (Ref #8)
8
Part #90201-06074-00
BOLT (Ref #9)
9
Part #95817-06035-00
BOLT (Ref #10)
10
Part #95817-06016-00
Дэмпфер соединения (Ref #11)
11
Part #4HM-24184-00-00
BAND (Ref #12)
12
Part #1UA-82591-00-00
BAND (Ref #12)
12
Part #1UA-82591-00-00
BAND (Ref #12)
12
Part #1UA-82591-00-00
BAND (Ref #12)
12
Part #1UA-82591-00-00
Cap assy (Ref #13)
13
Part #39P-24602-00-00
Bolt, Hexagon (Ref #14)
14
Part #90110-05112-00
BOLT (Ref #15)
15
Part #91317-05010-00
Топливный кран (Ref #16)
16
Part #4HM-24500-00-00
. . VALVE, CHECK (Ref #17)
17
Part #3AC-24523-00-00
PLATE, SEAL DAMPER (Ref #18)
18
Part #3AJ-24534-01-00
Screw, Pan Head (Ref #19)
19
Part #98580-03008-00
Washer, Needle Valve (Ref #20)
20
Part #4X8-24512-00-00
Шуруп с плоской шляпкой (Ref #21)
21
Part #98707-04016-00
Рычаг, кран (Ref #22)
22
Part #4HM-24524-00-00
Washer, Plate (Ref #23)
23
Part #902-02051-87-00
BOLT (Ref #24)
24
Part #90149-06008-00
Pipe, Fuel 1 (Ref #25)
25
Part #4HM-13971-00-00
. . FILTER (Ref #26)
26
Part #4YR-24560-00-00
CLIP (Ref #27)
27
Part #90467-11044-00
CLIP (Ref #27)
27
Part #90467-11044-00
CLIP (Ref #27)
27
Part #90467-11044-00
CLIP (Ref #27)
27
Part #90467-11044-00
Pipe, Fuel 2 (Ref #28)
28
Part #4HM-13972-00-00
CLIP (Ref #29)
29
Part #90467-100A1-00
CLIP (Ref #29)
29
Part #90467-11106-00
CLIP (Ref #30)
30
Part #90467-12004-00
HOSE (Ref #31)
31
Part #90445-11M78-00
. . VALVE, CHECK (Ref #32)
32
Part #4HM-24312-00-00
CLIP (Ref #33)
33
Part #90467-090A2-00
CLIP (Ref #33)
33
Part #90467-090A2-00
CLIP (Ref #33)
33
Part #90467-090A2-00
CLIP (Ref #33)
33
Part #90467-090A2-00
CLIP (Ref #34)
34
Part #4HM-24135-00-00
Болт (Ref #35)
35
Part #90109-067F4-00
Трубка 5 (Ref #36)
36
Part #5UX-24481-00-00
Скоба (Ref #37)
37
Part #90464-24230-00
Label, caution (Ref #38)
38
Part #3XC-2118K-10-00
+ -
  • 1
    4HM-Y2410-91-X3

    Fuel tank comp

    1
    Доступно: Нет в наличии
  • 2
    3TB-24188-00-00

    Mold, fuel tank

    1
    Доступно: Нет в наличии
  • 3
    4H7-24181-00-00

    Дэмпфер соединения

    2
    Доступно: Нет в наличии
  • 3
    2YK-24181-10-00

    Дэмпфер соединения

    2
    Replaced by 4H7-24181-00-00 Доступно: Нет в наличии
  • 4
    4HM-24191-90-00

    Bracket, Fuel Tank 1

    1
    Доступно: Нет в наличии
  • 5
    4HM-24181-10-00

    Damper, Locating 1

    1
    Доступно: Нет в наличии
  • 6
    4HM-24182-10-00

    Damper, Locating 2

    1
    Доступно: Нет в наличии
  • 7
    90387-0602G-00

    COLLAR

    3
    Доступно: Нет в наличии
  • 8
    90201-06074-00

    Шайба

    3
    Доступно: Нет в наличии
  • 9
    95817-06035-00

    BOLT

    3
    Доступно: Нет в наличии
  • 9
    95807-06035-00

    BOLT

    3
    Replaced by 95817-06035-00 Доступно: Нет в наличии
  • 10
    95817-06016-00

    BOLT

    4
    Доступно: Нет в наличии
  • 10
    95807-06016-00

    BOLT

    4
    Replaced by 95817-06016-00 Доступно: Нет в наличии
  • 11
    4HM-24184-00-00

    Дэмпфер соединения

    2
    Доступно: Нет в наличии
  • 12
    1UA-82591-00-00

    BAND

    2
    Доступно: Нет в наличии
  • 13
    39P-24602-00-00

    Cap assy

    1
    Доступно: Нет в наличии
  • 13
    5JJ-24602-00-00

    Cap assy

    1
    Replaced by 39P-24602-00-00 Доступно: Нет в наличии
  • 14
    90110-05112-00

    Bolt, Hexagon

    3
    Доступно: Нет в наличии
  • 15
    91317-05010-00

    BOLT

    1
    Доступно: Нет в наличии
  • 16
    4HM-24500-00-00

    Топливный кран

    1
    Доступно: Нет в наличии
  • 17
    3AJ-24523-00-00

    . . VALVE, CHECK

    1
    Replaced by 3AC-24523-00-00 Доступно: Нет в наличии
  • 17
    3AC-24523-00-00

    . . VALVE, CHECK

    1
    Доступно: Нет в наличии
  • 18
    3AJ-24534-00-00

    PLATE, SEAL DAMPER

    1
    Replaced by 3AJ-24534-01-00 Доступно: Нет в наличии
  • 18
    3AJ-24534-01-00

    PLATE, SEAL DAMPER

    1
    Доступно: Нет в наличии
  • 19
    98580-03008-00

    Screw, Pan Head

    2
    Доступно: Нет в наличии
  • 19
    97801-03008-00

    Screw, Pan Head

    2
    Replaced by 98580-03008-00 Доступно: Нет в наличии
  • 20
    4X8-24512-00-00

    Washer, Needle Valve

    1
    Доступно: Нет в наличии
  • 21
    98707-04016-00

    Шуруп с плоской шляпкой

    1
    Доступно: Нет в наличии
  • 21
    98606-04018-00

    Винт с овальной головкой

    1
    Replaced by 98707-04016-00 Доступно: Нет в наличии
  • 22
    4HM-24524-00-00

    Рычаг, кран

    1
    Доступно: Нет в наличии
  • 23
    90202-05193-00

    Washer, Plate

    2
    Replaced by 902-02051-87-00 Доступно: Нет в наличии
  • 23
    902-02051-87-00

    Washer, Plate

    2
    Доступно: Нет в наличии
  • 24
    90149-06008-00

    BOLT

    2
    Доступно: Нет в наличии
  • 25
    4HM-13971-00-00

    Pipe, Fuel 1

    1
    Доступно: Нет в наличии
  • 26
    4YR-24560-00-00

    . . FILTER

    1
    Доступно: Нет в наличии
  • 27
    90467-12053-00

    CLIP

    2
    Replaced by 90467-11044-00 Доступно: Нет в наличии
  • 27
    90467-11044-00

    CLIP

    2
    Доступно: Нет в наличии
  • 28
    4HM-13972-00-00

    Pipe, Fuel 2

    1
    Доступно: Нет в наличии
  • 29
    90467-10008-00

    CLIP

    1
    Replaced by 90467-11106-00 Доступно: Нет в наличии
  • 29
    90467-100A1-00

    CLIP

    0
    Доступно: Нет в наличии
  • 29
    90467-11106-00

    CLIP

    1
    Доступно: Нет в наличии
  • 30
    90467-12004-00

    CLIP

    1
    Доступно: Нет в наличии
  • 31
    90445-11M78-00

    HOSE

    1
    Доступно: Нет в наличии
  • 31
    90445-104H3-00

    HOSE

    1
    Replaced by 90445-11M78-00 Доступно: Нет в наличии
  • 32
    4HM-24312-00-00

    . . VALVE, CHECK

    1
    Доступно: Нет в наличии
  • 33
    90467-09006-00

    CLIP

    2
    Replaced by 90467-090A2-00 Доступно: Нет в наличии
  • 33
    90467-090A2-00

    CLIP

    2
    Доступно: Нет в наличии
  • 34
    4HM-24135-00-00

    CLIP

    1
    Доступно: Нет в наличии
  • 35
    90109-067F4-00

    Болт

    1
    Доступно: Нет в наличии
  • 36
    5UX-24481-00-00

    Трубка 5

    1
    Доступно: Нет в наличии
  • 37
    90464-24230-00

    Скоба

    1
    Доступно: Нет в наличии
  • 38
    3XC-2118K-10-00

    Label, caution

    1
    Доступно: Нет в наличии
