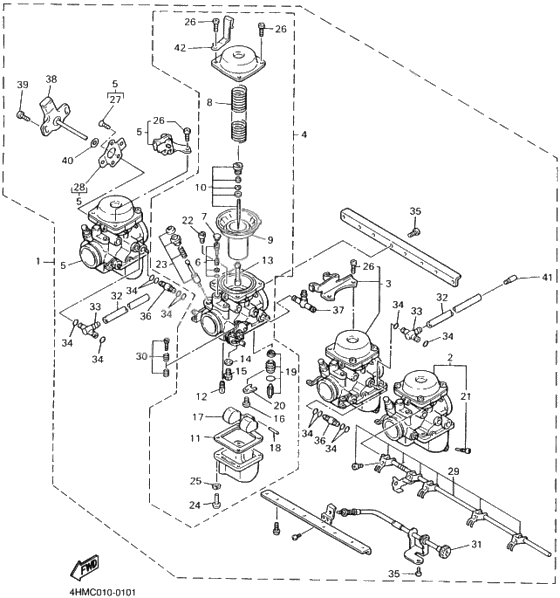

Carburator 4HMC / 4HMD

Carburator 4HMC / 4HMD

X

CARBURETOR ASSY (Ref #1)

1

Part #4HM-14900-20-00

VIEW IN LIST

X

CARBURETOR ASSY (Ref #2)

2

Part #4HM-14901-20-00

VIEW IN LIST

X

CARBURETOR ASSY (Ref #3)

3

Part #4HM-14902-20-00

VIEW IN LIST

X

CARBURETOR ASSY (Ref #4)

4

Part #4HM-14903-20-00

VIEW IN LIST

X

Pilot Screw Set (Ref #6)

6

Part #12R-14105-00-00

VIEW IN LIST

X

CAP (Ref #7)

7

Part #22F-14991-00-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #8)

8

Part #1HX-14933-00-00

VIEW IN LIST

X

DIAPHRAGM ASSY (Ref #9)

9

Part #4HM-14940-00-00

VIEW IN LIST

X

Needle set (Ref #10)

10

Part #4HM-1490J-01-00

VIEW IN LIST

X

Gasket, float chamber (Ref #11)

11

Part #46X-14984-00-00

VIEW IN LIST

X

Жиклерпроводник (Ref #12)

12

Part #1NT-14142-12-00

VIEW IN LIST

X

Nozzle, Main (Ref #13)

13

Part #4HM-14141-32-00

VIEW IN LIST

X

Washer,main Jet (Ref #14)

14

Part #137-14153-00-00

VIEW IN LIST

X

Jet, main (Ref #15)

15

Part #620-14231-18-00

VIEW IN LIST

X

Screw, Pan Head (Ref #16)

16

Part #98517-04006-00

VIEW IN LIST

X

. FLOAT (Ref #17)

17

Part #4G0-14985-00-00

VIEW IN LIST

X

Штифт плавающий (Ref #18)

18

Part #537-14186-00-00

VIEW IN LIST

X

Needle Valve Set (Ref #19)

19

Part #4HM-14107-20-00

VIEW IN LIST

X

PLATE (Ref #20)

20

Part #2H0-14146-00-00

VIEW IN LIST

X

Заглушка дренажная (Ref #21)

21

Part #12R-14191-00-00

VIEW IN LIST

X

Жиклер главный (130) (Ref #22)

22

Part #3G2-14231-26-A0

VIEW IN LIST

X

Starter Set (Ref #23)

23

Part #4HM-1410A-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #24)

24

Part #98580-04014-00

VIEW IN LIST

X

Washer, Plate (Ref #25)

25

Part #92990-04100-00

VIEW IN LIST

X

Screw, Pan Head (Ref #27)

27

Part #98707-04008-00

VIEW IN LIST

X

ブラケツト, クーラント パイプ (Ref #28)

28

Part #4HM-14291-10-00

VIEW IN LIST

X

Starter Lever Set, 1 (Ref #29)

29

Part #4HM-1490L-10-00

VIEW IN LIST

X

Stop Screw Set (Ref #30)

30

Part #3KW-1490K-00-00

VIEW IN LIST

X

Throttle Screw Set (Ref #31)

31

Part #4HM-14103-00-00

VIEW IN LIST

X

Pipe (Ref #32)

32

Part #50H-14987-00-00

VIEW IN LIST

X

Pipe (Ref #32)

32

Part #50H-14987-00-00

VIEW IN LIST

X

Pipe (Ref #32)

32

Part #50H-14987-00-00

VIEW IN LIST

X

Pipe (Ref #32)

32

Part #50H-14987-00-00

VIEW IN LIST

X

NIPPLE (Ref #33)

33

Part #17A-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #33)

33

Part #17A-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #33)

33

Part #17A-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #33)

33

Part #17A-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #36)

36

Part #1WG-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #36)

36

Part #1WG-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #36)

36

Part #1WG-14251-00-00

VIEW IN LIST

X

NIPPLE (Ref #36)

36

Part #1WG-14251-00-00

VIEW IN LIST

X

Pipe, Starter Con (Ref #37)

37

Part #4U8-14988-00-00

VIEW IN LIST

X

Датчик газа (Ref #38)

38

Part #4HM-85885-10-00

VIEW IN LIST

X

BOLT (Ref #39)

39

Part #4HM-14216-00-00

VIEW IN LIST

X

Washer, Plate (Ref #40)

40

Part #4KG-14285-00-00

VIEW IN LIST

X

Нипель (Ref #41)

41

Part #4HM-14251-00-00

VIEW IN LIST

X

CLIP (Ref #42)

42

Part #4HM-14919-10-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4HM-14900-20-00

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4HM-14901-20-00

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4HM-14902-20-00

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4HM-14903-20-00

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4HM-14904-20-00

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  12R-14105-00-00

  Pilot Screw Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  22F-14991-00-00

  CAP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1HX-14933-00-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4HM-14940-00-00

  DIAPHRAGM ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  4HM-1490J-01-00

  Needle set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  46X-14984-00-00

  Gasket, float chamber

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  1NT-14142-12-00

  Жиклерпроводник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4HM-14141-32-00

  Nozzle, Main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  137-14153-00-00

  Washer,main Jet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  620-14231-18-00

  Jet, main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  98507-04006-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98517-04006-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  98517-04006-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  4G0-14985-00-00

  . FLOAT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  537-14186-00-00

  Штифт плавающий

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4HM-14107-20-00

  Needle Valve Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  2H0-14146-00-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  12R-14191-00-00

  Заглушка дренажная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  3G2-14231-26-A0

  Жиклер главный (130)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  3G2-14231-26-00

  Жиклер главный (130)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3G2-14231-26-A0 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  4HM-1410A-00-00

  Starter Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  98580-04014-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  98501-04014-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Replaced by 98580-04014-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  92990-04100-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  92901-04100-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Replaced by 92990-04100-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  98507-05010-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Replaced by 98517-05010-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  98517-05010-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  98707-04008-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  98706-04008-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98707-04008-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  4HM-14291-10-00

  ブラケツト, クーラント パイプ

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  4HM-1490L-10-00

  Starter Lever Set, 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  3KW-1490K-00-00

  Stop Screw Set

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  4HM-14103-00-00

  Throttle Screw Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  2GH-14197-00-00

  Pipe

  Кол-во на узел:

  2

  Примечания:

  Replaced by 50H-14987-00-00 Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  50H-14987-00-00

  Pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  17A-14251-00-00

  NIPPLE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  36Y-14147-00-00

  Washer, Needle Valve

  Кол-во на узел:

  12

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  822-14147-00-00

  Washer, Needle Valve

  Кол-во на узел:

  12

  Примечания:

  Replaced by 36Y-14147-00-00 Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  1WG-14251-00-00

  NIPPLE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  4U8-14988-00-00

  Pipe, Starter Con

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  4HM-85885-10-00

  Датчик газа

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  4HM-14216-00-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  4KG-14285-00-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  4HM-14251-00-00

  Нипель

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  4HM-14919-10-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
