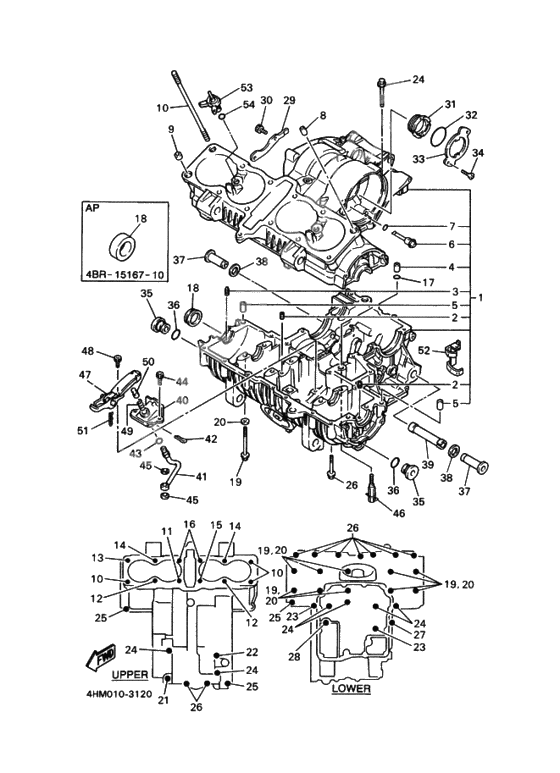

Картер

Картер

X

CRANKSHAFT (Ref #1)

1

Part #4HM-15100-10-00

VIEW IN LIST

X

NOZZLE (Ref #2)

2

Part #4KM-13572-00-00

VIEW IN LIST

X

NOZZLE (Ref #2)

2

Part #4KM-13572-00-00

VIEW IN LIST

X

NOZZLE (Ref #2)

2

Part #4KM-13572-00-00

VIEW IN LIST

X

NOZZLE (Ref #2)

2

Part #4KM-13572-00-00

VIEW IN LIST

X

NOZZLE (Ref #3)

3

Part #2H7-15138-00-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-12016-00

VIEW IN LIST

X

NOZZLE (Ref #6)

6

Part #4BR-15148-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #7)

7

Part #93210-11453-00

VIEW IN LIST

X

Pin, Dowel (Ref #8)

8

Part #99530-14016-00

VIEW IN LIST

X

COLLAR (Ref #9)

9

Part #90387-16547-00

VIEW IN LIST

X

Bolt, Stud (Ref #11)

11

Part #90116-08580-00

VIEW IN LIST

X

BOLT, STUD (Ref #12)

12

Part #90116-08340-00

VIEW IN LIST

X

BOLT, STUD (Ref #12)

12

Part #90116-08340-00

VIEW IN LIST

X

BOLT, STUD (Ref #12)

12

Part #90116-08340-00

VIEW IN LIST

X

BOLT, STUD (Ref #12)

12

Part #90116-08340-00

VIEW IN LIST

X

Bolt, Cylinder Holding 3 (Ref #13)

13

Part #4BR-11363-00-00

VIEW IN LIST

X

Bolt, Cylinder Holding 4 (Ref #14)

14

Part #4G0-11364-00-00

VIEW IN LIST

X

Bolt, Cylinder Holding 4 (Ref #14)

14

Part #4G0-11364-00-00

VIEW IN LIST

X

Bolt, Cylinder Holding 4 (Ref #14)

14

Part #4G0-11364-00-00

VIEW IN LIST

X

Bolt, Cylinder Holding 4 (Ref #14)

14

Part #4G0-11364-00-00

VIEW IN LIST

X

Bolt, Stud (Ref #15)

15

Part #90116-08579-00

VIEW IN LIST

X

Bolt, Cylinder Holding 3 (Ref #16)

16

Part #4HM-11363-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #17)

17

Part #93210-09811-00

VIEW IN LIST

X

Plug, Blind 1 (Ref #17)

17

Part #4BR-15167-10-00

VIEW IN LIST

X

PLUG (Ref #18)

18

Part #90338-48229-00

VIEW IN LIST

X

PLUG (Ref #18)

18

Part #90338-48229-00

VIEW IN LIST

X

PLUG (Ref #18)

18

Part #90338-48229-00

VIEW IN LIST

X

PLUG (Ref #18)

18

Part #90338-48229-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #95814-08080-00

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #95814-06135-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95814-06095-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95814-06095-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95814-06095-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #95814-06095-00

VIEW IN LIST

X

BOLT (Ref #27)

27

Part #95814-06040-00

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #95814-06035-00

VIEW IN LIST

X

Плоская крышка (Ref #29)

29

Part #4BR-15381-00-00

VIEW IN LIST

X

BOLT (Ref #30)

30

Part #91317-06016-00

VIEW IN LIST

X

Housing, Bearing 1 (Ref #31)

31

Part #4G0-15163-01-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #32)

32

Part #93210-45578-00

VIEW IN LIST

X

Плоская крышка (Ref #33)

33

Part #4G0-15383-00-00

VIEW IN LIST

X

Винт (Ref #34)

34

Part #90151-06014-00

VIEW IN LIST

X

PLUG (Ref #35)

35

Part #4HM-15189-10-00

VIEW IN LIST

X

PLUG (Ref #35)

35

Part #4HM-15189-10-00

VIEW IN LIST

X

PLUG (Ref #35)

35

Part #4HM-15189-10-00

VIEW IN LIST

X

PLUG (Ref #35)

35

Part #4HM-15189-10-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #36)

36

Part #93210-207A0-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #36)

36

Part #93210-207A0-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #36)

36

Part #93210-207A0-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #36)

36

Part #93210-207A0-00

VIEW IN LIST

X

COLLAR (Ref #37)

37

Part #4HM-15598-00-00

VIEW IN LIST

X

COLLAR (Ref #37)

37

Part #4HM-15598-00-00

VIEW IN LIST

X

COLLAR (Ref #37)

37

Part #4HM-15598-00-00

VIEW IN LIST

X

COLLAR (Ref #37)

37

Part #4HM-15598-00-00

VIEW IN LIST

X

Washer, Plate (Ref #38)

38

Part #90202-17211-00

VIEW IN LIST

X

Washer, Plate (Ref #38)

38

Part #90202-17211-00

VIEW IN LIST

X

Washer, Plate (Ref #38)

38

Part #90202-17211-00

VIEW IN LIST

X

Washer, Plate (Ref #38)

38

Part #90202-17211-00

VIEW IN LIST

X

Spacer, Engine Mount (Ref #39)

39

Part #4HM-15327-00-00

VIEW IN LIST

X

Tensioner, chain (Ref #40)

40

Part #4G0-11592-00-00

VIEW IN LIST

X

Трубка, подводящая 2 (Ref #41)

41

Part #4G0-13171-00-00

VIEW IN LIST

X

. PIN (Ref #42)

42

Part #91490-25020-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #43)

43

Part #93210-07540-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #44)

44

Part #90110-06158-00

VIEW IN LIST

X

Шайба-прокладка (Ref #45)

45

Part #90430-10171-00

VIEW IN LIST

X

Шайба-прокладка (Ref #45)

45

Part #90430-10171-00

VIEW IN LIST

X

Шайба-прокладка (Ref #45)

45

Part #90430-10171-00

VIEW IN LIST

X

Шайба-прокладка (Ref #45)

45

Part #90430-10171-00

VIEW IN LIST

X

Relief Valve Ass'y (Ref #46)

46

Part #4G0-11575-00-00

VIEW IN LIST

X

Tensioner Arm Comp (Ref #47)

47

Part #4HM-11492-00-00

VIEW IN LIST

X

Spring, Compression (Ref #49)

49

Part #90501-143A8-00

VIEW IN LIST

X

Plunger, Tensioner (Ref #50)

50

Part #46X-11597-00-00

VIEW IN LIST

X

CLIP (Ref #51)

51

Part #90468-16192-00

VIEW IN LIST

X

CLAMP (Ref #52)

52

Part #90462-08087-00

VIEW IN LIST

X

Nozzle Assy (Ref #53)

53

Part #4HM-15105-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #54)

54

Part #93210-06632-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4HM-15100-10-00

  CRANKSHAFT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4G0-15138-00-00

  NOZZLE

  Кол-во на узел:

  2

  Примечания:

  Replaced by 4KM-13572-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4KM-13572-00-00

  NOZZLE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2H7-15138-00-00

  NOZZLE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  99530-12016-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4BR-15148-00-00

  NOZZLE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  93210-11453-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  99530-14016-00

  Pin, Dowel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90387-16547-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90116-08566-00

  BOLT, STUD

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90116-08580-00

  Bolt, Stud

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90116-08340-00

  BOLT, STUD

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4BR-11363-00-00

  Bolt, Cylinder Holding 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  4G0-11364-00-00

  Bolt, Cylinder Holding 4

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90116-08579-00

  Bolt, Stud

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4HM-11363-00-00

  Bolt, Cylinder Holding 3

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  93210-09350-00

  Кольцо уплотнительное

  Кол-во на узел:

  0

  Примечания:

  Replaced by 4BR-15167-10-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  93210-09811-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  93210-09729-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-09811-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  4BR-15167-10-00

  Plug, Blind 1

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90338-48229-00

  PLUG

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  95814-08100-00

  BOLT

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90201-08366-00

  Washer, Plate

  Кол-во на узел:

  10

  Примечания:

  Replaced by 90201-094G1-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90201-094G1-00

  Washer, Plate

  Кол-во на узел:

  10

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95814-08080-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  95814-06135-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95814-06095-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  95814-06065-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  95814-06055-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  95814-06045-00

  BOLT

  Кол-во на узел:

  9

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  95814-06040-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  95814-06035-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  4BR-15381-00-00

  Плоская крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  91317-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  4G0-15163-01-00

  Housing, Bearing 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  93210-45578-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  4G0-15383-00-00

  Плоская крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90151-06014-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  4HM-15189-10-00

  PLUG

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  93210-207A0-00

  Кольцо уплотнительное

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  4HM-15598-00-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  90202-17211-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  4HM-15327-00-00

  Spacer, Engine Mount

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  4G0-11592-00-00

  Tensioner, chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  4G0-13171-00-00

  Трубка, подводящая 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  91401-25020-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  93210-07540-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  90110-06043-00

  Bolt, Hexagon

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90110-06158-00 Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  90110-06158-00

  Bolt, Hexagon

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  90430-10027-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90430-10171-00 Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  90430-10171-00

  Шайба-прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  4G0-11575-00-00

  Relief Valve Ass'y

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  4HM-11492-00-00

  Tensioner Arm Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  90501-143A8-00

  Spring, Compression

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  46X-11597-00-00

  Plunger, Tensioner

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  90468-16192-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90462-08087-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  4HM-15105-00-00

  Nozzle Assy

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  93210-06422-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93210-06632-00 Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  93210-06632-00

  Кольцо уплотнительное

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
