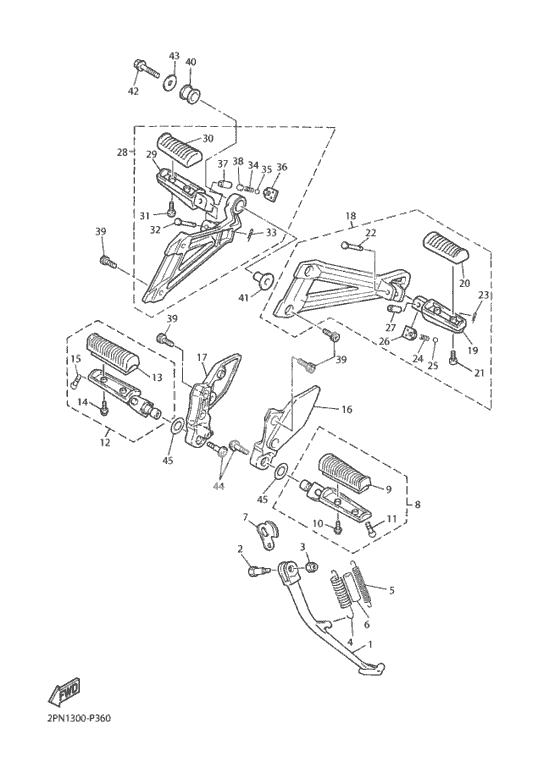

Подножки & Подставка

Подножки & Подставка

X

Подставка боковая (Ref #1)

1

Part #5EA-27311-00-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #90109-104E6-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #3)

3

Part #90185-10037-00

VIEW IN LIST

X

Пружина натяжения (Ref #4)

4

Part #90506-26225-00

VIEW IN LIST

X

Пружина натяжения (Ref #5)

5

Part #90506-18168-00

VIEW IN LIST

X

Трубка (L60) (Ref #6)

6

Part #90445-170K9-00

VIEW IN LIST

X

Пластина боковой подставки (Ref #7)

7

Part #4FM-27315-00-00

VIEW IN LIST

X

Front Footrest Assy (Left) (Ref #8)

8

Part #2PN-27410-00-00

VIEW IN LIST

X

Cover, Footrest (Ref #9)

9

Part #4BP-27413-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #10)

10

Part #98507-05014-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #901-09082-24-00

VIEW IN LIST

X

Front Footrest Assy (Right) (Ref #12)

12

Part #2PN-27420-00-00

VIEW IN LIST

X

Крепление передней левой подножки (Ref #16)

16

Part #4KG-27442-02-00

VIEW IN LIST

X

Крепление передней правой подножки (Ref #17)

17

Part #4KG-27443-02-00

VIEW IN LIST

X

Rear Footrest Assy 1 (Ref #18)

18

Part #2PN-27430-01-00

VIEW IN LIST

X

Подножка левая (Ref #19)

19

Part #5GJ-27431-00-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #22)

22

Part #91701-06040-00

VIEW IN LIST

X

. PIN (Ref #23)

23

Part #91490-20025-00

VIEW IN LIST

X

. PIN (Ref #23)

23

Part #91490-20015-00

VIEW IN LIST

X

Пружина (Ref #24)

24

Part #90501-15001-00

VIEW IN LIST

X

Ball (Ref #25)

25

Part #93501-04011-00

VIEW IN LIST

X

Шайба специальная (Ref #26)

26

Part #5GJ-27437-00-00

VIEW IN LIST

X

COLLAR (Ref #27)

27

Part #90387-064H8-00

VIEW IN LIST

X

Rear Footrest Assy 2 (Ref #28)

28

Part #2PN-27440-01-00

VIEW IN LIST

X

Подножка правая (Ref #29)

29

Part #5GJ-27441-00-00

VIEW IN LIST

X

Шайба (Ref #38)

38

Part #5UX-27445-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #40)

40

Part #36Y-27424-01-00

VIEW IN LIST

X

COLLAR (Ref #41)

41

Part #90387-10636-00

VIEW IN LIST

X

BOLT (Ref #42)

42

Part #90109-100G0-00

VIEW IN LIST

X

Шайба (Ref #43)

43

Part #90201-10669-00

VIEW IN LIST

X

Bolt,hex. Socket But (Ref #44)

44

Part #901-11100-17-00

VIEW IN LIST

X

Шайба волнистая (Ref #45)

45

Part #90206-17084-00

VIEW IN LIST

X

Шайба волнистая (Ref #45)

45

Part #90206-17084-00

VIEW IN LIST

X

Шайба волнистая (Ref #45)

45

Part #90206-17084-00

VIEW IN LIST

X

Шайба волнистая (Ref #45)

45

Part #90206-17084-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5EA-27311-00-00

  Подставка боковая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90109-104E6-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90185-10037-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90506-26225-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90506-18168-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90445-170K9-00

  Трубка (L60)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4FM-27315-00-00

  Пластина боковой подставки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2PN-27410-00-00

  Front Footrest Assy (Left)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4BP-27413-00-00

  Cover, Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90157-05079-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Replaced by 98507-05014-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  98507-05014-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  901-09082-24-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90109-082A4-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-09082-24-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2PN-27420-00-00

  Front Footrest Assy (Right)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4KG-27442-02-00

  Крепление передней левой подножки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  4KG-27443-02-00

  Крепление передней правой подножки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  2PN-27430-01-00

  Rear Footrest Assy 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5GJ-27431-00-00

  Подножка левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  91701-06040-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91401-20012-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-20025-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91490-20025-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91490-20015-00

  . PIN

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90501-15001-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  93501-04011-00

  Ball

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5GJ-27437-00-00

  Шайба специальная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90387-064H8-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  2PN-27440-01-00

  Rear Footrest Assy 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5GJ-27441-00-00

  Подножка правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  5UX-27445-00-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90109-081G0-00

  BOLT

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  36Y-27424-01-00

  Втулка демпфирующая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90387-10636-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  90109-100G0-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90201-10669-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  90109-103A9-00

  Bolt,hex. Socket But

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-11100-17-00 Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  901-11100-17-00

  Bolt,hex. Socket But

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  90206-17084-00

  Шайба волнистая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
