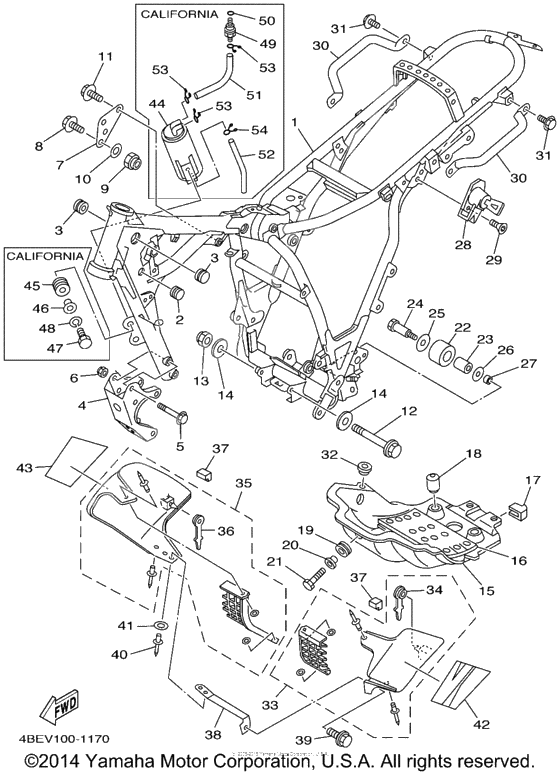

Frame

Frame

X

FRAME COMP (Ref #1)

1

Part #4BE-21110-22-P0

VIEW IN LIST

X

FRAME COMP (Ref #1)

1

Part #4FD-21110-12-P0

VIEW IN LIST

X

Plug (2Gh) (Ref #2)

2

Part #90338-15202-00

VIEW IN LIST

X

PLUG (Ref #3)

3

Part #90338-24260-00

VIEW IN LIST

X

PLUG (Ref #3)

3

Part #90338-24260-00

VIEW IN LIST

X

PLUG (Ref #3)

3

Part #90338-24260-00

VIEW IN LIST

X

PLUG (Ref #3)

3

Part #90338-24260-00

VIEW IN LIST

X

Подставка, двигатель 3 (Ref #4)

4

Part #3RW-21316-01-P9

VIEW IN LIST

X

Подставка, двигатель 3 (Ref #4)

4

Part #4BE-21316-00-P2

VIEW IN LIST

X

Болт (Ref #5)

5

Part #90105-08721-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #6)

6

Part #901-85081-69-00

VIEW IN LIST

X

Stay, Engine 1 (Ref #7)

7

Part #1KH-21315-01-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95817-08050-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-094G1-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #95817-08014-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #90105-08024-00

VIEW IN LIST

X

Protector, engine (Ref #15)

15

Part #4VW-21471-00-00

VIEW IN LIST

X

. スプリング, デリバリバルブ (Ref #16)

16

Part #1KH-21485-00-00

VIEW IN LIST

X

. スプリング, デリバリバルブ (Ref #17)

17

Part #36X-21485-00-00

VIEW IN LIST

X

. スプリング, デリバリバルブ (Ref #18)

18

Part #34L-21485-00-00

VIEW IN LIST

X

Grommet 839774310000 (Ref #19)

19

Part #90480-14023-00

VIEW IN LIST

X

COLLAR (Ref #20)

20

Part #90387-07391-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #21)

21

Part #970-17060-25-00

VIEW IN LIST

X

Натяжитель (Ref #22)

22

Part #30X-22178-00-00

VIEW IN LIST

X

GROMMET (Ref #23)

23

Part #4V4-22184-00-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #90109-08705-00

VIEW IN LIST

X

Washer, Plate (Ref #25)

25

Part #902-01133-P2-00

VIEW IN LIST

X

Washer, Plate (Ref #26)

26

Part #90201-081R9-00

VIEW IN LIST

X

COLLAR (Ref #27)

27

Part #90387-085E1-00

VIEW IN LIST

X

Helmet Hanger Assy (Ref #28)

28

Part #5H0-21308-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #29)

29

Part #90151-06025-00

VIEW IN LIST

X

Handle, Standing (Ref #30)

30

Part #4JG-21165-20-00

VIEW IN LIST

X

Handle, Standing (Ref #30)

30

Part #4JG-21165-20-00

VIEW IN LIST

X

Handle, Standing (Ref #30)

30

Part #4JG-21165-20-00

VIEW IN LIST

X

Handle, Standing (Ref #30)

30

Part #4JG-21165-20-00

VIEW IN LIST

X

Валик (Ref #31)

31

Part #2J5-21732-00-00

VIEW IN LIST

X

Валик (Ref #31)

31

Part #2J5-21732-00-00

VIEW IN LIST

X

Валик (Ref #31)

31

Part #2J5-21732-00-00

VIEW IN LIST

X

Валик (Ref #31)

31

Part #2J5-21732-00-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #901-0508X-15-00

VIEW IN LIST

X

Scoop Comp. Air 1 (Ref #33)

33

Part #3RW-W2131-10-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #34)

34

Part #90480-14448-00

VIEW IN LIST

X

Scoop Comp. Air 2 (Ref #35)

35

Part #4BE-W2132-00-00

VIEW IN LIST

X

GROMMET (Ref #37)

37

Part #90480-16185-00

VIEW IN LIST

X

GROMMET (Ref #37)

37

Part #90480-16185-00

VIEW IN LIST

X

GROMMET (Ref #37)

37

Part #90480-16185-00

VIEW IN LIST

X

GROMMET (Ref #37)

37

Part #90480-16185-00

VIEW IN LIST

X

Bracket, cover (Ref #38)

38

Part #4BE-2139T-00-00

VIEW IN LIST

X

Screw, With Washer (Ref #39)

39

Part #901-19062-42-00

VIEW IN LIST

X

. HOLDER, CLAMP BAND (Ref #40)

40

Part #90267-40080-00

VIEW IN LIST

X

Washer, Plate (Ref #41)

41

Part #90201-044H9-00

VIEW IN LIST

X

Графика топливного бака 1 (Ref #42)

42

Part #4BE-24244-80-00

VIEW IN LIST

X

Графика топливного бака 2 (Ref #43)

43

Part #4BE-24245-80-00

VIEW IN LIST

X

Бачок (Ref #44)

44

Part #4BE-24170-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #45)

45

Part #90480-15342-00

VIEW IN LIST

X

Втулка (Ref #46)

46

Part #90387-063G3-00

VIEW IN LIST

X

Washer, Plate (Ref #48)

48

Part #92907-06100-00

VIEW IN LIST

X

Клапан (Ref #49)

49

Part #20K-24180-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #50)

50

Part #93210-11453-00

VIEW IN LIST

X

Трубка (Ref #51)

51

Part #904-45100-17-00

VIEW IN LIST

X

Hose (L210) (Ref #52)

52

Part #90445-110F5-00

VIEW IN LIST

X

CLIP (Ref #54)

54

Part #90467-11106-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4BE-21110-22-P0

  FRAME COMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  4FD-21110-12-P0

  FRAME COMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90338-15202-00

  Plug (2Gh)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90338-24260-00

  PLUG

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90338-24177-00

  PLUG

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90338-24260-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  3RW-21316-01-P9

  Подставка, двигатель 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4BE-21316-00-P2

  Подставка, двигатель 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90105-08721-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95607-08200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-85081-69-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  901-85081-69-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1KH-21315-01-00

  Stay, Engine 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95817-08050-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-08366-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-094G1-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-094G1-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90105-08408-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-08014-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95817-08014-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90105-08024-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  3RW-21471-00-00

  Protector, engine

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4VW-21471-00-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  4VW-21471-00-00

  Protector, engine

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  1KH-21485-00-00

  . スプリング, デリバリバルブ

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  36X-21485-00-00

  . スプリング, デリバリバルブ

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  34L-21485-00-00

  . スプリング, デリバリバルブ

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90480-14023-00

  Grommet 839774310000

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90387-07391-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  97027-06025-00

  Bolt, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Replaced by 970-17060-25-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  970-17060-25-00

  Bolt, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  30X-22178-00-00

  Натяжитель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  4V4-22184-00-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90109-08705-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90201-13409-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 902-01133-P2-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  902-01133-P2-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90201-08753-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-081R9-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90201-081R9-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90387-085E1-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  5H0-21308-01-00

  Helmet Hanger Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90151-06025-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  4JG-21165-20-00

  Handle, Standing

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  4JG-21165-10-00

  Handle, Standing

  Кол-во на узел:

  2

  Примечания:

  Replaced by 4JG-21165-20-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  95817-08016-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 2J5-21732-00-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  2J5-21732-00-00

  Валик

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  901-0508X-15-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  95807-08016-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-0508X-15-00 Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  3RW-W2131-10-00

  Scoop Comp. Air 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90480-14448-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  4BE-W2132-00-00

  Scoop Comp. Air 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90480-16185-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  4BE-2139T-00-00

  Bracket, cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90119-06094-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-19062-42-00 Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  901-19062-42-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  90267-40080-00

  . HOLDER, CLAMP BAND

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  90267-40075-00

  . HOLDER, CLAMP BAND

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90267-40080-00 Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90201-044H9-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90201-04018-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90201-044H9-00 Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  4BE-24244-80-00

  Графика топливного бака 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  4BE-24245-80-00

  Графика топливного бака 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  4BE-24170-00-00

  Бачок

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  90480-15342-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  90387-063G3-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  97007-06025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 970-17060-25-00 Доступно: Нет в наличии


  Нет в наличии
• 48

  Артикул:

  92907-06100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  20K-24180-00-00

  Клапан

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  93210-11453-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  93210-10166-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-11453-00 Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  904-45100-17-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90445-110F5-00

  Hose (L210)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  90467-11106-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
