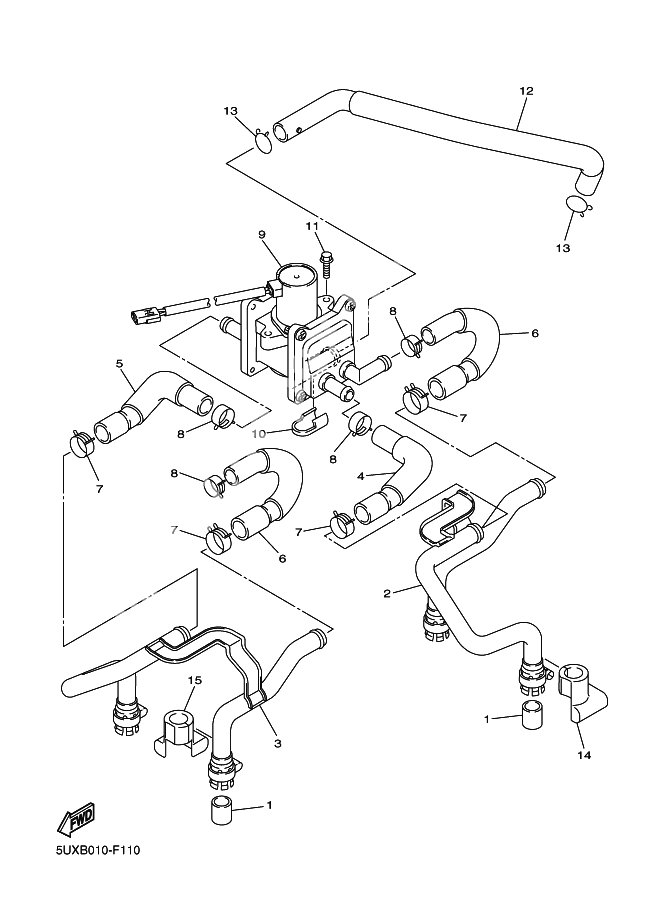

AIR INDUCTION SYSTEM

AIR INDUCTION SYSTEM

X

ガスケツト,マフラー (Ref #1)

1

Part #4KM-14714-01

VIEW IN LIST

X

ガスケツト,マフラー (Ref #1)

1

Part #4KM-14714-01

VIEW IN LIST

X

ガスケツト,マフラー (Ref #1)

1

Part #4KM-14714-01

VIEW IN LIST

X

ガスケツト,マフラー (Ref #1)

1

Part #4KM-14714-01

VIEW IN LIST

X

PIPE 2 (Ref #2)

2

Part #5EA-14872-10

VIEW IN LIST

X

PIPE 3 (Ref #3)

3

Part #5EA-14873-10

VIEW IN LIST

X

HOSE, BEND 1 (Ref #4)

4

Part #5UX-14881-00

VIEW IN LIST

X

HOSE, BEND 2 (Ref #5)

5

Part #5UX-14882-00

VIEW IN LIST

X

HOSE, BEND 3 (Ref #6)

6

Part #5UX-14883-00

VIEW IN LIST

X

HOSE, BEND 3 (Ref #6)

6

Part #5UX-14883-00

VIEW IN LIST

X

HOSE, BEND 3 (Ref #6)

6

Part #5UX-14883-00

VIEW IN LIST

X

HOSE, BEND 3 (Ref #6)

6

Part #5UX-14883-00

VIEW IN LIST

X

AIR INDUCTION SYSTEM ASSY (Ref #9)

9

Part #5UX-14803-10

VIEW IN LIST

X

カバー,3 (Ref #10)

10

Part #5EA-1479K-00

VIEW IN LIST

X

Bolt, Flange (Ref #11)

11

Part #95027-06014

VIEW IN LIST

X

HOSE, BEND 5 (Ref #12)

12

Part #5UX-14885-00

VIEW IN LIST

X

CLIP (Ref #13)

13

Part #90467-15012

VIEW IN LIST

X

CLIP (Ref #13)

13

Part #90467-15012

VIEW IN LIST

X

CLIP (Ref #13)

13

Part #90467-15012

VIEW IN LIST

X

CLIP (Ref #13)

13

Part #90467-15012

VIEW IN LIST

X

カバー,1 (Ref #14)

14

Part #5EA-1479H-01

VIEW IN LIST

X

COVER 2 (Ref #15)

15

Part #5EA-1479J-01

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4KM-14714-01

  ガスケツト,マフラー

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5EA-14872-10

  PIPE 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5EA-14873-10

  PIPE 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5UX-14881-00

  HOSE, BEND 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5UX-14882-00

  HOSE, BEND 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5UX-14883-00

  HOSE, BEND 3

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90468-08104

  CLIP

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90467-14150

  CLIP

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5UX-14803-10

  AIR INDUCTION SYSTEM ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5EA-1479K-00

  カバー,3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95027-06014

  Bolt, Flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5UX-14885-00

  HOSE, BEND 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90467-15012

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5EA-1479H-01

  カバー,1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5EA-1479J-01

  COVER 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
