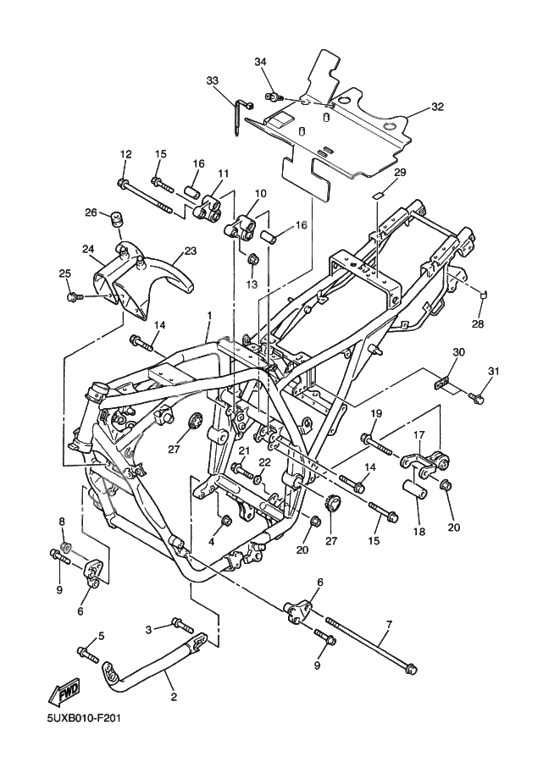

Frame

Frame

X

FRAME COMP. (Ref #1)

1

Part #5UX-21110-00-33

VIEW IN LIST

X

Трубка нижняя (Ref #2)

2

Part #4KG-21150-00-33

VIEW IN LIST

X

BOLT (Ref #3)

3

Part #95817-08055-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #901-85081-69-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #95817-08025-00

VIEW IN LIST

X

Подставка, двигатель 2 (Ref #6)

6

Part #4KG-21315-02-00

VIEW IN LIST

X

Подставка, двигатель 2 (Ref #6)

6

Part #4KG-21315-02-00

VIEW IN LIST

X

Подставка, двигатель 2 (Ref #6)

6

Part #4KG-21315-02-00

VIEW IN LIST

X

Подставка, двигатель 2 (Ref #6)

6

Part #4KG-21315-02-00

VIEW IN LIST

X

Болт (Ref #7)

7

Part #90105-10313-00

VIEW IN LIST

X

Nut, flange (Ref #8)

8

Part #95704-10500-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #9)

9

Part #90110-08199-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #9)

9

Part #90110-08199-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #9)

9

Part #90110-08199-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #9)

9

Part #90110-08199-00

VIEW IN LIST

X

Крепление двигателя 1 (Ref #10)

10

Part #4KG-2140X-00-00

VIEW IN LIST

X

Крепление двигателя 2 (Ref #11)

11

Part #4KG-2140Y-00-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #90105-10300-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #90105-10402-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #90105-10402-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #90105-10402-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #90105-10402-00

VIEW IN LIST

X

Screw, With Washer (Ref #15)

15

Part #90105-12425-00

VIEW IN LIST

X

Screw, With Washer (Ref #15)

15

Part #90105-12425-00

VIEW IN LIST

X

Screw, With Washer (Ref #15)

15

Part #90105-12425-00

VIEW IN LIST

X

Screw, With Washer (Ref #15)

15

Part #90105-12425-00

VIEW IN LIST

X

Втулка (Ref #16)

16

Part #90387-1003V-00

VIEW IN LIST

X

Втулка (Ref #16)

16

Part #90387-1003V-00

VIEW IN LIST

X

Втулка (Ref #16)

16

Part #90387-1003V-00

VIEW IN LIST

X

Втулка (Ref #16)

16

Part #90387-1003V-00

VIEW IN LIST

X

Крепление двигателя (Ref #17)

17

Part #5UX-21400-01-00

VIEW IN LIST

X

Втулка (Ref #18)

18

Part #90387-1003W-00

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90105-10609-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90105-10323-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90105-10323-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90105-10323-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90105-10323-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #92907-10200-00

VIEW IN LIST

X

Воздуховод левый (Ref #23)

23

Part #5EA-2838N-00-00

VIEW IN LIST

X

Воздуховод правый (Ref #24)

24

Part #5EA-2838R-00-00

VIEW IN LIST

X

Болт с шайбой (Ref #25)

25

Part #90119-06054-00

VIEW IN LIST

X

GROMMET (Ref #26)

26

Part #90480-13567-00

VIEW IN LIST

X

Крышка (Ref #27)

27

Part #4BH-2219X-00-00

VIEW IN LIST

X

Крышка (Ref #27)

27

Part #4BH-2219X-00-00

VIEW IN LIST

X

Крышка (Ref #27)

27

Part #4BH-2219X-00-00

VIEW IN LIST

X

Крышка (Ref #27)

27

Part #4BH-2219X-00-00

VIEW IN LIST

X

SEAL (Ref #28)

28

Part #1UF-15379-00-00

VIEW IN LIST

X

LABEL, CAUTION (Ref #29)

29

Part #4AS-24877-C0-00

VIEW IN LIST

X

BRACKET (Ref #30)

30

Part #JT1-83614-00-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #91317-06012-00

VIEW IN LIST

X

Валик (Ref #32)

32

Part #5UX-21735-00-00

VIEW IN LIST

X

BAND (Ref #33)

33

Part #1UA-82591-00-00

VIEW IN LIST

X

Заклёпка (Ref #34)

34

Part #90269-06002-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5UX-21110-00-33

  FRAME COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4KG-21150-00-33

  Трубка нижняя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  95817-08055-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95607-08200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-85081-69-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  901-85081-69-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95817-08025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4KG-21315-02-00

  Подставка, двигатель 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90105-10313-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90179-10658-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95704-10500-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95704-10500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90110-08199-00

  Bolt, Hexagon

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  4KG-2140X-00-00

  Крепление двигателя 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4KG-2140Y-00-00

  Крепление двигателя 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90105-10300-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90105-10402-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90105-12425-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90387-1003V-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5UX-21400-01-00

  Крепление двигателя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90387-1003W-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90105-10609-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90179-10247-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95704-10500-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90105-10323-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  92907-10200-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  5EA-2838N-00-00

  Воздуховод левый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  5EA-2838R-00-00

  Воздуховод правый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90119-06054-00

  Болт с шайбой

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90480-13567-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  4BH-2219X-00-00

  Крышка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  1UF-15379-00-00

  SEAL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  4AS-24877-C0-00

  LABEL, CAUTION

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  JT1-83614-00-00

  BRACKET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  91317-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  5UX-21735-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90464-32060-00

  BAND

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1UA-82591-00-00 Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  1UA-82591-00-00

  BAND

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90269-06002-00

  Заклёпка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
