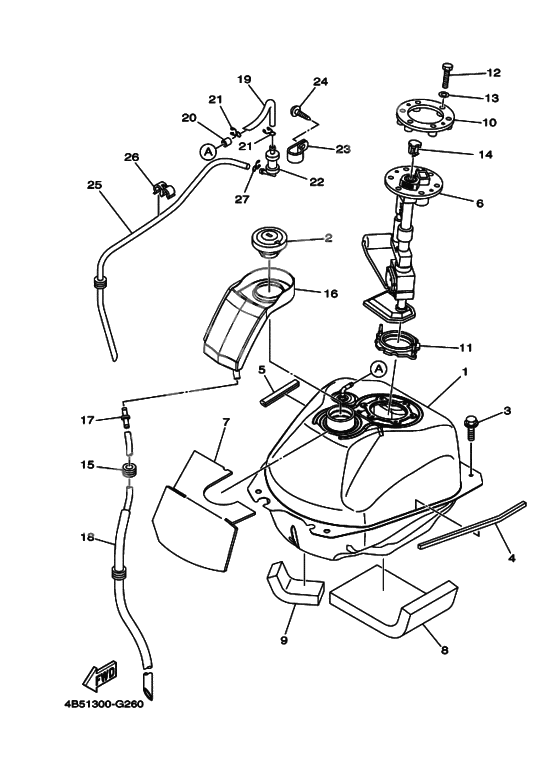

Fuel tank

Fuel tank

Fuel tank
Бак топливный (Ref #1)
1
Part #59C-24110-00-00
Cap assy (Ref #2)
2
Part #54K-24602-10-00
Болт с шайбой (Ref #3)
3
Part #90119-06200-00
Демпфер 1 (Ref #4)
4
Part #4B5-24181-00-00
Mold, fuel tank (Ref #5)
5
Part #1HX-24188-01-00
Насос топливный (Ref #6)
6
Part #59C-13907-01-00
Демпфер 2 (Ref #7)
7
Part #4B5-24182-00-00
Демпфер 4 (Ref #8)
8
Part #59C-24184-00-00
Дэмпфер соединения (Ref #9)
9
Part #4B5-24185-10-00
BRACKET, FUEL PUMP (Ref #10)
10
Part #4B5-24491-00-00
Валик (Ref #11)
11
Part #5CA-2414G-01-00
Washer, Plate (Ref #12)
12
Part #92907-05600-00
BOLT (Ref #12)
12
Part #90101-05396-00
Washer, Plate (Ref #13)
13
Part #92990-05600-00
Clamp 1 (Ref #14)
14
Part #5VU-24135-00-00
GROMMET (Ref #15)
15
Part #90480-13018-00
Основание крышки (Ref #16)
16
Part #4B5-2414A-00-00
Boss, Connector (Ref #17)
17
Part #4JP-21753-00-00
Pipe, overflow (Ref #18)
18
Part #4B5-24318-00-00
Трубка 3 (Ref #19)
19
Part #4B5-24313-00-00
Защита бака (Ref #20)
20
Part #4B5-24141-00-00
CLIP (Ref #21)
21
Part #90467-090A2-00
CLIP (Ref #21)
21
Part #90467-090A2-00
CLIP (Ref #21)
21
Part #90467-090A2-00
CLIP (Ref #21)
21
Part #90467-090A2-00
Клапан перелива (Ref #22)
22
Part #5RB-24180-00-00
Хомут (Ref #23)
23
Part #4B5-24135-00-00
Screw,tapping (Ref #24)
24
Part #97707-50014-00
Pipe 4 (Ref #25)
25
Part #4B5-24314-00-00
Скоба (Ref #26)
26
Part #90464-10M38-00
+ -
  • 1
    59C-24110-00-00

    Бак топливный

    1
    Доступно: Нет в наличии
  • 1
    4B5-24110-00-00

    Fuel tank comp

    1
    Replaced by 59C-24110-00-00 Доступно: Нет в наличии
  • 2
    54K-24602-00-00

    Cap assy

    1
    Replaced by 54K-24602-10-00 Доступно: Нет в наличии
  • 2
    54K-24602-10-00

    Cap assy

    1
    Доступно: Нет в наличии
  • 3
    90119-06200-00

    Болт с шайбой

    4
    Доступно: Нет в наличии
  • 4
    4B5-24181-00-00

    Демпфер 1

    1
    Доступно: Нет в наличии
  • 5
    1HX-24188-01-00

    Mold, fuel tank

    1
    Доступно: Нет в наличии
  • 5
    4BP-24188-00-00

    Mold, fuel tank

    1
    Replaced by 1HX-24188-01-00 Доступно: Нет в наличии
  • 6
    59C-13907-01-00

    Насос топливный

    1
    Доступно: Нет в наличии
  • 6
    59C-13907-00-00

    Насос топливный

    1
    Replaced by 59C-13907-01-00 Доступно: Нет в наличии
  • 6
    4B5-13907-00-00

    Топливная помпа

    1
    Replaced by 59C-13907-00-00 Доступно: Нет в наличии
  • 7
    4B5-24182-00-00

    Демпфер 2

    1
    Доступно: Нет в наличии
  • 8
    59C-24184-00-00

    Демпфер 4

    1
    Доступно: Нет в наличии
  • 8
    4B5-24184-00-00

    Дэмпфер соединения

    1
    Replaced by 59C-24184-00-00 Доступно: Нет в наличии
  • 9
    4B5-24185-10-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 10
    4B5-24491-00-00

    BRACKET, FUEL PUMP

    1
    Доступно: Нет в наличии
  • 11
    5CA-2414G-01-00

    Валик

    1
    Доступно: Нет в наличии
  • 12
    92907-05600-00

    Washer, Plate

    0
    Доступно: Нет в наличии
  • 12
    92902-05600-00

    Washer, Plate

    0
    Replaced by 92907-05600-00 Доступно: Нет в наличии
  • 12
    97002-05020-00

    Болт

    6
    Replaced by 90101-05396-00 Доступно: Нет в наличии
  • 12
    97027-05020-00

    BOLT

    0
    Replaced by 92902-05600-00 Доступно: Нет в наличии
  • 12
    90101-05396-00

    BOLT

    6
    Доступно: Нет в наличии
  • 13
    92990-05600-00

    Washer, Plate

    0
    Доступно: Нет в наличии
  • 14
    5VU-24135-00-00

    Clamp 1

    1
    Доступно: Нет в наличии
  • 15
    90480-13018-00

    GROMMET

    1
    Доступно: Нет в наличии
  • 16
    4B5-2414A-00-00

    Основание крышки

    1
    Доступно: Нет в наличии
  • 17
    4JP-21753-00-00

    Boss, Connector

    1
    Доступно: Нет в наличии
  • 18
    4B5-24318-00-00

    Pipe, overflow

    1
    Доступно: Нет в наличии
  • 19
    4B5-24313-00-00

    Трубка 3

    1
    Доступно: Нет в наличии
  • 20
    4B5-24141-00-00

    Защита бака

    1
    Доступно: Нет в наличии
  • 21
    90467-090A2-00

    CLIP

    2
    Доступно: Нет в наличии
  • 22
    5RB-24180-00-00

    Клапан перелива

    1
    Доступно: Нет в наличии
  • 23
    4B5-24135-00-00

    Хомут

    1
    Доступно: Нет в наличии
  • 24
    97707-50014-00

    Screw,tapping

    1
    Доступно: Нет в наличии
  • 24
    97702-50014-00

    Винт

    1
    Replaced by 97707-50014-00 Доступно: Нет в наличии
  • 25
    4B5-24314-00-00

    Pipe 4

    1
    Доступно: Нет в наличии
  • 26
    90464-10M38-00

    Скоба

    1
    Доступно: Нет в наличии
