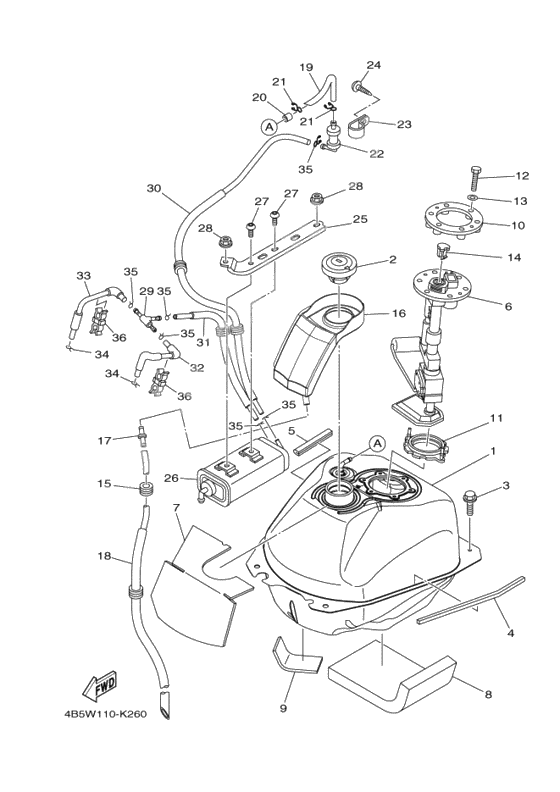

Tank fuel

Tank fuel

X

Бак топливный (Ref #1)

1

Part #59C-24110-00-00

VIEW IN LIST

X

Cap assy (Ref #2)

2

Part #54K-24602-10-00

VIEW IN LIST

X

Болт с шайбой (Ref #3)

3

Part #90119-06200-00

VIEW IN LIST

X

Демпфер 1 (Ref #4)

4

Part #4B5-24181-00-00

VIEW IN LIST

X

Mold, fuel tank (Ref #5)

5

Part #1HX-24188-01-00

VIEW IN LIST

X

Насос топливный (Ref #6)

6

Part #59C-13907-01-00

VIEW IN LIST

X

Демпфер 2 (Ref #7)

7

Part #4B5-24182-00-00

VIEW IN LIST

X

Демпфер 4 (Ref #8)

8

Part #59C-24184-00-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #9)

9

Part #4B5-24185-10-00

VIEW IN LIST

X

BRACKET, FUEL PUMP (Ref #10)

10

Part #4B5-24491-00-00

VIEW IN LIST

X

Валик (Ref #11)

11

Part #5CA-2414G-01-00

VIEW IN LIST

X

Washer, Plate (Ref #12)

12

Part #92907-05600-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #90101-05396-00

VIEW IN LIST

X

Washer, Plate (Ref #13)

13

Part #92990-05600-00

VIEW IN LIST

X

Clamp 1 (Ref #14)

14

Part #5VU-24135-00-00

VIEW IN LIST

X

GROMMET (Ref #15)

15

Part #90480-13018-00

VIEW IN LIST

X

Основание крышки (Ref #16)

16

Part #4B5-2414A-00-00

VIEW IN LIST

X

Boss, Connector (Ref #17)

17

Part #4JP-21753-00-00

VIEW IN LIST

X

Pipe, overflow (Ref #18)

18

Part #4B5-24318-00-00

VIEW IN LIST

X

Трубка 3 (Ref #19)

19

Part #4B5-24313-00-00

VIEW IN LIST

X

Защита бака (Ref #20)

20

Part #4B5-24141-00-00

VIEW IN LIST

X

CLIP (Ref #21)

21

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #21)

21

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #21)

21

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #21)

21

Part #90467-090A2-00

VIEW IN LIST

X

Клапан перелива (Ref #22)

22

Part #5RB-24180-00-00

VIEW IN LIST

X

Хомут (Ref #23)

23

Part #4B5-24135-00-00

VIEW IN LIST

X

Screw,tapping (Ref #24)

24

Part #97707-50014-00

VIEW IN LIST

X

Bracket, Canistor (Ref #25)

25

Part #4B5-2419F-00-00

VIEW IN LIST

X

Адсорбер с активированным углем (Ref #26)

26

Part #4B5-24170-00-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #92012-06010-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #92012-06010-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #92012-06010-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #92012-06010-00

VIEW IN LIST

X

Nut, flange (Ref #28)

28

Part #95780-06500-00

VIEW IN LIST

X

Nut, flange (Ref #28)

28

Part #95780-06500-00

VIEW IN LIST

X

Nut, flange (Ref #28)

28

Part #95780-06500-00

VIEW IN LIST

X

Nut, flange (Ref #28)

28

Part #95780-06500-00

VIEW IN LIST

X

Тройник (Ref #29)

29

Part #90413-06031-00

VIEW IN LIST

X

Pipe 5 (Ref #30)

30

Part #4B5-24315-00-00

VIEW IN LIST

X

Pipe 6 (Ref #31)

31

Part #4B5-24316-00-00

VIEW IN LIST

X

Pipe 7 (Ref #32)

32

Part #4B5-24317-00-00

VIEW IN LIST

X

Pipe 10 (Ref #33)

33

Part #4B5-24321-00-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-100A1-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-100A1-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-100A1-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-100A1-00

VIEW IN LIST

X

CLAMP (Ref #36)

36

Part #90464-10M59-00

VIEW IN LIST

X

CLAMP (Ref #36)

36

Part #90464-10M59-00

VIEW IN LIST

X

CLAMP (Ref #36)

36

Part #90464-10M59-00

VIEW IN LIST

X

CLAMP (Ref #36)

36

Part #90464-10M59-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  59C-24110-00-00

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  4B5-24110-00-00

  Fuel tank comp

  Кол-во на узел:

  1

  Примечания:

  Replaced by 59C-24110-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  54K-24602-00-00

  Cap assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 54K-24602-10-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  54K-24602-10-00

  Cap assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90119-06200-00

  Болт с шайбой

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4B5-24181-00-00

  Демпфер 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1HX-24188-01-00

  Mold, fuel tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4BP-24188-00-00

  Mold, fuel tank

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1HX-24188-01-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  59C-13907-01-00

  Насос топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  59C-13907-00-00

  Насос топливный

  Кол-во на узел:

  1

  Примечания:

  Replaced by 59C-13907-01-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4B5-13907-00-00

  Топливная помпа

  Кол-во на узел:

  1

  Примечания:

  Replaced by 59C-13907-00-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4B5-24182-00-00

  Демпфер 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  4B5-24184-00-00

  Дэмпфер соединения

  Кол-во на узел:

  1

  Примечания:

  Replaced by 59C-24184-00-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  59C-24184-00-00

  Демпфер 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4B5-24185-10-00

  Дэмпфер соединения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  4B5-24491-00-00

  BRACKET, FUEL PUMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5CA-2414G-01-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  92907-05600-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  97002-05020-00

  Болт

  Кол-во на узел:

  6

  Примечания:

  Replaced by 90101-05396-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  97027-05020-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 92902-05600-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90101-05396-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  92902-05600-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Replaced by 92907-05600-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  92990-05600-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5VU-24135-00-00

  Clamp 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90480-13018-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4B5-2414A-00-00

  Основание крышки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  4JP-21753-00-00

  Boss, Connector

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  4B5-24318-00-00

  Pipe, overflow

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4B5-24313-00-00

  Трубка 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  4B5-24141-00-00

  Защита бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  5RB-24180-00-00

  Клапан перелива

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  4B5-24135-00-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  97702-50014-00

  Винт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 97707-50014-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  97707-50014-00

  Screw,tapping

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  4B5-2419F-00-00

  Bracket, Canistor

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  4B5-24170-00-00

  Адсорбер с активированным углем

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  92012-06010-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  95702-06500-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95780-06500-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  95780-06500-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90413-06031-00

  Тройник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  4B5-24315-00-00

  Pipe 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  4B5-24316-00-00

  Pipe 6

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  4B5-24317-00-00

  Pipe 7

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  4B5-24321-00-00

  Pipe 10

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90467-100A1-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90464-10M59-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
