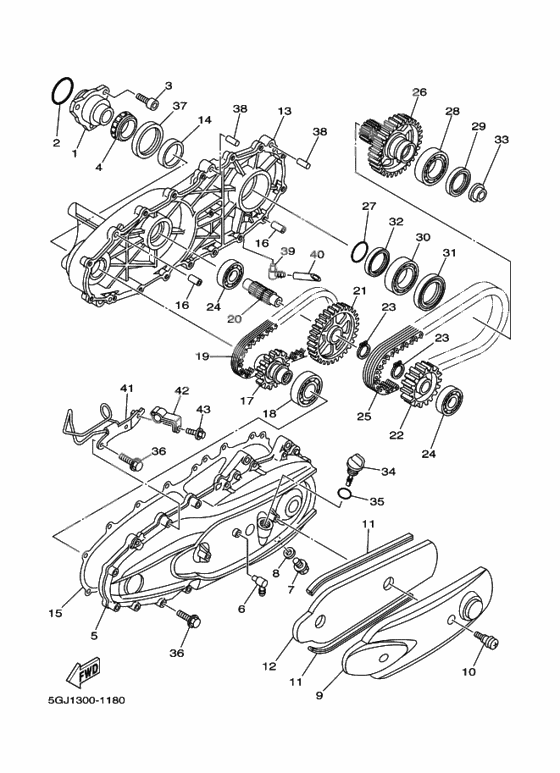

Sub transmission

Sub transmission

X

Основание подшипника (Ref #1)

1

Part #15B-17524-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #2)

2

Part #93210-50553-00

VIEW IN LIST

X

Болт диагональный (Ref #3)

3

Part #91317-08020-00

VIEW IN LIST

X

Подшипник (Ref #4)

4

Part #93332-00086-00

VIEW IN LIST

X

Case, Transfer 1 (Ref #5)

5

Part #5GJ-17541-00-00

VIEW IN LIST

X

BREATHER (Ref #6)

6

Part #5CA-E5371-00-00

VIEW IN LIST

X

Пробка, винт (Ref #7)

7

Part #90340-12006-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #8)

8

Part #812-11198-00-00

VIEW IN LIST

X

Cover, Chain Case (Ref #9)

9

Part #5GJ-15418-00-00

VIEW IN LIST

X

Bolt 1 (Ref #10)

10

Part #3KJ-15481-00-00

VIEW IN LIST

X

Амортизатор (Ref #11)

11

Part #5GJ-15335-00-00

VIEW IN LIST

X

Амортизатор (Ref #11)

11

Part #5GJ-15335-00-00

VIEW IN LIST

X

Амортизатор (Ref #11)

11

Part #5GJ-15335-00-00

VIEW IN LIST

X

Амортизатор (Ref #11)

11

Part #5GJ-15335-00-00

VIEW IN LIST

X

Амортизатор (Ref #12)

12

Part #5VU-15338-00-00

VIEW IN LIST

X

Case, Transfer 2 (Ref #13)

13

Part #5GJ-17542-00-00

VIEW IN LIST

X

Кольцо (Ref #14)

14

Part #5GJ-17554-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #15)

15

Part #5GJ-17818-02-00

VIEW IN LIST

X

Pin, Dowel (Ref #16)

16

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #16)

16

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #16)

16

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #16)

16

Part #99530-10114-00

VIEW IN LIST

X

Sprocket, Drive (25T) (Ref #17)

17

Part #5GJ-17451-00-00

VIEW IN LIST

X

BEARING (Ref #18)

18

Part #93306-20637-00

VIEW IN LIST

X

Chain, Primary (Ref #19)

19

Part #5GJ-16139-00-00

VIEW IN LIST

X

SHAFT (Ref #20)

20

Part #5GJ-17523-00-00

VIEW IN LIST

X

Sprocket, Drive (41T) (Ref #21)

21

Part #5GJ-17452-00-00

VIEW IN LIST

X

Sprocket, Drive (29T) (Ref #22)

22

Part #5GJ-17459-00-00

VIEW IN LIST

X

Circlip (Ref #23)

23

Part #99009-25400-00

VIEW IN LIST

X

Circlip (Ref #23)

23

Part #99009-25400-00

VIEW IN LIST

X

Circlip (Ref #23)

23

Part #99009-25400-00

VIEW IN LIST

X

Circlip (Ref #23)

23

Part #99009-25400-00

VIEW IN LIST

X

BEARING (Ref #24)

24

Part #93306-30442-00

VIEW IN LIST

X

BEARING (Ref #24)

24

Part #93306-30442-00

VIEW IN LIST

X

BEARING (Ref #24)

24

Part #93306-30442-00

VIEW IN LIST

X

BEARING (Ref #24)

24

Part #93306-30442-00

VIEW IN LIST

X

Chain, Primary (Ref #24)

24

Part #5GJ-11456-00-00

VIEW IN LIST

X

Chain, Primary (Ref #24)

24

Part #5GJ-11456-00-00

VIEW IN LIST

X

Chain, Primary (Ref #24)

24

Part #5GJ-11456-00-00

VIEW IN LIST

X

Chain, Primary (Ref #24)

24

Part #5GJ-11456-00-00

VIEW IN LIST

X

Sprocket, Drive(40T) (Ref #26)

26

Part #4B5-17469-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #27)

27

Part #93210-34633-00

VIEW IN LIST

X

BEARING (Ref #28)

28

Part #93306-00804-00

VIEW IN LIST

X

Oil seal (Ref #29)

29

Part #93102-40021-00

VIEW IN LIST

X

Oil seal (Ref #31)

31

Part #93102-48004-00

VIEW IN LIST

X

Сальник (Ref #32)

32

Part #93105-45017-00

VIEW IN LIST

X

Collar, guide (Ref #33)

33

Part #15B-46153-00-00

VIEW IN LIST

X

Контрольная пробка уровня масла (Ref #34)

34

Part #5GJ-15362-01-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #35)

35

Part #93210-19123-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95024-06035-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95024-06035-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95024-06035-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #95024-06035-00

VIEW IN LIST

X

Сальник (Ref #37)

37

Part #93102-55004-00

VIEW IN LIST

X

Pin, Dowel (Ref #38)

38

Part #93608-30152-00

VIEW IN LIST

X

Pin, Dowel (Ref #38)

38

Part #93608-30152-00

VIEW IN LIST

X

Pin, Dowel (Ref #38)

38

Part #93608-30152-00

VIEW IN LIST

X

Pin, Dowel (Ref #38)

38

Part #93608-30152-00

VIEW IN LIST

X

BREATHER (Ref #39)

39

Part #3ES-15371-00-00

VIEW IN LIST

X

Hose, Breather 1 (Ref #40)

40

Part #5GJ-1531A-00-00

VIEW IN LIST

X

Holder, Brake Hose (Ref #41)

41

Part #5GJ-2587A-00-00

VIEW IN LIST

X

Holder, Brake Hose (Ref #42)

42

Part #5GJ-2587A-10-00

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #95817-06010-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  15B-17524-00-00

  Основание подшипника

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5GJ-17524-00-00

  HOLDER

  Кол-во на узел:

  1

  Примечания:

  Replaced by 15B-17524-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93210-50553-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  91317-08020-00

  Болт диагональный

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93332-00086-00

  Подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5GJ-17541-00-00

  Case, Transfer 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4HC-15371-00-00

  BREATHER

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5CA-E5371-00-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5CA-E5371-00-00

  BREATHER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90340-12059-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90340-12006-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90340-12006-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  812-11198-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5GJ-15418-00-00

  Cover, Chain Case

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3KJ-15481-00-00

  Bolt 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5GJ-15335-00-00

  Амортизатор

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5VU-15338-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5GJ-15338-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5VU-15338-00-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5GJ-17542-00-00

  Case, Transfer 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5GJ-17554-00-00

  Кольцо

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5GJ-17818-02-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5GJ-17818-01-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5GJ-17818-02-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5GJ-17451-00-00

  Sprocket, Drive (25T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  93306-20637-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5GJ-16139-00-00

  Chain, Primary

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5GJ-17523-00-00

  SHAFT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5GJ-17452-00-00

  Sprocket, Drive (41T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  5GJ-17459-00-00

  Sprocket, Drive (29T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  99009-25400-00

  Circlip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93306-30442-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93306-30401-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93306-30442-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  5GJ-11456-00-00

  Chain, Primary

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93306-30421-00

  BEARING

  Кол-во на узел:

  0

  Примечания:

  Replaced by 5GJ-11456-00-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5GJ-17469-00-00

  Sprocket, Drive(40T)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4B5-17469-00-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  4B5-17469-00-00

  Sprocket, Drive(40T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  93210-34633-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  93210-34504-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-34633-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  93306-00804-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  93306-00803-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93306-00804-00 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93102-40021-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  93102-48004-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  93105-45017-00

  Сальник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  15B-46153-00-00

  Collar, guide

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  5GJ-46153-00-00

  Collar, guide

  Кол-во на узел:

  1

  Примечания:

  Replaced by 15B-46153-00-00 Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  5GJ-15362-01-00

  Контрольная пробка уровня масла

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  93210-19123-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  95024-06035-00

  BOLT

  Кол-во на узел:

  18

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  93102-55004-00

  Сальник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  93608-30152-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  3ES-15371-00-00

  BREATHER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  5GJ-1531A-00-00

  Hose, Breather 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  5GJ-2587A-00-00

  Holder, Brake Hose

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  5GJ-2587A-10-00

  Holder, Brake Hose

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  95807-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
