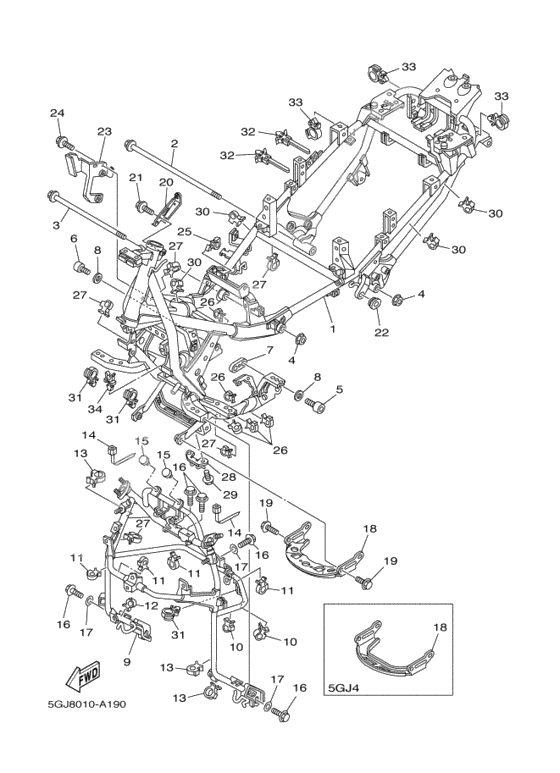

Frame

Frame

X

FRAME COMP (Ref #1)

1

Part #5GJ-21110-20-00

VIEW IN LIST

X

Bolt, Flange (Ref #2)

2

Part #90105-12047-00

VIEW IN LIST

X

Bolt, Flange (Ref #3)

3

Part #90105-12787-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #95607-12200-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #95607-12200-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #95607-12200-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #4)

4

Part #95607-12200-00

VIEW IN LIST

X

Болт (Ref #5)

5

Part #91312-10045-00

VIEW IN LIST

X

Болт (Ref #6)

6

Part #91317-10030-00

VIEW IN LIST

X

SPACER (Ref #7)

7

Part #5GJ-21459-00-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-100F7-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-100F7-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-100F7-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-100F7-00

VIEW IN LIST

X

Stay 1 (Ref #9)

9

Part #5GJ-28356-10-00

VIEW IN LIST

X

CLAMP (Ref #10)

10

Part #90464-08189-00

VIEW IN LIST

X

CLAMP (Ref #10)

10

Part #90464-08189-00

VIEW IN LIST

X

CLAMP (Ref #10)

10

Part #90464-08189-00

VIEW IN LIST

X

CLAMP (Ref #10)

10

Part #90464-08189-00

VIEW IN LIST

X

CLAMP (Ref #12)

12

Part #90464-15192-00

VIEW IN LIST

X

CLAMP (Ref #14)

14

Part #90464-15195-00

VIEW IN LIST

X

CLAMP (Ref #14)

14

Part #90464-15195-00

VIEW IN LIST

X

CLAMP (Ref #14)

14

Part #90464-15195-00

VIEW IN LIST

X

CLAMP (Ref #14)

14

Part #90464-15195-00

VIEW IN LIST

X

Стопор, главная подставка (Ref #15)

15

Part #116-27114-00-00

VIEW IN LIST

X

Стопор, главная подставка (Ref #15)

15

Part #116-27114-00-00

VIEW IN LIST

X

Стопор, главная подставка (Ref #15)

15

Part #116-27114-00-00

VIEW IN LIST

X

Стопор, главная подставка (Ref #15)

15

Part #116-27114-00-00

VIEW IN LIST

X

PROTECTOR (Ref #18)

18

Part #15B-2117G-00-00

VIEW IN LIST

X

PROTECTOR (Ref #18)

18

Part #15B-2117G-00-00

VIEW IN LIST

X

PROTECTOR (Ref #18)

18

Part #15B-2117G-00-00

VIEW IN LIST

X

PROTECTOR (Ref #18)

18

Part #15B-2117G-00-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06012-00

VIEW IN LIST

X

Stay, Leg Shield 3 (Ref #20)

20

Part #5GJ-2832F-00-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #95817-06010-00

VIEW IN LIST

X

GROMMET (Ref #22)

22

Part #90480-01558-00

VIEW IN LIST

X

Кронштейн (Ref #23)

23

Part #5GJ-82316-00-00

VIEW IN LIST

X

CLAMP (Ref #25)

25

Part #90464-07001-00

VIEW IN LIST

X

Stay 1 (Ref #28)

28

Part #5GJ-21587-00-00

VIEW IN LIST

X

Хомут с фиксатором (Ref #32)

32

Part #90464-10112-00

VIEW IN LIST

X

Хомут с фиксатором (Ref #32)

32

Part #90464-10112-00

VIEW IN LIST

X

Хомут с фиксатором (Ref #32)

32

Part #90464-10112-00

VIEW IN LIST

X

Хомут с фиксатором (Ref #32)

32

Part #90464-10112-00

VIEW IN LIST

X

Скоба (Ref #34)

34

Part #90464-09008-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5GJ-21110-00-00

  FRAME COMP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5GJ-21110-20-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5GJ-21110-20-00

  FRAME COMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90105-12047-00

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90105-12106-00

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90105-12047-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90105-12760-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90105-12787-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90105-12787-00

  Bolt, Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95607-12200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91317-10045-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91312-10045-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91312-10045-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  91317-10030-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5GJ-21459-00-00

  SPACER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-100F7-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-10430-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90201-100F7-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5GJ-28356-10-00

  Stay 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90464-08189-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90464-10190-00

  CLAMP

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90464-15192-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90464-25217-00

  CLAMP

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90464-15195-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90464-13077-00

  Хомут пластмассовый

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90464-15195-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  116-27114-00-00

  Стопор, главная подставка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95807-08016-00

  BOLT

  Кол-во на узел:

  5

  Примечания:

  Replaced by 901-0508X-15-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-087F0-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-08016-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90201-087F0-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  901-0508X-15-00

  BOLT

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5GJ-2117G-00-00

  PROTECTOR

  Кол-во на узел:

  1

  Примечания:

  Replaced by 15B-2117G-00-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  15B-2117G-00-00

  PROTECTOR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  95807-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5GJ-2832F-00-00

  Stay, Leg Shield 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  95807-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90480-01558-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  5GJ-82316-00-00

  Кронштейн

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90464-07001-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  5GJ-21587-00-00

  Stay 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90464-13249-00

  CLAMP

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90464-10112-00

  Хомут с фиксатором

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90464-12089-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90464-10112-00 Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90464-18246-00

  Скоба

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90464-09008-00

  Скоба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
