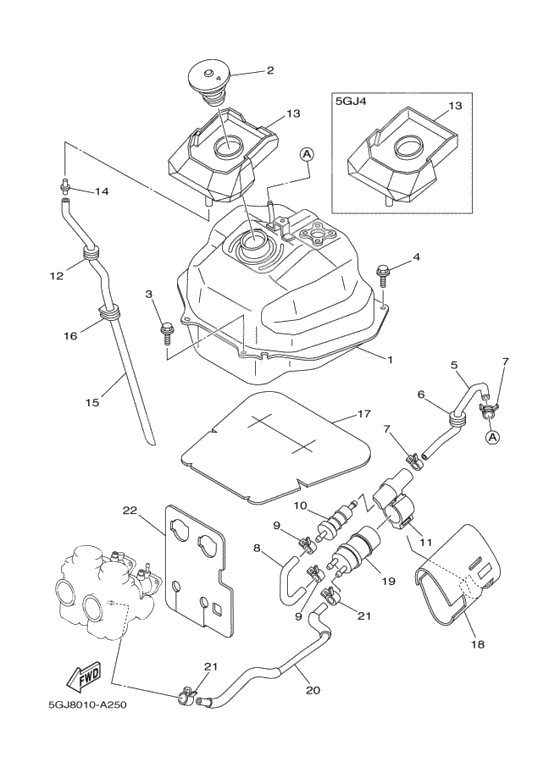

Fuel tank

Fuel tank

Fuel tank
Fuel tank comp (Ref #1)
1
Part #5GJ-24110-00-00
Cap assy (Ref #2)
2
Part #3KJ-24602-10-00
BOLT (Ref #3)
3
Part #95817-06012-00
Pipe, Fuel 1 (Ref #4)
4
Part #5GJ-24311-00-00
BOLT (Ref #4)
4
Part #97017-06012-00
GROMMET (Ref #6)
6
Part #90480-20527-00
CLIP (Ref #7)
7
Part #90467-11044-00
CLIP (Ref #7)
7
Part #90467-11044-00
CLIP (Ref #7)
7
Part #90467-11044-00
CLIP (Ref #7)
7
Part #90467-11044-00
Pipe 2 (Ref #8)
8
Part #5GJ-24312-00-00
FILTER ASSY (Ref #10)
10
Part #1FK-24560-10-00
Band 1 (Ref #11)
11
Part #5GJ-24398-00-00
GROMMET (Ref #12)
12
Part #90480-13018-00
Cover, Filler (Ref #13)
13
Part #5GJ-2414A-01-00
Cover, Filler (Ref #13)
13
Part #5GJ-2414A-01-00
Cover, Filler (Ref #13)
13
Part #5GJ-2414A-01-00
Cover, Filler (Ref #13)
13
Part #5GJ-2414A-01-00
Boss, Connector (Ref #14)
14
Part #4JP-21753-00-00
Pipe, overflow (Ref #15)
15
Part #5GJ-24318-00-00
GROMMET (Ref #16)
16
Part #90480-20280-00
. スプリング, デリバリバルブ (Ref #17)
17
Part #5GJ-24145-00-00
Дэмпфер платы 1 (Ref #18)
18
Part #5GJ-2414H-01-00
Топливная помпа (Ref #19)
19
Part #3YX-13907-01-00
HOSE (Ref #20)
20
Part #5GJ-14294-00-00
Clip(Mg5) (Ref #21)
21
Part #90467-14117-00
Clip(Mg5) (Ref #21)
21
Part #90467-14117-00
Clip(Mg5) (Ref #21)
21
Part #90467-14117-00
Clip(Mg5) (Ref #21)
21
Part #90467-14117-00
Protector, heat (Ref #22)
22
Part #5GJ-12682-00-00
+ -
  • 1
    5GJ-24110-00-00

    Fuel tank comp

    1
    Доступно: Нет в наличии
  • 2
    3KJ-24602-03-00

    Cap assy

    1
    Replaced by 3KJ-24602-10-00 Доступно: Нет в наличии
  • 2
    3KJ-24602-10-00

    Cap assy

    1
    Доступно: Нет в наличии
  • 3
    95817-06012-00

    BOLT

    2
    Доступно: Нет в наличии
  • 3
    95827-06012-00

    BOLT

    2
    Replaced by 95817-06012-00 Доступно: Нет в наличии
  • 4
    90119-06194-00

    Screw, With Washer

    2
    Replaced by 97017-06012-00 Доступно: Нет в наличии
  • 4
    90119-06117-00

    Screw, With Washer

    0
    Replaced by 5GJ-24311-00-00 Доступно: Нет в наличии
  • 4
    5GJ-24311-00-00

    Pipe, Fuel 1

    0
    Доступно: Нет в наличии
  • 4
    97017-06012-00

    BOLT

    2
    Доступно: Нет в наличии
  • 6
    90480-20527-00

    GROMMET

    1
    Доступно: Нет в наличии
  • 7
    90467-12053-00

    CLIP

    2
    Replaced by 90467-11044-00 Доступно: Нет в наличии
  • 7
    90467-11044-00

    CLIP

    2
    Доступно: Нет в наличии
  • 8
    5GJ-24312-00-00

    Pipe 2

    1
    Доступно: Нет в наличии
  • 10
    1FK-24560-10-00

    FILTER ASSY

    1
    Доступно: Нет в наличии
  • 11
    5GJ-24398-00-00

    Band 1

    1
    Доступно: Нет в наличии
  • 12
    90480-13018-00

    GROMMET

    1
    Доступно: Нет в наличии
  • 13
    5GJ-2414A-00-00

    Cover, Filler

    1
    Replaced by 5GJ-2414A-01-00 Доступно: Нет в наличии
  • 13
    5GJ-2414A-01-00

    Cover, Filler

    1
    Доступно: Нет в наличии
  • 14
    4JP-21753-00-00

    Boss, Connector

    1
    Доступно: Нет в наличии
  • 15
    5GJ-24318-00-00

    Pipe, overflow

    1
    Доступно: Нет в наличии
  • 16
    90480-20280-00

    GROMMET

    1
    Доступно: Нет в наличии
  • 17
    5GJ-24145-00-00

    . スプリング, デリバリバルブ

    1
    Доступно: Нет в наличии
  • 18
    5GJ-2414H-01-00

    Дэмпфер платы 1

    1
    Доступно: Нет в наличии
  • 19
    3YX-13907-01-00

    Топливная помпа

    1
    Доступно: Нет в наличии
  • 19
    3LN-13907-00-00

    Топливная помпа

    1
    Replaced by 3YX-13907-01-00 Доступно: Нет в наличии
  • 20
    5GJ-14294-00-00

    HOSE

    1
    Доступно: Нет в наличии
  • 21
    90467-14117-00

    Clip(Mg5)

    2
    Доступно: Нет в наличии
  • 21
    90467-13062-00

    Clip(Mg5)

    2
    Replaced by 90467-14117-00 Доступно: Нет в наличии
  • 22
    5GJ-12682-00-00

    Protector, heat

    1
    Доступно: Нет в наличии
