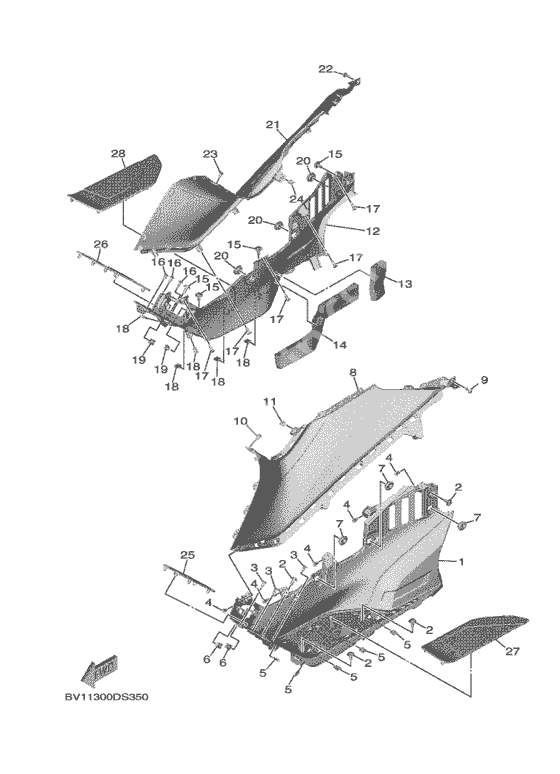

Подножки & подставка 2

Подножки & подставка 2

X

Подножка левая (Ref #1)

1

Part #BC3-27481-00-00

VIEW IN LIST

X

Гайка-скоба (Ref #6)

6

Part #90183-060A6-00

VIEW IN LIST

X

Гайка-скоба (Ref #6)

6

Part #90183-060A6-00

VIEW IN LIST

X

Гайка-скоба (Ref #6)

6

Part #90183-060A6-00

VIEW IN LIST

X

Гайка-скоба (Ref #6)

6

Part #90183-060A6-00

VIEW IN LIST

X

Панель 1 (Ref #8)

8

Part #BC3-2837L-00-00

VIEW IN LIST

X

Болт (Ref #9)

9

Part #901-09050-18-00

VIEW IN LIST

X

Подножка правая (Ref #12)

12

Part #BC3-27488-00-00

VIEW IN LIST

X

Демпфер (Ref #13)

13

Part #905-20200-09-00

VIEW IN LIST

X

Демпфер (Ref #14)

14

Part #905-20200-11-00

VIEW IN LIST

X

Панель 2 (Ref #21)

21

Part #BC3-2837M-00-00

VIEW IN LIST

X

Накладка подножки передняя левая (Ref #25)

25

Part #59C-27483-00-00

VIEW IN LIST

X

Накладка подножки передняя правая (Ref #26)

26

Part #59C-27484-00-00

VIEW IN LIST

X

Накладка подножки левая (Ref #27)

27

Part #BC3-27493-00-00

VIEW IN LIST

X

Накладка подножки правая (Ref #28)

28

Part #BC3-27494-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  BC3-27481-00-00

  Подножка левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90119-06235-00

  Болт с шайбой

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90119-06209-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90119-06209-00

  Screw, With Washer

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  97702-50012-00

  Винт

  Кол-во на узел:

  3

  Примечания:

  Replaced by 97707-50012-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  97707-50012-00

  Screw, Truss Head Tapping

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  97702-50016-00

  Винт

  Кол-во на узел:

  5

  Примечания:

  Replaced by 90167-05077-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90167-05077-00

  Screw,tapping

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90183-05042-00

  Nut, Spring

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90183-060A6-00

  Гайка-скоба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90480-01559-00

  GROMMET

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  BC3-2837L-00-00

  Панель 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  901-09050-18-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  BC3-27488-00-00

  Подножка правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  905-20200-09-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  905-20200-11-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  BC3-2837M-00-00

  Панель 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  59C-27483-00-00

  Накладка подножки передняя левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  59C-27484-00-00

  Накладка подножки передняя правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  BC3-27493-00-00

  Накладка подножки левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  BC3-27494-00-00

  Накладка подножки правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
