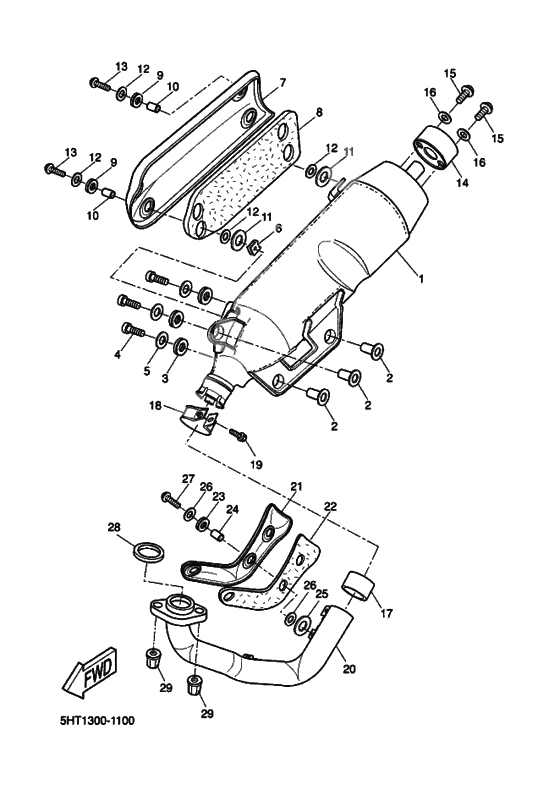

Exhaust

Exhaust

X

Muffler 1 (Ref #1)

1

Part #5HT-E4711-00-00

VIEW IN LIST

X

GROMMET (Ref #3)

3

Part #90480-20X01-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #90110-08X02-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-08X05-00

VIEW IN LIST

X

Nut, Spring (Ref #6)

6

Part #90183-06X00-00

VIEW IN LIST

X

Protector, Muffler 2 (Ref #7)

7

Part #5HT-E4728-00-00

VIEW IN LIST

X

Фибра (Ref #8)

8

Part #5HT-E469E-00-00

VIEW IN LIST

X

GROMMET (Ref #9)

9

Part #90480-13X00-00

VIEW IN LIST

X

GROMMET (Ref #9)

9

Part #90480-13X00-00

VIEW IN LIST

X

GROMMET (Ref #9)

9

Part #90480-13X00-00

VIEW IN LIST

X

GROMMET (Ref #9)

9

Part #90480-13X00-00

VIEW IN LIST

X

Collar(47X) (Ref #10)

10

Part #90387-060G7-00

VIEW IN LIST

X

Collar(47X) (Ref #10)

10

Part #90387-060G7-00

VIEW IN LIST

X

Collar(47X) (Ref #10)

10

Part #90387-060G7-00

VIEW IN LIST

X

Collar(47X) (Ref #10)

10

Part #90387-060G7-00

VIEW IN LIST

X

Шайба (Ref #11)

11

Part #3WG-E4766-00-00

VIEW IN LIST

X

Шайба (Ref #11)

11

Part #3WG-E4766-00-00

VIEW IN LIST

X

Шайба (Ref #11)

11

Part #3WG-E4766-00-00

VIEW IN LIST

X

Шайба (Ref #11)

11

Part #3WG-E4766-00-00

VIEW IN LIST

X

Screw, Binding (Ref #13)

13

Part #90154-06X11-00

VIEW IN LIST

X

Screw, Binding (Ref #13)

13

Part #90154-06X11-00

VIEW IN LIST

X

Screw, Binding (Ref #13)

13

Part #90154-06X11-00

VIEW IN LIST

X

Screw, Binding (Ref #13)

13

Part #90154-06X11-00

VIEW IN LIST

X

CAP (Ref #14)

14

Part #5HT-E479X-00-00

VIEW IN LIST

X

Screw, Binding (Ref #15)

15

Part #90110-06X51-00

VIEW IN LIST

X

Screw, Binding (Ref #15)

15

Part #90110-06X51-00

VIEW IN LIST

X

Screw, Binding (Ref #15)

15

Part #90110-06X51-00

VIEW IN LIST

X

Screw, Binding (Ref #15)

15

Part #90110-06X51-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-06X01-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-06X01-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-06X01-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-06X01-00

VIEW IN LIST

X

Gasket, muffler (Ref #17)

17

Part #5HT-E4714-00-00

VIEW IN LIST

X

Лента звукоглушителя (Ref #18)

18

Part #5HT-E4788-01-00

VIEW IN LIST

X

Винт (Ref #19)

19

Part #90111-08084-00

VIEW IN LIST

X

Pipe, Exhaust 1 (Ref #20)

20

Part #5HT-E4611-01-00

VIEW IN LIST

X

Protector, Muffler 1 (Ref #21)

21

Part #5HT-E4718-00-00

VIEW IN LIST

X

Фибра (Ref #22)

22

Part #5HT-E469A-01-00

VIEW IN LIST

X

Screw, Binding (Ref #27)

27

Part #90154-06X10-00

VIEW IN LIST

X

Прокладка трубы (Ref #28)

28

Part #5DS-E4613-00-00

VIEW IN LIST

X

Nut, flange (Ref #29)

29

Part #90179-06X03-00

VIEW IN LIST

X

Nut, flange (Ref #29)

29

Part #90179-06X03-00

VIEW IN LIST

X

Nut, flange (Ref #29)

29

Part #90179-06X03-00

VIEW IN LIST

X

Nut, flange (Ref #29)

29

Part #90179-06X03-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5HT-E4711-00-00

  Muffler 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90387-10X01-00

  COLLAR

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90480-20X01-00

  GROMMET

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90110-08X02-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90201-08X05-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90183-06X00-00

  Nut, Spring

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5HT-E4728-00-00

  Protector, Muffler 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5HT-E469E-00-00

  Фибра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90480-13X00-00

  GROMMET

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90387-060G7-00

  Collar(47X)

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3WG-E4766-00-00

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90201-06X06-00

  Washer, Plate

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90154-06X11-00

  Screw, Binding

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5HT-E479X-00-00

  CAP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90110-06X51-00

  Screw, Binding

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90154-06X09-00

  Screw, Binding

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90110-06X51-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-06X01-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5HT-E4714-00-00

  Gasket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5HT-E4788-01-00

  Лента звукоглушителя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5HT-E4788-00-00

  Лента звукоглушителя

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HT-E4788-01-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  901-09087-18-00

  Bolt,hex. Socket But

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90111-08084-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90111-08084-00

  Винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5HT-E4611-01-00

  Pipe, Exhaust 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5HT-E4718-00-00

  Protector, Muffler 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  5HT-E469A-01-00

  Фибра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90154-06X10-00

  Screw, Binding

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  5DS-E4613-00-00

  Прокладка трубы

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90179-06X03-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
