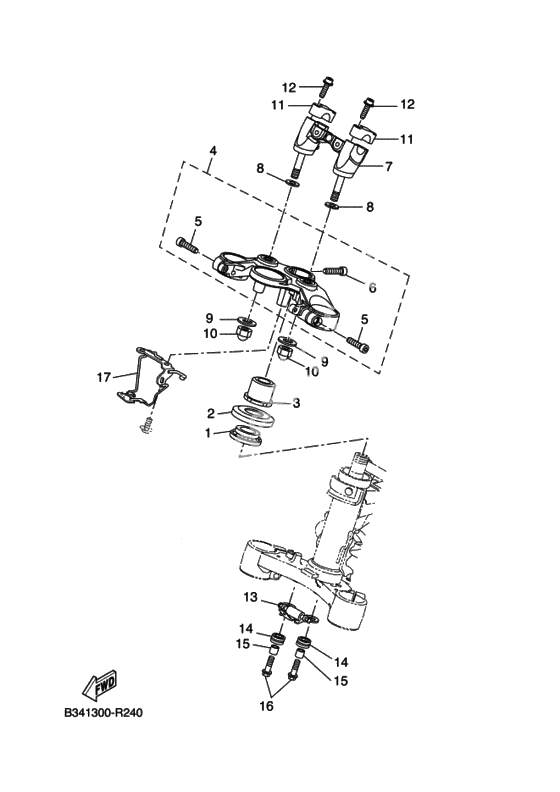

Рулевой механизм

Рулевой механизм

X

BEARING (Ref #1)

1

Part #93399-99931-00

VIEW IN LIST

X

Крышка 2 (Ref #2)

2

Part #1W1-23416-00-00

VIEW IN LIST

X

Гайка (Ref #3)

3

Part #1WS-23357-00-00

VIEW IN LIST

X

Handle Crown Comp (Ref #4)

4

Part #B34-23430-00-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #5)

5

Part #91314-08030-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #5)

5

Part #91314-08030-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #5)

5

Part #91314-08030-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #5)

5

Part #91314-08030-00

VIEW IN LIST

X

Болт (Ref #6)

6

Part #91314-10035-00

VIEW IN LIST

X

Holder, Handle Lower (Ref #7)

7

Part #B34-F3442-00-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #92990-10200-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #92990-10200-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #92990-10200-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #92990-10200-00

VIEW IN LIST

X

Шайба (Ref #9)

9

Part #90201-10043-00

VIEW IN LIST

X

Шайба (Ref #9)

9

Part #90201-10043-00

VIEW IN LIST

X

Шайба (Ref #9)

9

Part #90201-10043-00

VIEW IN LIST

X

Шайба (Ref #9)

9

Part #90201-10043-00

VIEW IN LIST

X

Гайка (Ref #10)

10

Part #90176-10003-00

VIEW IN LIST

X

Гайка (Ref #10)

10

Part #90176-10003-00

VIEW IN LIST

X

Гайка (Ref #10)

10

Part #90176-10003-00

VIEW IN LIST

X

Гайка (Ref #10)

10

Part #90176-10003-00

VIEW IN LIST

X

HOLDER, HANDLE UPPER (Ref #11)

11

Part #B34-F3441-01-00

VIEW IN LIST

X

HOLDER, HANDLE UPPER (Ref #11)

11

Part #B34-F3441-01-00

VIEW IN LIST

X

HOLDER, HANDLE UPPER (Ref #11)

11

Part #B34-F3441-01-00

VIEW IN LIST

X

HOLDER, HANDLE UPPER (Ref #11)

11

Part #B34-F3441-01-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #91317-08030-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #91317-08030-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #91317-08030-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #91317-08030-00

VIEW IN LIST

X

Bracket 1 (Ref #13)

13

Part #B34-F334G-00-00

VIEW IN LIST

X

Демпфер (Ref #14)

14

Part #3C3-83513-00-00

VIEW IN LIST

X

Демпфер (Ref #14)

14

Part #3C3-83513-00-00

VIEW IN LIST

X

Демпфер (Ref #14)

14

Part #3C3-83513-00-00

VIEW IN LIST

X

Демпфер (Ref #14)

14

Part #3C3-83513-00-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-06026-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-06026-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-06026-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-06026-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06025-00

VIEW IN LIST

X

Bracket 2 (Ref #17)

17

Part #B34-F334H-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  93399-99931-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1W1-23416-00-00

  Крышка 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1WS-23357-00-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  B34-23430-00-00

  Handle Crown Comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91314-08030-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  91314-10035-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  B34-F3442-00-00

  Holder, Handle Lower

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  92990-10200-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  92902-10200-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 92990-10200-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90201-10043-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90176-10003-00

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  B34-F3441-00-00

  HOLDER, HANDLE UPPER

  Кол-во на узел:

  2

  Примечания:

  Replaced by B34-F3441-01-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  B34-F3441-01-00

  HOLDER, HANDLE UPPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  91317-08030-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  B34-F334G-00-00

  Bracket 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  3C3-83513-00-00

  Демпфер

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90387-06026-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95827-06025-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06025-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-06025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  B34-F334H-00-00

  Bracket 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
