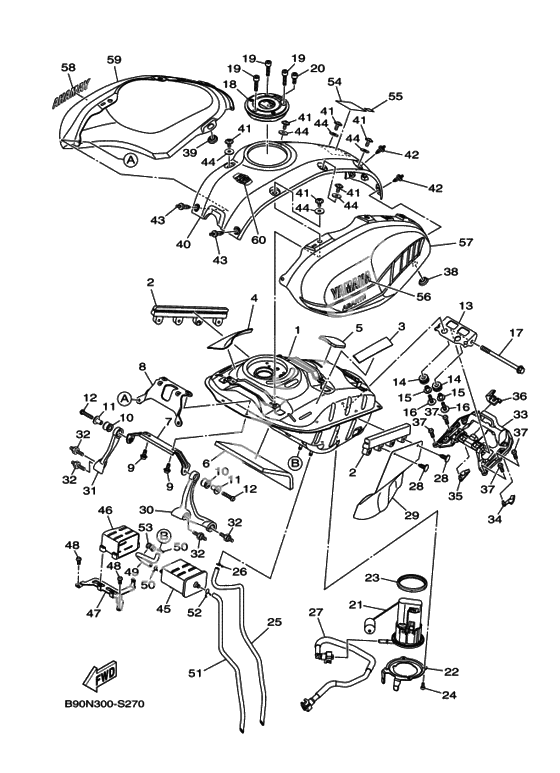

Топливный бак

Топливный бак

X

Бак топливный (Ref #1)

1

Part #B90-24110-00-00

VIEW IN LIST

X

Seat, Knee Grip 1 (Ref #2)

2

Part #B90-24121-00-00

VIEW IN LIST

X

Seat, Knee Grip 1 (Ref #2)

2

Part #B90-24121-00-00

VIEW IN LIST

X

Seat, Knee Grip 1 (Ref #2)

2

Part #B90-24121-00-00

VIEW IN LIST

X

Seat, Knee Grip 1 (Ref #2)

2

Part #B90-24121-00-00

VIEW IN LIST

X

Демпфер (Ref #3)

3

Part #90520-02013-00

VIEW IN LIST

X

Демпфер (Ref #4)

4

Part #B90-2414K-00-00

VIEW IN LIST

X

Демпфер (Ref #5)

5

Part #B90-2414N-00-00

VIEW IN LIST

X

Демпфер (Ref #6)

6

Part #90520-10029-00

VIEW IN LIST

X

Крепление бака (Ref #7)

7

Part #B90-2412Y-00-00

VIEW IN LIST

X

Демпфер (Ref #8)

8

Part #B90-24145-00-00

VIEW IN LIST

X

Болт (Ref #9)

9

Part #90110-06245-00

VIEW IN LIST

X

Болт (Ref #9)

9

Part #90110-06245-00

VIEW IN LIST

X

Болт (Ref #9)

9

Part #90110-06245-00

VIEW IN LIST

X

Болт (Ref #9)

9

Part #90110-06245-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #10)

10

Part #904-80180-08-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #10)

10

Part #904-80180-08-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #10)

10

Part #904-80180-08-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #10)

10

Part #904-80180-08-00

VIEW IN LIST

X

Втулка (Ref #11)

11

Part #903-87062-66-00

VIEW IN LIST

X

Втулка (Ref #11)

11

Part #903-87062-66-00

VIEW IN LIST

X

Втулка (Ref #11)

11

Part #903-87062-66-00

VIEW IN LIST

X

Втулка (Ref #11)

11

Part #903-87062-66-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #92012-06030-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #92012-06030-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #92012-06030-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #92012-06030-00

VIEW IN LIST

X

Крепление бака (Ref #13)

13

Part #B90-24191-00-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-16003-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-16003-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-16003-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #14)

14

Part #90480-16003-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #903-87062-87-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #903-87062-87-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #903-87062-87-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #903-87062-87-00

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90111-06084-00

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90111-06084-00

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90111-06084-00

VIEW IN LIST

X

Болт (Ref #16)

16

Part #90111-06084-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #95817-08120-00

VIEW IN LIST

X

Крышка бака (Ref #18)

18

Part #1WS-24602-00-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #91312-05010-00

VIEW IN LIST

X

Насос топливный (Ref #21)

21

Part #1RC-13907-00-00

VIEW IN LIST

X

Крепление насоса (Ref #22)

22

Part #B90-24491-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #23)

23

Part #1RC-24486-00-00

VIEW IN LIST

X

Трубка 5 (Ref #25)

25

Part #1RC-24315-00-00

VIEW IN LIST

X

CLIP (Ref #26)

26

Part #90467-090A2-00

VIEW IN LIST

X

Трубка 1 (Ref #27)

27

Part #B90-13971-00-00

VIEW IN LIST

X

RIVET (Ref #28)

28

Part #90269-05055-00

VIEW IN LIST

X

RIVET (Ref #28)

28

Part #90269-05055-00

VIEW IN LIST

X

RIVET (Ref #28)

28

Part #90269-05055-00

VIEW IN LIST

X

RIVET (Ref #28)

28

Part #90269-05055-00

VIEW IN LIST

X

Крышка (Ref #29)

29

Part #B90-24217-00-00

VIEW IN LIST

X

Крепление (Ref #30)

30

Part #B90-2411F-00-00

VIEW IN LIST

X

Крепление (Ref #31)

31

Part #B90-2411L-00-00

VIEW IN LIST

X

Крепление бака (Ref #33)

33

Part #B90-2413Y-00-00

VIEW IN LIST

X

Демпфер (Ref #34)

34

Part #B90-24665-00-00

VIEW IN LIST

X

Демпфер (Ref #35)

35

Part #B90-2466M-00-00

VIEW IN LIST

X

Вставка (Ref #36)

36

Part #B90-24742-00-00

VIEW IN LIST

X

GROMMET (Ref #38)

38

Part #90480-01558-00

VIEW IN LIST

X

Крышка центральная (YB, чёрная) (Ref #40)

40

Part #B90-241B1-00-33

VIEW IN LIST

X

RIVET (Ref #42)

42

Part #902-69060-08-00

VIEW IN LIST

X

RIVET (Ref #42)

42

Part #902-69060-08-00

VIEW IN LIST

X

RIVET (Ref #42)

42

Part #902-69060-08-00

VIEW IN LIST

X

RIVET (Ref #42)

42

Part #902-69060-08-00

VIEW IN LIST

X

Заклёпка (фиксатор) (Ref #43)

43

Part #90269-07001-00

VIEW IN LIST

X

Заклёпка (фиксатор) (Ref #43)

43

Part #90269-07001-00

VIEW IN LIST

X

Заклёпка (фиксатор) (Ref #43)

43

Part #90269-07001-00

VIEW IN LIST

X

Заклёпка (фиксатор) (Ref #43)

43

Part #90269-07001-00

VIEW IN LIST

X

Бачок (Ref #45)

45

Part #2CR-24170-00-00

VIEW IN LIST

X

Демпфер (Ref #46)

46

Part #B90-24183-00-00

VIEW IN LIST

X

Крепление бачка (Ref #47)

47

Part #B90-2419F-00-00

VIEW IN LIST

X

Болт (Ref #48)

48

Part #92012-06012-00

VIEW IN LIST

X

Болт (Ref #48)

48

Part #92012-06012-00

VIEW IN LIST

X

Болт (Ref #48)

48

Part #92012-06012-00

VIEW IN LIST

X

Болт (Ref #48)

48

Part #92012-06012-00

VIEW IN LIST

X

Трубка 3 (Ref #49)

49

Part #B90-24313-00-00

VIEW IN LIST

X

Трубка 10 (Ref #51)

51

Part #B90-24321-00-00

VIEW IN LIST

X

CLIP (Ref #52)

52

Part #90467-100A1-00

VIEW IN LIST

X

CLIP (Ref #52)

52

Part #90467-11106-00

VIEW IN LIST

X

Зажим (Ref #53)

53

Part #90464-09M31-00

VIEW IN LIST

X

Label, Warning (Ref #54)

54

Part #4C8-21568-10-00

VIEW IN LIST

X

Наклейка (FUEL) (Ref #55)

55

Part #B88-2817K-00-00

VIEW IN LIST

X

Эмблема 3D (Ref #56)

56

Part #B34-2173B-00-00

VIEW IN LIST

X

Cover, Tank Side 1 Assy (Ref #57)

57

Part #B90-Y24HA-10-01

VIEW IN LIST

X

Cover, Tank Side 2 Assy (Ref #59)

59

Part #B90-Y24JA-10-01

VIEW IN LIST

X

Эмблема (Ref #60)

60

Part #B90-2416B-01-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  B90-24110-00-00

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  B90-24121-00-00

  Seat, Knee Grip 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90520-02013-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  B90-2414K-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  B90-2414N-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90520-10029-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  B90-2412Y-00-00

  Крепление бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  B90-24145-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90110-06245-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  904-80180-08-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  903-87062-66-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  92012-06030-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  B90-24191-00-00

  Крепление бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90480-16003-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  903-87062-87-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90111-06084-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95817-08120-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95827-08120-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-08120-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1WS-24602-00-00

  Крышка бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90110-05112-00

  Bolt, Hexagon

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91312-05010-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  1RC-13907-00-00

  Насос топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  B90-24491-00-00

  Крепление насоса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  1RC-24486-00-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  1RC-24315-00-00

  Трубка 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  B90-13971-00-00

  Трубка 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90269-05055-00

  RIVET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  B90-24217-00-00

  Крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  B90-2411F-00-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  B90-2411L-00-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90109-06309-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  B90-2413Y-00-00

  Крепление бака

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  B90-24665-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  B90-2466M-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  B90-24742-00-00

  Вставка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  92017-06020-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  90480-01558-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  B90-241B1-00-33

  Крышка центральная (YB, чёрная)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90109-06311-00

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  902-69060-08-00

  RIVET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90269-07001-00

  Заклёпка (фиксатор)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  90201-06M94-00

  Шайба

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  2CR-24170-00-00

  Бачок

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  B90-24183-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  B90-2419F-00-00

  Крепление бачка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 48

  Артикул:

  92012-06012-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  B90-24313-00-00

  Трубка 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  B90-24321-00-00

  Трубка 10

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90467-10041-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-11106-00 Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90467-100A1-00

  CLIP

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 52

  Артикул:

  90467-11106-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  90464-09M31-00

  Зажим

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  4C8-21568-10-00

  Label, Warning

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 55

  Артикул:

  B88-2817K-00-00

  Наклейка (FUEL)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 56

  Артикул:

  B34-2173B-00-00

  Эмблема 3D

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 57

  Артикул:

  B90-Y24HA-10-01

  Cover, Tank Side 1 Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 57

  Артикул:

  B90-Y24HA-30-1X

  Cover, Tank Side 1 Assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by B90-Y24HA-10-01 Доступно: Нет в наличии


  Нет в наличии
• 59

  Артикул:

  B90-Y24JA-30-1X

  Cover, Tank Side 2 Assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by B90-Y24JA-10-01 Доступно: Нет в наличии


  Нет в наличии
• 59

  Артикул:

  B90-Y24JA-10-01

  Cover, Tank Side 2 Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 60

  Артикул:

  B90-2416B-01-00

  Эмблема

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
