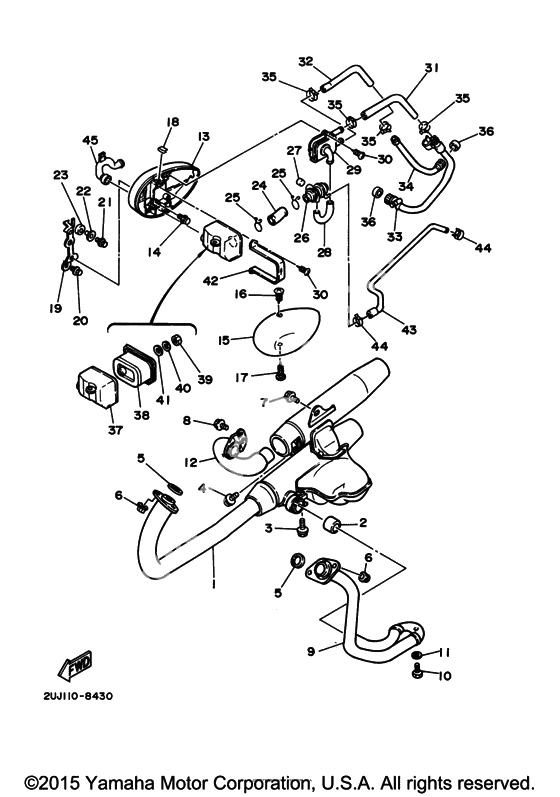

Выхлопная система

Выхлопная система

X

Muffler Comp. 1 (Ref #1)

1

Part #2UJ-14703-02-00

VIEW IN LIST

X

Gasket, muffler (Ref #2)

2

Part #4FU-14714-10-00

VIEW IN LIST

X

BOLT (Ref #3)

3

Part #95817-08035-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #95817-06025-00

VIEW IN LIST

X

Прокладка трубы (Ref #5)

5

Part #3DM-14613-00-00

VIEW IN LIST

X

Прокладка трубы (Ref #5)

5

Part #3DM-14613-00-00

VIEW IN LIST

X

Прокладка трубы (Ref #5)

5

Part #3DM-14613-00-00

VIEW IN LIST

X

Прокладка трубы (Ref #5)

5

Part #3DM-14613-00-00

VIEW IN LIST

X

Nut, flange (Ref #6)

6

Part #90179-06668-00

VIEW IN LIST

X

Nut, flange (Ref #6)

6

Part #90179-06668-00

VIEW IN LIST

X

Nut, flange (Ref #6)

6

Part #90179-06668-00

VIEW IN LIST

X

Nut, flange (Ref #6)

6

Part #90179-06668-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95807-10014-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95817-08012-00

VIEW IN LIST

X

Pipe, Exhaust 2 (Ref #9)

9

Part #2UJ-14621-00-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #90101-06576-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #929-90066-00-00

VIEW IN LIST

X

Pipe, Exhaust 3 (Ref #12)

12

Part #2UJ-14631-00-00

VIEW IN LIST

X

Plate, air cleaner (Ref #13)

13

Part #2GV-14663-00-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #95817-06020-00

VIEW IN LIST

X

Cover 1 (Ref #15)

15

Part #2GV-14603-00-00

VIEW IN LIST

X

Screw, Tapping (Ref #16)

16

Part #97704-40012-00

VIEW IN LIST

X

Screw,tapping (Ref #17)

17

Part #90163-04003-00

VIEW IN LIST

X

Nut, Spring (Ref #18)

18

Part #90183-04027-00

VIEW IN LIST

X

Plate, Cleaner Case Fitting (Ref #19)

19

Part #2UJ-14484-00-00

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #95817-06010-00

VIEW IN LIST

X

COLLAR (Ref #22)

22

Part #90387-07391-00

VIEW IN LIST

X

GROMMET (Ref #23)

23

Part #90385-10026-00

VIEW IN LIST

X

Hose, Bend 2 (Ref #24)

24

Part #3BM-14882-00-00

VIEW IN LIST

X

Clip (Ref #25)

25

Part #90467-26111-00

VIEW IN LIST

X

Clip (Ref #25)

25

Part #90467-26111-00

VIEW IN LIST

X

Clip (Ref #25)

25

Part #90467-26111-00

VIEW IN LIST

X

Clip (Ref #25)

25

Part #90467-26111-00

VIEW IN LIST

X

Крышка картера 2 (Ref #26)

26

Part #999-99999-99-00

VIEW IN LIST

X

Пробка (Ref #27)

27

Part #90338-10132-00

VIEW IN LIST

X

Hose, Bend 3 (Ref #28)

28

Part #3BM-14883-00-00

VIEW IN LIST

X

Hose, Bend 3 (Ref #28)

28

Part #3BM-14883-00-00

VIEW IN LIST

X

Hose, Bend 3 (Ref #28)

28

Part #3BM-14883-00-00

VIEW IN LIST

X

Hose, Bend 3 (Ref #28)

28

Part #3BM-14883-00-00

VIEW IN LIST

X

Screw,tapping (Ref #30)

30

Part #97707-60514-00

VIEW IN LIST

X

Screw,tapping (Ref #30)

30

Part #97707-60514-00

VIEW IN LIST

X

Screw,tapping (Ref #30)

30

Part #97707-60514-00

VIEW IN LIST

X

Screw,tapping (Ref #30)

30

Part #97707-60514-00

VIEW IN LIST

X

Hose, Bend 4 (Ref #31)

31

Part #3BG-14884-00-00

VIEW IN LIST

X

Hose, Bend 5 (Ref #32)

32

Part #3BG-14885-00-00

VIEW IN LIST

X

Pipe 3 (Ref #33)

33

Part #3BG-14873-00-00

VIEW IN LIST

X

Pipe 4 (Ref #34)

34

Part #3BG-14874-00-00

VIEW IN LIST

X

Gasket, muffler (Ref #36)

36

Part #4KM-14714-01-00

VIEW IN LIST

X

Gasket, muffler (Ref #36)

36

Part #4KM-14714-01-00

VIEW IN LIST

X

Gasket, muffler (Ref #36)

36

Part #4KM-14714-01-00

VIEW IN LIST

X

Gasket, muffler (Ref #36)

36

Part #4KM-14714-01-00

VIEW IN LIST

X

Case, air cleaner (Ref #37)

37

Part #42H-14857-00-00

VIEW IN LIST

X

Cap, Case (Ref #38)

38

Part #3BG-14858-00-00

VIEW IN LIST

X

Nut, flange (Ref #39)

39

Part #95317-05600-00

VIEW IN LIST

X

Washer, Plate (Ref #40)

40

Part #92907-05200-00

VIEW IN LIST

X

Washer, Plate (Ref #41)

41

Part #90202-05057-00

VIEW IN LIST

X

Bracket (Ref #42)

42

Part #3BM-14867-00-00

VIEW IN LIST

X

Hose, Vac Sensing 1 (Ref #43)

43

Part #3BG-13542-00-00

VIEW IN LIST

X

CLIP (Ref #44)

44

Part #90467-08092-00

VIEW IN LIST

X

CLIP (Ref #44)

44

Part #90467-08092-00

VIEW IN LIST

X

CLIP (Ref #44)

44

Part #90467-08092-00

VIEW IN LIST

X

CLIP (Ref #44)

44

Part #90467-08092-00

VIEW IN LIST

X

Hose, Bend 1 (Ref #45)

45

Part #1TA-14881-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2UJ-14703-02-00

  Muffler Comp. 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4FU-14714-00-00

  Gasket, muffler

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4FU-14714-10-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4FU-14714-10-00

  Gasket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  95817-08035-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95817-06025-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95807-06025-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06025-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  3DM-14613-00-00

  Прокладка трубы

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90179-06668-00

  Nut, flange

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95807-10014-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95807-08012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-08012-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95817-08012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  2UJ-14621-00-00

  Pipe, Exhaust 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90101-06576-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  929-90066-00-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2UJ-14631-00-00

  Pipe, Exhaust 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  2GV-14663-00-00

  Plate, air cleaner

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95807-06020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95817-06020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  2GV-14603-00-00

  Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  97704-40012-00

  Screw, Tapping

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90163-04003-00

  Screw,tapping

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90183-04027-00

  Nut, Spring

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  2UJ-14484-00-00

  Plate, Cleaner Case Fitting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  95807-06010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90387-07391-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90385-10026-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  3BM-14882-00-00

  Hose, Bend 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90467-26111-00

  Clip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  999-99999-99-00

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  3BG-14840-00-00

  Air Cut Valve Assembly

  Кол-во на узел:

  1

  Примечания:

  Replaced by 999-99999-99-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90338-10132-00

  Пробка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  3BM-14883-00-00

  Hose, Bend 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  42H-14808-00-00

  Клапан

  Кол-во на узел:

  1

  Примечания:

  Replaced by 999-99999-99-00 Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  97707-60514-00

  Screw,tapping

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  97707-60114-00

  Screw,tapping

  Кол-во на узел:

  5

  Примечания:

  Replaced by 97707-60514-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  3BG-14884-00-00

  Hose, Bend 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  3BG-14885-00-00

  Hose, Bend 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  3BG-14873-00-00

  Pipe 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  3BG-14874-00-00

  Pipe 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90468-08104-00

  CLIP

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  4KM-14714-01-00

  Gasket, muffler

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  42H-14857-00-00

  Case, air cleaner

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  3BG-14858-00-00

  Cap, Case

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  95317-05600-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  95307-05600-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95317-05600-00 Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  92907-05200-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90202-05057-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  3BM-14867-00-00

  Bracket

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  3BG-13542-00-00

  Hose, Vac Sensing 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  90467-08092-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  1TA-14881-00-00

  Hose, Bend 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
