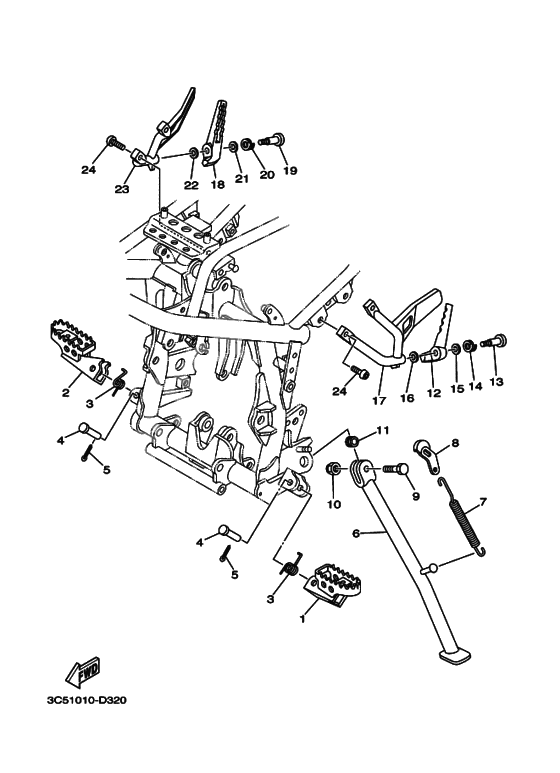

Stand, Footrest

Stand, Footrest

X

Footrest 1 (Ref #1)

1

Part #3LD-27411-10-00

VIEW IN LIST

X

Footrest 2 (Ref #2)

2

Part #3LD-27421-10-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #3)

3

Part #90508-20583-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #3)

3

Part #90508-20583-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #3)

3

Part #90508-20583-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #3)

3

Part #90508-20583-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

Подставка (Ref #6)

6

Part #3C5-27311-10-00

VIEW IN LIST

X

Пружина натяжения (Ref #7)

7

Part #90506-35473-00

VIEW IN LIST

X

Link, Side Stand (Ref #8)

8

Part #5XT-27315-01-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #90101-10013-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #10)

10

Part #90185-10060-00

VIEW IN LIST

X

Втулка (Ref #11)

11

Part #90387-10003-00

VIEW IN LIST

X

Footrest, Rear 1 (Ref #12)

12

Part #3XP-27431-02-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #90109-085F5-00

VIEW IN LIST

X

Пружина компрессора (Ref #14)

14

Part #90504-18031-00

VIEW IN LIST

X

Washer, Plate (Ref #15)

15

Part #92907-10600-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-083P5-00

VIEW IN LIST

X

Струбцина (Ref #17)

17

Part #3C5-27432-00-00

VIEW IN LIST

X

Footrest, Rear 2 (Ref #18)

18

Part #3XP-27441-02-00

VIEW IN LIST

X

Струбцина (Ref #23)

23

Part #3C5-27442-00-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92014-08020-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92014-08020-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92014-08020-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92014-08020-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3LD-27411-01-00

  Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LD-27411-10-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  3LD-27411-10-00

  Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-27421-01-00

  Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LD-27421-10-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-27421-10-00

  Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90508-20583-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90240-10101-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91401-25015-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  3C5-27311-10-00

  Подставка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90506-35473-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5XT-27315-01-00

  Link, Side Stand

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90101-10013-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90185-10060-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90387-10003-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3XP-27431-01-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3XP-27431-02-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3XP-27431-02-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90109-085F5-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90504-18005-00

  Пружина компрессора

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90504-18031-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90504-18031-00

  Пружина компрессора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  92907-10600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-083P5-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3C5-27432-00-00

  Струбцина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  3XP-27441-01-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3XP-27441-02-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  3XP-27441-02-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  3C5-27442-00-00

  Струбцина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  92014-08020-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
