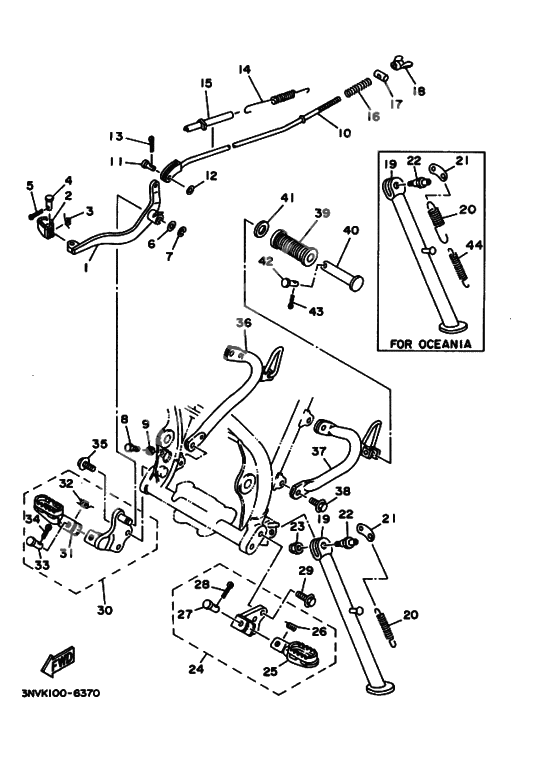

Support & repose pied

Support & repose pied

X

Pedal, Brake (Ref #1)

1

Part #55V-27211-00-00

VIEW IN LIST

X

Pedal, Brake (Ref #2)

2

Part #55V-27242-00-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #3)

3

Part #90508-14352-00

VIEW IN LIST

X

. PIN (Ref #4)

4

Part #91701-06022-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-20025-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-20015-00

VIEW IN LIST

X

Шайба (Ref #6)

6

Part #90201-12541-00

VIEW IN LIST

X

Circlip (Ref #7)

7

Part #93430-09038-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #8)

8

Part #970-17060-25-00

VIEW IN LIST

X

Nut, flange (Ref #9)

9

Part #95317-06700-00

VIEW IN LIST

X

Rod, brake (Ref #10)

10

Part #30X-27231-00-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #11)

11

Part #90240-06076-00

VIEW IN LIST

X

Washer, Plate (Ref #12)

12

Part #92907-06200-00

VIEW IN LIST

X

Пружина натяжения (Ref #14)

14

Part #90506-18289-00

VIEW IN LIST

X

COVER (Ref #15)

15

Part #1M1-27244-00-00

VIEW IN LIST

X

Spring, Compression (Ref #16)

16

Part #90501-10245-00

VIEW IN LIST

X

PIN (Ref #17)

17

Part #90249-12008-00

VIEW IN LIST

X

Nut, flange (Ref #18)

18

Part #90179-06411-00

VIEW IN LIST

X

Stand, Side (Ref #19)

19

Part #55V-27311-02-00

VIEW IN LIST

X

Stand, Side (Ref #19)

19

Part #55V-27311-02-00

VIEW IN LIST

X

Stand, Side (Ref #19)

19

Part #55V-27311-02-00

VIEW IN LIST

X

Stand, Side (Ref #19)

19

Part #55V-27311-02-00

VIEW IN LIST

X

Spring, main stand (Ref #20)

20

Part #4KN-27116-00-00

VIEW IN LIST

X

Spring, main stand (Ref #20)

20

Part #4KN-27116-00-00

VIEW IN LIST

X

Spring, main stand (Ref #20)

20

Part #4KN-27116-00-00

VIEW IN LIST

X

Spring, main stand (Ref #20)

20

Part #4KN-27116-00-00

VIEW IN LIST

X

Соединение, боковое (Ref #21)

21

Part #42U-27315-01-00

VIEW IN LIST

X

Соединение, боковое (Ref #21)

21

Part #42U-27315-01-00

VIEW IN LIST

X

Соединение, боковое (Ref #21)

21

Part #42U-27315-01-00

VIEW IN LIST

X

Соединение, боковое (Ref #21)

21

Part #42U-27315-01-00

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #90109-10635-00

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #90109-10635-00

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #90109-10635-00

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #90109-10635-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #23)

23

Part #90185-10037-00

VIEW IN LIST

X

Front Footrest Assembly (Left) (Ref #24)

24

Part #30X-27410-00-90

VIEW IN LIST

X

Footrest 1 (Ref #25)

25

Part #22W-27411-01-90

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #26)

26

Part #90508-20023-00

VIEW IN LIST

X

Палец (Ref #27)

27

Part #91701-08038-00

VIEW IN LIST

X

. PIN (Ref #28)

28

Part #91490-25020-00

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #958-17080-20-00

VIEW IN LIST

X

Front Footrest Assembly (Right) (Ref #30)

30

Part #55V-27420-00-90

VIEW IN LIST

X

Footrest 2 (Ref #31)

31

Part #22W-27421-01-90

VIEW IN LIST

X

Bracket 2 (Ref #36)

36

Part #55V-27442-10-00

VIEW IN LIST

X

Bracket 1 (Ref #37)

37

Part #26F-27432-10-00

VIEW IN LIST

X

Screw, Pan Head (Ref #38)

38

Part #92017-08016-00

VIEW IN LIST

X

Cover, Rear Footrest (Ref #39)

39

Part #120-27433-00-00

VIEW IN LIST

X

Footrest, Rear 1 (Ref #40)

40

Part #2GV-27431-00-00

VIEW IN LIST

X

Washer, Plate (Ref #41)

41

Part #902-01202-79-00

VIEW IN LIST

X

. PIN (Ref #42)

42

Part #91701-06032-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  55V-27211-00-00

  Pedal, Brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  55V-27242-00-00

  Pedal, Brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90508-14352-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  91701-06022-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91401-20012-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-20025-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91490-20025-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91490-20015-00

  . PIN

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-12541-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  93430-09038-00

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  970-17060-25-00

  Bolt, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90101-06288-00

  Bolt, Hexagon (360)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 970-17060-25-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95307-06700-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95317-06700-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95317-06700-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  30X-27231-00-00

  Rod, brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90240-06076-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  92907-06200-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90506-18154-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90506-18289-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90506-18289-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  1M1-27244-00-00

  COVER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90501-10245-00

  Spring, Compression

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90249-12008-00

  PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90179-06411-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90175-06013-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90179-06411-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  55V-27311-02-00

  Stand, Side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90506-29276-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4KN-27116-00-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  4KN-27116-00-00

  Spring, main stand

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  42U-27315-01-00

  Соединение, боковое

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90109-10635-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90185-10037-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  30X-27410-00-90

  Front Footrest Assembly (Left)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  22W-27411-01-90

  Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90508-20023-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90240-08084-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91701-08038-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  91701-08038-00

  Палец

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  91401-25012-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  958-17080-20-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  55V-27420-00-90

  Front Footrest Assembly (Right)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  22W-27421-01-90

  Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  55V-27442-10-00

  Bracket 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  55V-27442-00-33

  Bracket 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 55V-27442-10-00 Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  26F-27432-10-00

  Bracket 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  26F-27432-00-33

  Bracket 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 26F-27432-10-00 Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  92017-08016-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  120-27433-00-00

  Cover, Rear Footrest

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  120-27431-00-00

  Footrest, Rear 1

  Кол-во на узел:

  2

  Примечания:

  Replaced by 2GV-27431-00-00 Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  2GV-27431-00-00

  Footrest, Rear 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  902-01202-79-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  91701-06032-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
