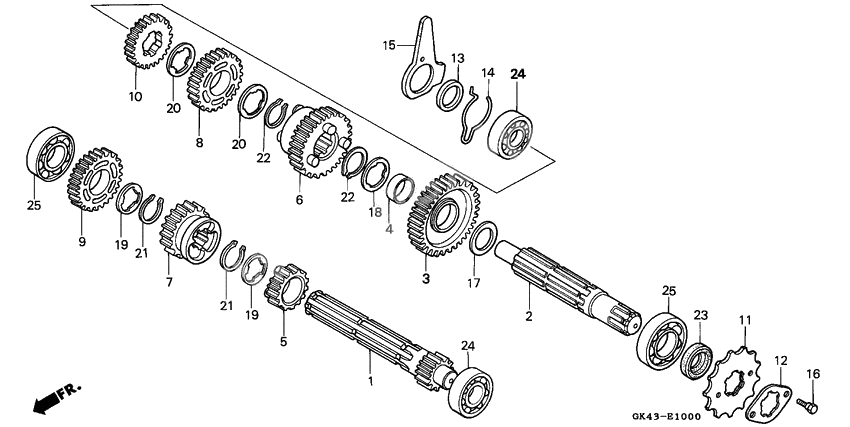

Transmission C50DF/G/DG/SN

Transmission C50DF/G/DG/SN

X

M/shaft,transmiss (Ref #1)

1

Part #23211-GB4-770

VIEW IN LIST

X

SHAFT,COUNTER (Ref #2)

2

Part #23221-GK4-000

VIEW IN LIST

X

Редуктор (Ref #3)

3

Part #23421-GB4-770

VIEW IN LIST

X

Втулка (Ref #4)

4

Part #23422-GB4-770

VIEW IN LIST

X

Gear.m/shaft 2nd (Ref #5)

5

Part #23431-GF6-000

VIEW IN LIST

X

Редуктор (Ref #6)

6

Part #23441-GB4-770

VIEW IN LIST

X

Gear,m-3 21t (Ref #7)

7

Part #23451-GK4-761

VIEW IN LIST

X

Шестерня (Ref #8)

8

Part #23461-GK4-762

VIEW IN LIST

X

Gear,m-4 24t (Ref #9)

9

Part #23471-GK4-761

VIEW IN LIST

X

Gear,countershaft (Ref #10)

10

Part #23481-GB4-771

VIEW IN LIST

X

Звездочка (Ref #11)

11

Part #23800-GB4-000

VIEW IN LIST

X

PLATE (Ref #12)

12

Part #23802-041-010

VIEW IN LIST

X

Coller,lock pl. (Ref #13)

13

Part #23911-GB4-770

VIEW IN LIST

X

Spg,change fricti (Ref #14)

14

Part #24305-GB4-770

VIEW IN LIST

X

Pl,drum,lock (Ref #15)

15

Part #24306-GB4-770

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #90084-041-000

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90452-GB4-770

VIEW IN LIST

X

Washer, spline (Ref #18)

18

Part #90461-GB4-770

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #90461-035-000

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #90461-035-000

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #90461-035-000

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #90461-035-000

VIEW IN LIST

X

Шайба (Ref #20)

20

Part #90461-459-010

VIEW IN LIST

X

Шайба (Ref #20)

20

Part #90461-459-010

VIEW IN LIST

X

Шайба (Ref #20)

20

Part #90461-459-010

VIEW IN LIST

X

Шайба (Ref #20)

20

Part #90461-459-010

VIEW IN LIST

X

Circlip, external, 17mm (Ref #21)

21

Part #90601-001-000

VIEW IN LIST

X

Circlip, external, 17mm (Ref #21)

21

Part #90601-001-000

VIEW IN LIST

X

Circlip, external, 17mm (Ref #21)

21

Part #90601-001-000

VIEW IN LIST

X

Circlip, external, 17mm (Ref #21)

21

Part #90601-001-000

VIEW IN LIST

X

Circlip (20mm) (Ref #22)

22

Part #90601-459-000

VIEW IN LIST

X

Circlip (20mm) (Ref #22)

22

Part #90601-459-000

VIEW IN LIST

X

Circlip (20mm) (Ref #22)

22

Part #90601-459-000

VIEW IN LIST

X

Circlip (20mm) (Ref #22)

22

Part #90601-459-000

VIEW IN LIST

X

Oil seal (17x29x5) (Ref #23)

23

Part #91203-GBG-900

VIEW IN LIST

X

Bearing, radial ball, 6001 (Ref #24)

24

Part #96100-6001000

VIEW IN LIST

X

Bearing, radial ball, 6001 (Ref #24)

24

Part #96100-6001000

VIEW IN LIST

X

Bearing, radial ball, 6001 (Ref #24)

24

Part #96100-6001000

VIEW IN LIST

X

Bearing, radial ball, 6001 (Ref #24)

24

Part #96100-6001000

VIEW IN LIST

X

Bearing, radial ball, 6003 (Ref #25)

25

Part #96100-6003000

VIEW IN LIST

X

Bearing, radial ball, 6003 (Ref #25)

25

Part #96100-6003000

VIEW IN LIST

X

Bearing, radial ball, 6003 (Ref #25)

25

Part #96100-6003000

VIEW IN LIST

X

Bearing, radial ball, 6003 (Ref #25)

25

Part #96100-6003000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  23211-GB4-770

  M/shaft,transmiss

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  23221-GK4-000

  SHAFT,COUNTER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  23421-GB4-770

  Редуктор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  23422-GB4-770

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  23431-GF6-000

  Gear.m/shaft 2nd

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  23441-GB4-770

  Редуктор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  23451-GK4-761

  Gear,m-3 21t

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  23461-GK4-762

  Шестерня

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  23471-GK4-761

  Gear,m-4 24t

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  23481-GB4-771

  Gear,countershaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  23800-GB4-000

  Звездочка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  23802-041-010

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  23911-GB4-770

  Coller,lock pl.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  24305-GB4-770

  Spg,change fricti

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  24306-GB4-770

  Pl,drum,lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90084-041-000

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90452-GB4-770

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90461-GB4-770

  Washer, spline

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90461-035-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90461-459-010

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90601-001-000

  Circlip, external, 17mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90601-459-000

  Circlip (20mm)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91203-GB5-762

  Oil seal (17x29x5)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91203-GBG-900 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91203-GBG-900

  Oil seal (17x29x5)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91203-GB5-761

  Oil seal (17x29x5)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91203-GBG-900 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  96100-6001000

  Bearing, radial ball, 6001

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  96100-6003000

  Bearing, radial ball, 6003

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
