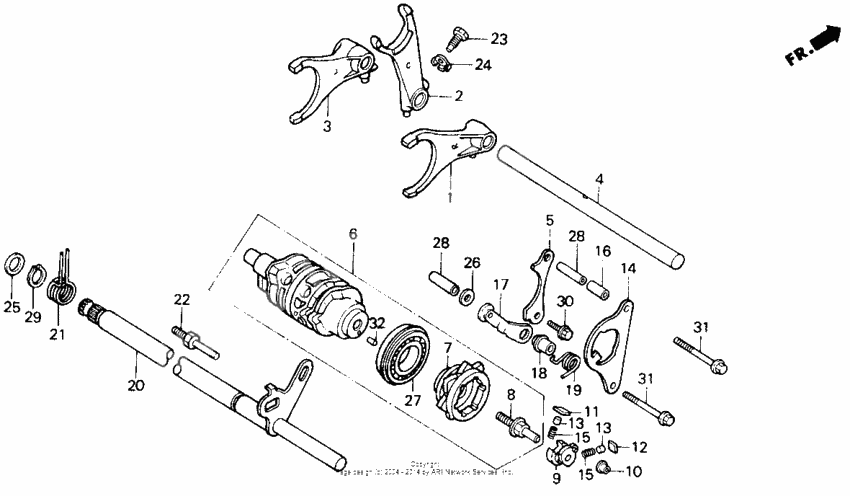

Gearshift drum
Gearshift drum
Fork,r.gearshift (Ref #1)
1
Part #24211-KT8-000
Fork,c gear shift (Ref #2)
2
Part #24212-KY2-000
Fork,l.gearshift (Ref #3)
3
Part #24213-KT8-000
SHAFT (Ref #4)
4
Part #24261-KT8-010
PLATE (Ref #5)
5
Part #24307-KT8-000
Drum comp.,gearsh (Ref #6)
6
Part #24310-KY2-000
Center (Ref #7)
7
Part #24312-KY2-310
Pin, shifter (Ref #8)
8
Part #24315-HA0-000
Shifter, drum (Ref #9)
9
Part #24321-KT8-030
Collar, shifter (Ref #10)
10
Part #24322-MM4-000
Pawl a, ratchet (Ref #11)
11
Part #24324-KA3-711
Pawl b, ratchet (Ref #12)
12
Part #24325-KA3-711
Plunger, pawl (Ref #13)
13
Part #24326-KBH-901
Plunger, pawl (Ref #13)
13
Part #24326-KBH-901
Plunger, pawl (Ref #13)
13
Part #24326-KBH-901
Plunger, pawl (Ref #13)
13
Part #24326-KBH-901
Плата (Ref #14)
14
Part #24328-KT8-000
Spring, pawl plunger (Ref #15)
15
Part #24329-KA3-740
Spring, pawl plunger (Ref #15)
15
Part #24329-KA3-740
Spring, pawl plunger (Ref #15)
15
Part #24329-KA3-740
Spring, pawl plunger (Ref #15)
15
Part #24329-KA3-740
COLLAR (Ref #16)
16
Part #24329-KT8-000
Stopper, drum (Ref #17)
17
Part #24430-KT8-000
Collar, drum stopper (Ref #18)
18
Part #24434-KT7-000
Spring, drum stopper (Ref #19)
19
Part #24435-KT8-010
Spindle comp.,gea (Ref #20)
20
Part #24610-KY2-000
Spring, shift return (Ref #21)
21
Part #24651-KT7-000
PIN (Ref #22)
22
Part #24652-035-000
Bolt, special (7x18) (Ref #23)
23
Part #90041-MB0-000
Шайба, стопорная (Ref #24)
24
Part #90407-MB0-000
Washer, 14mm (Ref #25)
25
Part #90451-155-000
Шайба (Ref #26)
26
Part #90485-040-000
Bearing (6905) (Ref #27)
27
Part #91007-MN4-003
Установочный штифт (Ref #28)
28
Part #91104-KT7-000
Установочный штифт (Ref #28)
28
Part #91104-KT7-000
Установочный штифт (Ref #28)
28
Part #91104-KT7-000
Установочный штифт (Ref #28)
28
Part #91104-KT7-000
Circlip (Ref #29)
29
Part #94510-14000
BOLT (Ref #30)
30
Part #95701-060-160-0
BOLT (Ref #31)
31
Part #95701-060-450-7
BOLT (Ref #31)
31
Part #95701-060-450-7
BOLT (Ref #31)
31
Part #95701-060-450-7
BOLT (Ref #31)
31
Part #95701-060-450-7
Roller, 4x8 (Ref #32)
32
Part #9622040080
