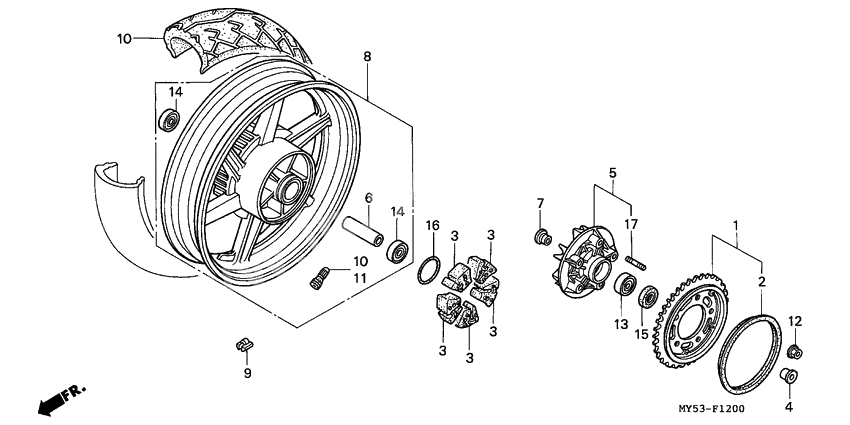

Rear wheel complete assy

Rear wheel complete assy

Rear wheel complete assy
Sprkt comp,final (Ref #1)
1
Part #41200-MY5-610
Arrester, noise (Ref #2)
2
Part #41212-MK4-010
Collar,rr.wheel (Ref #4)
4
Part #42312-MV1-000
Flange assy.,(dri (Ref #5)
5
Part #42610-MV1-000
Collar,rr axle di (Ref #6)
6
Part #42620-MY5-610
Collar b, rr. (Ref #7)
7
Part #42625-MA6-000
Wheel set*nh168m* (Ref #8)
8
Part #42650-MY5-305ZA
Грузик (Ref #9)
9
Part #42706-MB0-000
Грузик (Ref #9)
9
Part #42705-MCF-D60
Грузик (Ref #9)
9
Part #42704-MCF-D60
Tire assy,rr(dun) (Ref #10)
10
Part #42710-MY5-612
Tire assy,rr(dun) (Ref #10)
10
Part #42710-MY5-612
Tire assy,rr(dun) (Ref #10)
10
Part #42710-MY5-612
Tire assy,rr(dun) (Ref #10)
10
Part #42710-MY5-612
Tire assy,rr(bs) (Ref #10)
10
Part #42710-MY5-611
Tire assy,rr(bs) (Ref #10)
10
Part #42710-MY5-611
Tire assy,rr(bs) (Ref #10)
10
Part #42710-MY5-611
Tire assy,rr(bs) (Ref #10)
10
Part #42710-MY5-611
Клапан, обод колеса (Ref #11)
11
Part #42753-ML7-003
Клапан, обод колеса (Ref #11)
11
Part #42753-ML7-004
Nut, flange, 12mm (Ref #12)
12
Part #90306-KF0-003
Bearing (6204uu) (Ref #13)
13
Part #91052-MM5-003
Bearing (6303uu) (Ref #14)
14
Part #91054-MT6-832
Bearing (6303uu) (Ref #14)
14
Part #91054-MT6-832
Bearing (6303uu) (Ref #14)
14
Part #91054-MT6-832
Bearing (6303uu) (Ref #14)
14
Part #91054-MT6-832
Bearing (6303uu) (Ref #14)
14
Part #91051-KS4-003
Bearing (6303uu) (Ref #14)
14
Part #91051-KS4-003
Bearing (6303uu) (Ref #14)
14
Part #91051-KS4-003
Bearing (6303uu) (Ref #14)
14
Part #91051-KS4-003
Oil seal (28x47.2x7) (Ref #15)
15
Part #91252-MC4-013
O-ring (61x2) (Ref #16)
16
Part #91302-MA6-003
Болт заклепка (Ref #17)
17
Part #92900-12028-0E
+ -
  • 1
    41200-MY5-610

    Sprkt comp,final

    1
    Доступно: Нет в наличии
  • 2
    41212-MK4-010

    Arrester, noise

    1
    Доступно: Нет в наличии
  • 2
    41212-MK4-000

    Arrester, noise

    1
    Replaced by 41212-MK4-010 Доступно: Нет в наличии
  • 3
    41241-MA6-000

    Damper, rr. wheel

    5
    Доступно: Нет в наличии
  • 4
    42312-MV1-000

    Collar,rr.wheel

    1
    Доступно: Нет в наличии
  • 5
    42610-MV1-000

    Flange assy.,(dri

    1
    Доступно: Нет в наличии
  • 6
    42620-MY5-610

    Collar,rr axle di

    1
    Доступно: Нет в наличии
  • 7
    42625-MA6-000

    Collar b, rr.

    1
    Доступно: Нет в наличии
  • 8
    42650-MY5-305ZA

    Wheel set*nh168m*

    1
    Доступно: Нет в наличии
  • 9
    42706-MB0-000

    Грузик

    1
    Доступно: Нет в наличии
  • 9
    42705-MB0-000

    Грузик

    1
    Replaced by 42705-MCF-D60 Доступно: Нет в наличии
  • 9
    42704-MB0-000

    Грузик

    1
    Replaced by 42704-MCF-D60 Доступно: Нет в наличии
  • 9
    42705-MCF-D60

    Грузик

    1
    Доступно: Нет в наличии
  • 9
    42704-MCF-D60

    Грузик

    1
    Доступно: Нет в наличии
  • 10
    42710-MY5-612

    Tire assy,rr(dun)

    1
    Доступно: Нет в наличии
  • 10
    42710-MY5-611

    Tire assy,rr(bs)

    1
    Доступно: Нет в наличии
  • 11
    42753-ML7-003

    Клапан, обод колеса

    1
    Доступно: Нет в наличии
  • 11
    42753-ML7-004

    Клапан, обод колеса

    1
    Доступно: Нет в наличии
  • 12
    90306-KF0-003

    Nut, flange, 12mm

    5
    Доступно: Нет в наличии
  • 13
    91052-MM5-003

    Bearing (6204uu)

    1
    Доступно: Нет в наличии
  • 14
    91054-MT6-831

    Bearing (6303uu)

    2
    Replaced by 91051-KS4-003 Доступно: Нет в наличии
  • 14
    91054-MT6-832

    Bearing (6303uu)

    2
    Доступно: Нет в наличии
  • 14
    91051-KS4-003

    Bearing (6303uu)

    2
    Доступно: Нет в наличии
  • 15
    91252-MC4-013

    Oil seal (28x47.2x7)

    1
    Доступно: Нет в наличии
  • 15
    91252-MC4-003

    Oil seal (28x47.2x7)

    1
    Replaced by 91252-MC4-013 Доступно: Нет в наличии
  • 16
    91302-MA6-003

    O-ring (61x2)

    1
    Доступно: Нет в наличии
  • 17
    92900-12028-0E

    Болт заклепка

    5
    Доступно: Нет в наличии
