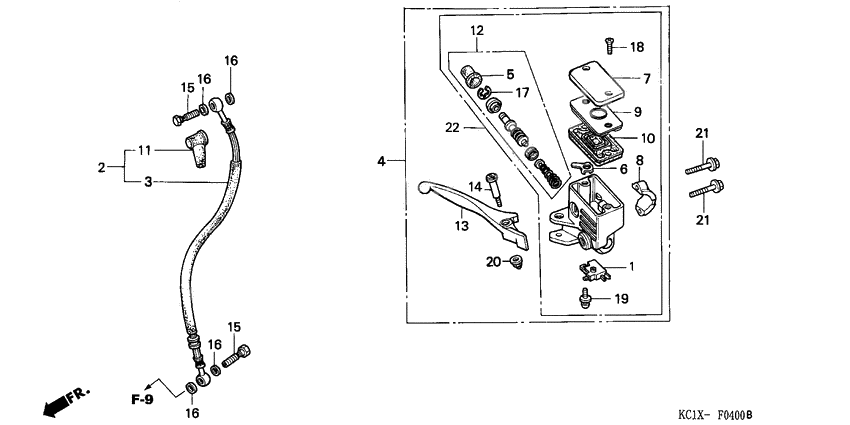

Fr. brake master cylinder

Fr. brake master cylinder

X

Switch, fr. stop (Ref #1)

1

Part #35340-MA5-671

VIEW IN LIST

X

Шланг (Ref #3)

3

Part #45126-KC1-751

VIEW IN LIST

X

Ботинок (Ref #5)

5

Part #45504-410-003

VIEW IN LIST

X

PROTECTOR (Ref #6)

6

Part #45512-MA6-006

VIEW IN LIST

X

Cap,m/c (Ref #7)

7

Part #45513-MN0-006

VIEW IN LIST

X

HOLDER (Ref #8)

8

Part #45516-KR3-900

VIEW IN LIST

X

Пластина (Ref #9)

9

Part #45518-MB4-671

VIEW IN LIST

X

DIAPHRAGM (Ref #10)

10

Part #45520-MA5-672

VIEW IN LIST

X

Master cylinder set (Ref #12)

12

Part #45530-MA4-671

VIEW IN LIST

X

Lever, r. handlebar (Ref #13)

13

Part #53175-MFR-305

VIEW IN LIST

X

Bolt, r (Ref #14)

14

Part #90114-MA5-671

VIEW IN LIST

X

Bolt, oil (10x22) (Ref #15)

15

Part #90145-MS9-612

VIEW IN LIST

X

Bolt, oil (10x22) (Ref #15)

15

Part #90145-MS9-612

VIEW IN LIST

X

Bolt, oil (10x22) (Ref #15)

15

Part #90145-MS9-612

VIEW IN LIST

X

Bolt, oil (10x22) (Ref #15)

15

Part #90145-MS9-612

VIEW IN LIST

X

Circlip (Ref #17)

17

Part #90651-MA5-671

VIEW IN LIST

X

Screw, flat, 4x12 (Ref #18)

18

Part #93600-040121A

VIEW IN LIST

X

Screw-washer (Ref #19)

19

Part #93893-040-120-7

VIEW IN LIST

X

Nut, cap, 6mm (Ref #20)

20

Part #90201-415-000

VIEW IN LIST

X

Болт (Ref #21)

21

Part #96001-0602207

VIEW IN LIST

X

Болт (Ref #21)

21

Part #96001-0602207

VIEW IN LIST

X

Болт (Ref #21)

21

Part #96001-0602207

VIEW IN LIST

X

Болт (Ref #21)

21

Part #96001-0602207

VIEW IN LIST

X

Cylinder sub assy. (Ref #22)

22

Part #45510-KC1-305

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  35340-MA5-671

  Switch, fr. stop

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  45126-KC1-751

  Шланг

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  45504-410-003

  Ботинок

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  45512-MA6-006

  PROTECTOR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  45513-MN0-006

  Cap,m/c

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  45516-KR3-900

  HOLDER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  45518-MB4-671

  Пластина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  45520-MA5-672

  DIAPHRAGM

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  45530-MA4-671

  Master cylinder set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  53175-ML5-006

  Lever, r. handlebar

  Кол-во на узел:

  1

  Примечания:

  Replaced by 53175-MFR-305 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  53175-MFR-305

  Lever, r. handlebar

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90114-MA5-671

  Bolt, r

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90145-MS9-611

  Bolt, oil (10x22)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90145-MS9-612 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90145-MS9-612

  Bolt, oil (10x22)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90545-300-000

  Шайба

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90651-MA5-671

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  93600-040121A

  Screw, flat, 4x12

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93893-040-121-7

  Screw-washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93893-040-120-7 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93893-040-120-7

  Screw-washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90201-415-000

  Nut, cap, 6mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  96001-0602207

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  45510-KC1-305

  Cylinder sub assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
