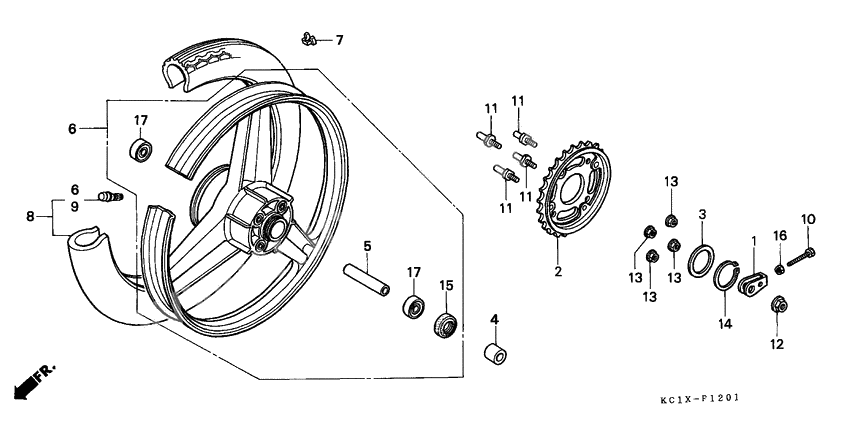

Rear wheel complete assy CB125TDJ/TP

Rear wheel complete assy CB125TDJ/TP

X

ADJUSTER,CHAIN (Ref #1)

1

Part #40543-KC1-730

VIEW IN LIST

X

Sprkt comp.,final (Ref #2)

2

Part #41200-KC1-730

VIEW IN LIST

X

Washer,53mm (Ref #3)

3

Part #41202-KM7-810

VIEW IN LIST

X

Colr, rr. wheel side (Ref #4)

4

Part #42312-KK4-000

VIEW IN LIST

X

Collar, rr. (Ref #5)

5

Part #42620-KB4-000

VIEW IN LIST

X

Wheel set,rr. (Ref #6)

6

Part #42650-KC1-730

VIEW IN LIST

X

Wheel set,rr. (Ref #6)

6

Part #42650-KC1-730

VIEW IN LIST

X

Wheel set,rr. (Ref #6)

6

Part #42650-KC1-730

VIEW IN LIST

X

Wheel set,rr. (Ref #6)

6

Part #42650-KC1-730

VIEW IN LIST

X

Грузик (Ref #7)

7

Part #42706-MB0-000

VIEW IN LIST

X

Грузик (Ref #7)

7

Part #42705-MCF-D60

VIEW IN LIST

X

Грузик (Ref #7)

7

Part #42704-MCF-D60

VIEW IN LIST

X

Tire assy. (Ref #8)

8

Part #42710-KC1-732

VIEW IN LIST

X

Tire assy. (3.25-18) (Ref #8)

8

Part #42710-KC1-731

VIEW IN LIST

X

Клапан, обод колеса (Ref #9)

9

Part #42753-GM9-743

VIEW IN LIST

X

Клапан, обод колеса (Ref #9)

9

Part #42753-ML7-004

VIEW IN LIST

X

Bolt,chain adjust (Ref #10)

10

Part #90119-258-000

VIEW IN LIST

X

Nut, u (14mm) (Ref #12)

12

Part #90305-GE8-003

VIEW IN LIST

X

Circlip,external, (Ref #14)

14

Part #90664-KM7-810

VIEW IN LIST

X

Oil seal (28x42x7) (Ref #15)

15

Part #91257-230-003

VIEW IN LIST

X

Гайка (Ref #16)

16

Part #94001-062-000-S

VIEW IN LIST

X

Bearing (6302uu) (Ref #17)

17

Part #96150-6302010

VIEW IN LIST

X

Bearing (6302uu) (Ref #17)

17

Part #96150-6302010

VIEW IN LIST

X

Bearing (6302uu) (Ref #17)

17

Part #96150-6302010

VIEW IN LIST

X

Bearing (6302uu) (Ref #17)

17

Part #96150-6302010

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  40543-KC1-730

  ADJUSTER,CHAIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  41200-KC1-730

  Sprkt comp.,final

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  41202-KM7-810

  Washer,53mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  42312-KK4-000

  Colr, rr. wheel side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  42620-KB4-000

  Collar, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  42650-KC1-730

  Wheel set,rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  42706-MB0-000

  Грузик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  42705-MB0-000

  Грузик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 42705-MCF-D60 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  42704-MB0-000

  Грузик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 42704-MCF-D60 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  42705-MCF-D60

  Грузик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  42704-MCF-D60

  Грузик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  42710-KC1-732

  Tire assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  42710-KC1-731

  Tire assy. (3.25-18)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  42753-GM9-743

  Клапан, обод колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  42753-ML7-004

  Клапан, обод колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90119-258-000

  Bolt,chain adjust

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90128-382-670

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90305-GE8-003

  Nut, u (14mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90305-MA1-003

  Nut, rr. (14mm)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90305-GE8-003 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90308-382-670

  Nut, flange, 10mm

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90664-KM7-810

  Circlip,external,

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91257-230-003

  Oil seal (28x42x7)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91257-230-005

  Oil seal (28x42x7)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91257-230-003 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94001-062-000-S

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94001-060-000-S

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 94001-062-000-S Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  96150-6302010

  Bearing (6302uu)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
