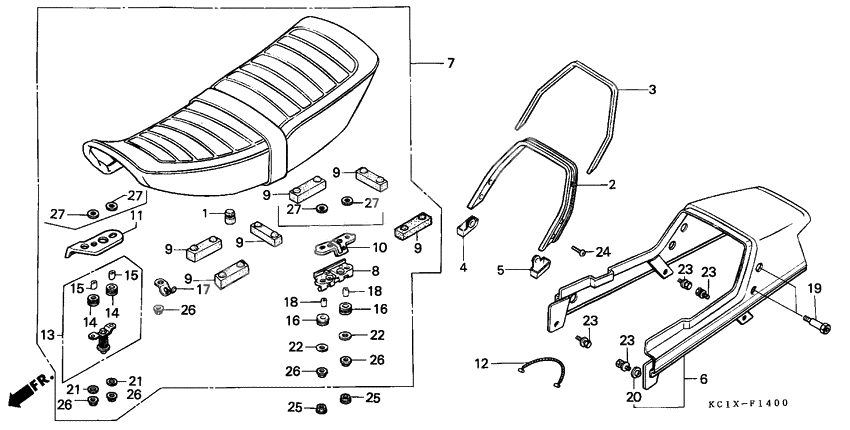

Seat/seat cowl

Seat/seat cowl

X

Rubber, a/clnr elem (Ref #1)

1

Part #17213-GB4-000

VIEW IN LIST

X

Bar,rr.grip (Ref #2)

2

Part #50400-KC1-700

VIEW IN LIST

X

Rubber,rr.grip ba (Ref #3)

3

Part #50401-KC1-700

VIEW IN LIST

X

Rub,r.rr.grip end (Ref #4)

4

Part #50405-KC1-000

VIEW IN LIST

X

Rub,l.rr.grip end (Ref #5)

5

Part #50406-KC1-000

VIEW IN LIST

X

Cowl set (Ref #6)

6

Part #77211-KC1-980ZA

VIEW IN LIST

X

Seat comp (Ref #7)

7

Part #77200-KC1-730

VIEW IN LIST

X

Hinge comp.,seat (Ref #8)

8

Part #77202-KC1-000

VIEW IN LIST

X

STAY (Ref #10)

10

Part #77206-KC1-000

VIEW IN LIST

X

STAY (Ref #11)

11

Part #77207-KC1-000

VIEW IN LIST

X

Стопор сидения (Ref #12)

12

Part #77208-KC1-000

VIEW IN LIST

X

Bar assy., seat lock (Ref #13)

13

Part #77220-340-003

VIEW IN LIST

X

Rubber, seat lock bar cushion (Ref #14)

14

Part #77228-340-003

VIEW IN LIST

X

Rubber, seat lock bar cushion (Ref #14)

14

Part #77228-340-003

VIEW IN LIST

X

Rubber, seat lock bar cushion (Ref #14)

14

Part #77228-340-003

VIEW IN LIST

X

Rubber, seat lock bar cushion (Ref #14)

14

Part #77228-340-003

VIEW IN LIST

X

Colr, seat lock bar (Ref #15)

15

Part #77229-340-003

VIEW IN LIST

X

Colr, seat lock bar (Ref #15)

15

Part #77229-340-003

VIEW IN LIST

X

Colr, seat lock bar (Ref #15)

15

Part #77229-340-003

VIEW IN LIST

X

Colr, seat lock bar (Ref #15)

15

Part #77229-340-003

VIEW IN LIST

X

Rubber, rr. fender cushion (Ref #16)

16

Part #80101-310-000

VIEW IN LIST

X

Rubber, rr. fender cushion (Ref #16)

16

Part #80101-310-000

VIEW IN LIST

X

Rubber, rr. fender cushion (Ref #16)

16

Part #80101-310-000

VIEW IN LIST

X

Rubber, rr. fender cushion (Ref #16)

16

Part #80101-310-000

VIEW IN LIST

X

Stay, lid stopper (Ref #17)

17

Part #81222-GA7-810

VIEW IN LIST

X

Collar, rr. fender (Ref #18)

18

Part #84705-310-000

VIEW IN LIST

X

Collar, rr. fender (Ref #18)

18

Part #84705-310-000

VIEW IN LIST

X

Collar, rr. fender (Ref #18)

18

Part #84705-310-000

VIEW IN LIST

X

Collar, rr. fender (Ref #18)

18

Part #84705-310-000

VIEW IN LIST

X

Bolt,grip bar set (Ref #19)

19

Part #90110-KC1-000

VIEW IN LIST

X

Washer, rr. cover (Ref #20)

20

Part #90506-425-000

VIEW IN LIST

X

Шайба (Ref #21)

21

Part #94103-06800

VIEW IN LIST

X

Шайба (Ref #21)

21

Part #94103-06800

VIEW IN LIST

X

Шайба (Ref #21)

21

Part #94103-06800

VIEW IN LIST

X

Шайба (Ref #21)

21

Part #94103-06800

VIEW IN LIST

X

Washer, plain, 6mm (Ref #22)

22

Part #90525-434-000

VIEW IN LIST

X

Washer, plain, 6mm (Ref #22)

22

Part #90525-434-000

VIEW IN LIST

X

Washer, plain, 6mm (Ref #22)

22

Part #90525-434-000

VIEW IN LIST

X

Washer, plain, 6mm (Ref #22)

22

Part #90525-434-000

VIEW IN LIST

X

Болт (Ref #24)

24

Part #93500-060-160-A

VIEW IN LIST

X

Nut, u, 6mm (Ref #25)

25

Part #90301-473-003

VIEW IN LIST

X

Nut, u, 6mm (Ref #25)

25

Part #90301-473-003

VIEW IN LIST

X

Nut, u, 6mm (Ref #25)

25

Part #90301-473-003

VIEW IN LIST

X

Nut, u, 6mm (Ref #25)

25

Part #90301-473-003

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  17213-GB4-000

  Rubber, a/clnr elem

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  50400-KC1-700

  Bar,rr.grip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  50401-KC1-700

  Rubber,rr.grip ba

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50405-KC1-000

  Rub,r.rr.grip end

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  50406-KC1-000

  Rub,l.rr.grip end

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  77211-KC1-980ZA

  Cowl set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  77200-KC1-730

  Seat comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  77202-KC1-000

  Hinge comp.,seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  77205-286-000

  Rubber b, seat setting

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  77206-KC1-000

  STAY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  77207-KC1-000

  STAY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  77208-KC1-000

  Стопор сидения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  77220-340-003

  Bar assy., seat lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  77228-340-003

  Rubber, seat lock bar cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  77229-340-003

  Colr, seat lock bar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  80101-310-000

  Rubber, rr. fender cushion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  81222-GA7-810

  Stay, lid stopper

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  84705-310-000

  Collar, rr. fender

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90110-KC1-000

  Bolt,grip bar set

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90506-425-000

  Washer, rr. cover

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90514-700-000

  Lock,washer tank

  Кол-во на узел:

  2

  Примечания:

  Replaced by 94103-06800 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  94103-06800

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90525-434-000

  Washer, plain, 6mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  93402-060-100-0

  Bolt-washer,6x10

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93500-060-160-A

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90301-473-003

  Nut, u, 6mm

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  94050-06080

  Гайка

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
