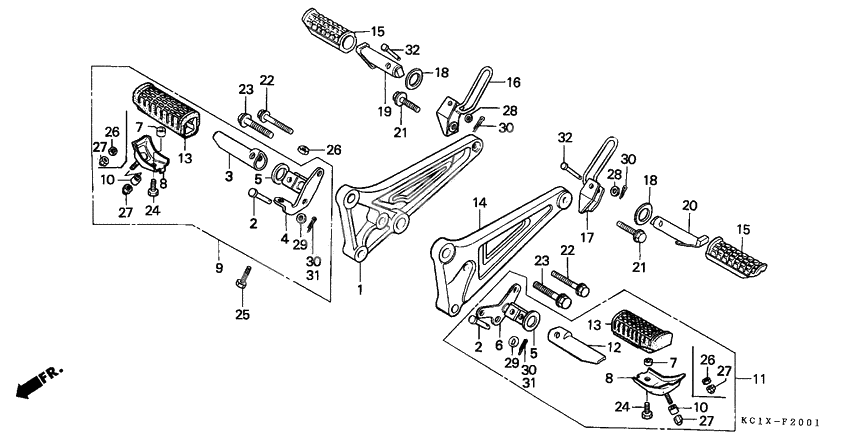

Step CB125TDJ/TP

Step CB125TDJ/TP

X

Holder, r. step (Ref #1)

1

Part #50600-KC1-000

VIEW IN LIST

X

Pin, main step bar joint (Ref #2)

2

Part #50603-KR0-010

VIEW IN LIST

X

Pin, main step bar joint (Ref #2)

2

Part #50603-KR0-010

VIEW IN LIST

X

Pin, main step bar joint (Ref #2)

2

Part #50603-KR0-010

VIEW IN LIST

X

Pin, main step bar joint (Ref #2)

2

Part #50603-KR0-010

VIEW IN LIST

X

Bar, r. main step (Ref #3)

3

Part #50612-KE8-000

VIEW IN LIST

X

Bracket,r.step (Ref #4)

4

Part #50614-KC1-700

VIEW IN LIST

X

PLATE (Ref #5)

5

Part #50614-KE8-000

VIEW IN LIST

X

PLATE (Ref #5)

5

Part #50614-KE8-000

VIEW IN LIST

X

PLATE (Ref #5)

5

Part #50614-KE8-000

VIEW IN LIST

X

PLATE (Ref #5)

5

Part #50614-KE8-000

VIEW IN LIST

X

Bracket,l.step (Ref #6)

6

Part #50615-KC1-730

VIEW IN LIST

X

Collar, 6.5x11x3 (Ref #7)

7

Part #50618-KE8-000

VIEW IN LIST

X

Collar, 6.5x11x3 (Ref #7)

7

Part #50618-KE8-000

VIEW IN LIST

X

Collar, 6.5x11x3 (Ref #7)

7

Part #50618-KE8-000

VIEW IN LIST

X

Collar, 6.5x11x3 (Ref #7)

7

Part #50618-KE8-000

VIEW IN LIST

X

Plate, main step (Ref #8)

8

Part #50619-KE5-000

VIEW IN LIST

X

Bar assy.,r.main (Ref #9)

9

Part #50630-KC1-730

VIEW IN LIST

X

Collar (6.4x10x7) (Ref #10)

10

Part #50631-KC1-730

VIEW IN LIST

X

Collar (6.4x10x7) (Ref #10)

10

Part #50631-KC1-730

VIEW IN LIST

X

Collar (6.4x10x7) (Ref #10)

10

Part #50631-KC1-730

VIEW IN LIST

X

Collar (6.4x10x7) (Ref #10)

10

Part #50631-KC1-730

VIEW IN LIST

X

Bar assy.,l.main (Ref #11)

11

Part #50640-KC1-730

VIEW IN LIST

X

Bar, l. main step (Ref #12)

12

Part #50643-KE8-000

VIEW IN LIST

X

Rubber, main step (Ref #13)

13

Part #50661-MF2-000

VIEW IN LIST

X

Rubber, main step (Ref #13)

13

Part #50661-MF2-000

VIEW IN LIST

X

Rubber, main step (Ref #13)

13

Part #50661-MF2-000

VIEW IN LIST

X

Rubber, main step (Ref #13)

13

Part #50661-MF2-000

VIEW IN LIST

X

Holder, l. step (Ref #14)

14

Part #50700-KC1-000

VIEW IN LIST

X

Rubber, pillion step (Ref #15)

15

Part #50710-KE8-000

VIEW IN LIST

X

Rubber, pillion step (Ref #15)

15

Part #50710-KE8-000

VIEW IN LIST

X

Rubber, pillion step (Ref #15)

15

Part #50710-KE8-000

VIEW IN LIST

X

Rubber, pillion step (Ref #15)

15

Part #50710-KE8-000

VIEW IN LIST

X

Bracket,r.pillion (Ref #16)

16

Part #50711-KC1-700

VIEW IN LIST

X

Bracket,l.pillion (Ref #17)

17

Part #50712-KC1-700

VIEW IN LIST

X

PLATE (Ref #18)

18

Part #50713-KC1-700

VIEW IN LIST

X

PLATE (Ref #18)

18

Part #50713-KC1-700

VIEW IN LIST

X

PLATE (Ref #18)

18

Part #50713-KC1-700

VIEW IN LIST

X

PLATE (Ref #18)

18

Part #50713-KC1-700

VIEW IN LIST

X

Bar,r.pillion ste (Ref #19)

19

Part #50715-KC1-670

VIEW IN LIST

X

Bar,l.pilloin ste (Ref #20)

20

Part #50718-KC1-670

VIEW IN LIST

X

Bolt,flange,10x28 (Ref #21)

21

Part #90102-KC1-730

VIEW IN LIST

X

Bolt,flange,10x28 (Ref #21)

21

Part #90102-KC1-730

VIEW IN LIST

X

Bolt,flange,10x28 (Ref #21)

21

Part #90102-KC1-730

VIEW IN LIST

X

Bolt,flange,10x28 (Ref #21)

21

Part #90102-KC1-730

VIEW IN LIST

X

Bolt,flange,8x35 (Ref #22)

22

Part #90106-KC1-730

VIEW IN LIST

X

Bolt,flange,8x35 (Ref #22)

22

Part #90106-KC1-730

VIEW IN LIST

X

Bolt,flange,8x35 (Ref #22)

22

Part #90106-KC1-730

VIEW IN LIST

X

Bolt,flange,8x35 (Ref #22)

22

Part #90106-KC1-730

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90130-KR3-740

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90130-KR3-740

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90130-KR3-740

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90130-KR3-740

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #96001-060-120-7

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #96001-060-120-7

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #96001-060-120-7

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #96001-060-120-7

VIEW IN LIST

X

Bolt,hex,6x25 (Ref #25)

25

Part #92101-06025-0G

VIEW IN LIST

X

Шайба (Ref #28)

28

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #28)

28

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #28)

28

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #28)

28

Part #94101-06800

VIEW IN LIST

X

Шайба (Ref #29)

29

Part #94101-08000

VIEW IN LIST

X

Шайба (Ref #29)

29

Part #94101-08000

VIEW IN LIST

X

Шайба (Ref #29)

29

Part #94101-08000

VIEW IN LIST

X

Шайба (Ref #29)

29

Part #94101-08000

VIEW IN LIST

X

PIN (Ref #31)

31

Part #94201-20150

VIEW IN LIST

X

PIN (Ref #31)

31

Part #94201-20150

VIEW IN LIST

X

PIN (Ref #31)

31

Part #94201-20150

VIEW IN LIST

X

PIN (Ref #31)

31

Part #94201-20150

VIEW IN LIST

X

Pin b (Ref #32)

32

Part #9501582000

VIEW IN LIST

X

Pin b (Ref #32)

32

Part #9501582000

VIEW IN LIST

X

Pin b (Ref #32)

32

Part #9501582000

VIEW IN LIST

X

Pin b (Ref #32)

32

Part #9501582000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  50600-KC1-000

  Holder, r. step

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  50603-KR0-010

  Pin, main step bar joint

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  50612-KE8-000

  Bar, r. main step

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  50614-KC1-700

  Bracket,r.step

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  50614-KE8-000

  PLATE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  50615-KC1-730

  Bracket,l.step

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  50618-KE8-000

  Collar, 6.5x11x3

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  50619-KE5-000

  Plate, main step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  50630-KC1-730

  Bar assy.,r.main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  50631-KC1-730

  Collar (6.4x10x7)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  50640-KC1-730

  Bar assy.,l.main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  50643-KE8-000

  Bar, l. main step

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  50661-MF2-000

  Rubber, main step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  50700-KC1-000

  Holder, l. step

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  50710-KE8-000

  Rubber, pillion step

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  50711-KC1-700

  Bracket,r.pillion

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  50712-KC1-700

  Bracket,l.pillion

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  50713-KC1-700

  PLATE

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  50715-KC1-670

  Bar,r.pillion ste

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  50715-KC1-700

  Bar,r.pillion ste

  Кол-во на узел:

  1

  Примечания:

  Replaced by 50715-KC1-670 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  50718-KC1-670

  Bar,l.pilloin ste

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  50718-KC1-700

  Bar,l.pilloin ste

  Кол-во на узел:

  1

  Примечания:

  Replaced by 50718-KC1-670 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90102-KC1-730

  Bolt,flange,10x28

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90106-KC1-730

  Bolt,flange,8x35

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90130-KR3-740

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  96001-060-120-7

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  92000-06012-1G

  Bolt,hex,6x12

  Кол-во на узел:

  2

  Примечания:

  Replaced by 96001-060-120-7 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  92101-06025-0G

  Bolt,hex,6x25

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  94002-060-000-S

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  94021-060-700-S

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  94101-06800

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  94101-06000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Replaced by 94101-06800 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  94101-08000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  9420116250

  PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  94201-16150

  PIN

  Кол-во на узел:

  2

  Примечания:

  Replaced by 9420116250 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  94201-20150

  PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  9501582000

  Pin b

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
