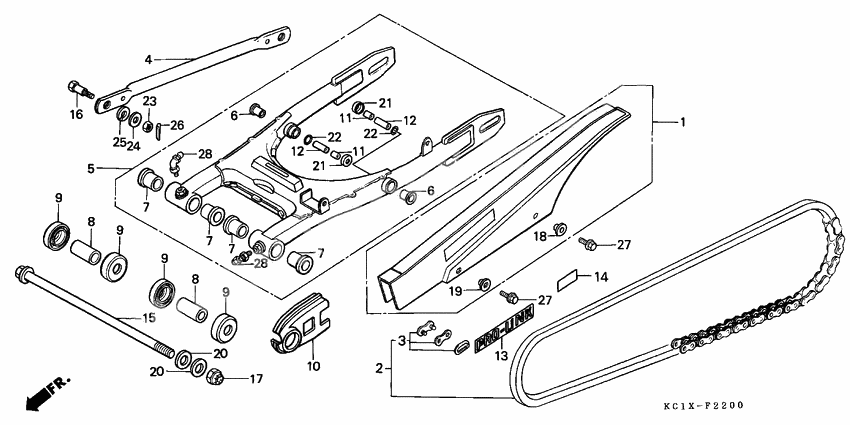

Swingarm/chain case

Swingarm/chain case

Swingarm/chain case
Case, drive chain (Ref #1)
1
Part #40510-KC1-000
Chain,drive (Ref #2)
2
Part #405W3-KE1-505
Master link (Ref #3)
3
Part #40531-355-013
Joint,drive chain (Ref #3)
3
Part #40531-KFC-902
Arm,rr.brake stop (Ref #4)
4
Part #43431-KC1-730
Fork assy.,rr. (Ref #5)
5
Part #52100-KC1-000
Bush,cush.pivot (Ref #6)
6
Part #52108-KC1-003
Bush,cush.pivot (Ref #6)
6
Part #52108-KC1-003
Bush,cush.pivot (Ref #6)
6
Part #52108-KC1-003
Bush,cush.pivot (Ref #6)
6
Part #52108-KC1-003
Collar, r. swingarm (Ref #8)
8
Part #52141-356-010
Collar, r. swingarm (Ref #8)
8
Part #52141-356-010
Collar, r. swingarm (Ref #8)
8
Part #52141-356-010
Collar, r. swingarm (Ref #8)
8
Part #52141-356-010
Slider,chain (Ref #10)
10
Part #52155-KC1-000
Bush,cushion arm (Ref #11)
11
Part #52462-KC1-003
Bush,cushion arm (Ref #11)
11
Part #52462-KC1-003
Bush,cushion arm (Ref #11)
11
Part #52462-KC1-003
Bush,cushion arm (Ref #11)
11
Part #52462-KC1-003
COLLAR (Ref #12)
12
Part #52463-MA2-010
COLLAR (Ref #12)
12
Part #52463-MA2-010
COLLAR (Ref #12)
12
Part #52463-MA2-010
COLLAR (Ref #12)
12
Part #52463-MA2-010
MARK (Ref #14)
14
Part #87505-KC1-902
Bolt, rr (Ref #15)
15
Part #90121-KB4-000
Bolt a, stopper arm (Ref #16)
16
Part #9281210000
Nut, u (14mm) (Ref #17)
17
Part #90305-GE8-003
Шайба (Ref #18)
18
Part #90512-KF9-900
Washer, 6x9 (Ref #19)
19
Part #90513-405-000
Washer, rr. (Ref #20)
20
Part #90526-268-000
Washer, rr. (Ref #20)
20
Part #90526-268-000
Washer, rr. (Ref #20)
20
Part #90526-268-000
Washer, rr. (Ref #20)
20
Part #90526-268-000
Seal,cush.conn. (Ref #21)
21
Part #91262-MA0-015
Seal,cush.conn. (Ref #21)
21
Part #91262-MA0-015
Seal,cush.conn. (Ref #21)
21
Part #91262-MA0-015
Seal,cush.conn. (Ref #21)
21
Part #91262-MA0-015
O-ring, 20.8x2.4 (Ref #22)
22
Part #91351-MG7-003
O-ring, 20.8x2.4 (Ref #22)
22
Part #91351-MG7-003
O-ring, 20.8x2.4 (Ref #22)
22
Part #91351-MG7-003
O-ring, 20.8x2.4 (Ref #22)
22
Part #91351-MG7-003
Гайка (Ref #23)
23
Part #94001-080-000-S
Шайба (Ref #24)
24
Part #94101-08000
Шайба (Ref #25)
25
Part #94111-10000
PIN (Ref #26)
26
Part #94201-20150
BOLT (Ref #27)
27
Part #95701-060-100-7
BOLT (Ref #27)
27
Part #95701-060-100-7
BOLT (Ref #27)
27
Part #95701-060-100-7
BOLT (Ref #27)
27
Part #95701-060-100-7
Fitting (b.76s) (Ref #28)
28
Part #9620180000
+ -
  • 1
    40510-KC1-000

    Case, drive chain

    1
    Доступно: Нет в наличии
  • 2
    40530-KC1-004

    Chain,drive

    1
    Replaced by 405W3-KE1-505 Доступно: Нет в наличии
  • 2
    405W3-KE1-505

    Chain,drive

    1
    Доступно: Нет в наличии
  • 2
    40530-KC1-003

    Chain,drive

    1
    Replaced by 405W3-KE1-505 Доступно: Нет в наличии
  • 3
    40531-427-004

    Joint,drive chain

    1
    Replaced by 40531-KFC-902 Доступно: Нет в наличии
  • 3
    40531-355-013

    Master link

    1
    Доступно: Нет в наличии
  • 3
    40531-KFC-902

    Joint,drive chain

    1
    Доступно: Нет в наличии
  • 4
    43431-KC1-730

    Arm,rr.brake stop

    1
    Доступно: Нет в наличии
  • 5
    52100-KC1-000

    Fork assy.,rr.

    1
    Доступно: Нет в наличии
  • 6
    52108-KC1-003

    Bush,cush.pivot

    2
    Доступно: Нет в наличии
  • 7
    52109-KC1-003

    Bush, rr. swingarm

    4
    Доступно: Нет в наличии
  • 8
    52141-356-010

    Collar, r. swingarm

    2
    Доступно: Нет в наличии
  • 9
    52144-GC4-005

    DUST SEAL

    4
    Доступно: Нет в наличии
  • 9
    52144-GC4-003

    DUST SEAL

    4
    Replaced by 52144-GC4-005 Доступно: Нет в наличии
  • 10
    52155-KC1-000

    Slider,chain

    1
    Доступно: Нет в наличии
  • 11
    52462-KC1-003

    Bush,cushion arm

    2
    Доступно: Нет в наличии
  • 12
    52463-MA2-010

    COLLAR

    2
    Доступно: Нет в наличии
  • 14
    87505-KC1-902

    MARK

    1
    Доступно: Нет в наличии
  • 15
    90121-KB4-000

    Bolt, rr

    1
    Доступно: Нет в наличии
  • 16
    9281210000

    Bolt a, stopper arm

    1
    Доступно: Нет в наличии
  • 17
    90305-GE8-003

    Nut, u (14mm)

    1
    Доступно: Нет в наличии
  • 18
    90512-KF9-900

    Шайба

    1
    Доступно: Нет в наличии
  • 18
    90512-422-000

    Шайба

    1
    Replaced by 90512-KF9-900 Доступно: Нет в наличии
  • 19
    90513-405-000

    Washer, 6x9

    1
    Доступно: Нет в наличии
  • 20
    90526-268-000

    Washer, rr.

    1
    Доступно: Нет в наличии
  • 21
    91262-MA0-015

    Seal,cush.conn.

    2
    Доступно: Нет в наличии
  • 21
    91262-MA0-013

    Seal,cush.conn.

    2
    Replaced by 91262-MA0-015 Доступно: Нет в наличии
  • 22
    91351-MG7-003

    O-ring, 20.8x2.4

    2
    Доступно: Нет в наличии
  • 22
    91306-921-000

    O-ring, 20.8x2.4

    2
    Replaced by 91351-MG7-003 Доступно: Нет в наличии
  • 23
    94001-080-000-S

    Гайка

    1
    Доступно: Нет в наличии
  • 24
    94101-08000

    Шайба

    1
    Доступно: Нет в наличии
  • 25
    94111-10000

    Шайба

    1
    Доступно: Нет в наличии
  • 26
    94201-20150

    PIN

    1
    Доступно: Нет в наличии
  • 27
    95701-060-100-7

    BOLT

    2
    Доступно: Нет в наличии
  • 28
    9620180000

    Fitting (b.76s)

    2
    Доступно: Нет в наличии
