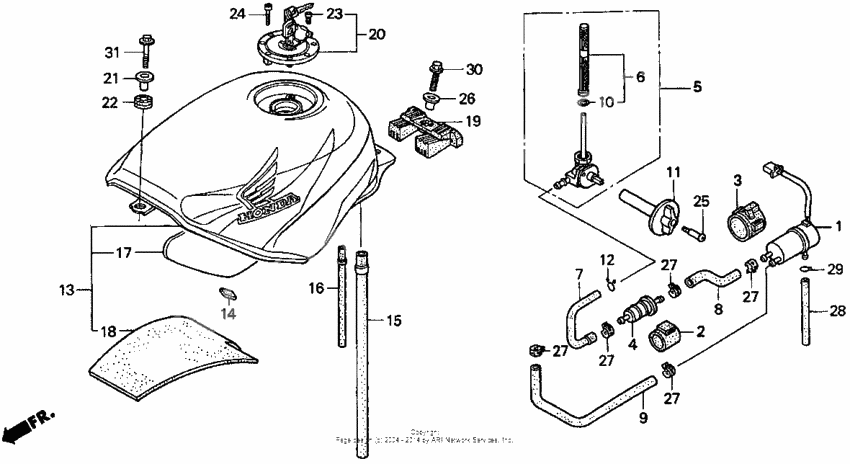

Fuel tank

Fuel tank

Fuel tank
Pump assy., fuel (Ref #1)
1
Part #16710-MAL-601
Holder, strainer (Ref #2)
2
Part #16711-MF2-000
Rubber fuel pump (Ref #3)
3
Part #16711-KAF-305
Strainer, fuel (Ref #4)
4
Part #16900-MG8-003
Petcock assy. (Ref #5)
5
Part #16950-MAL-603
Screen set (Ref #6)
6
Part #16952-MAL-601
Tube a, fuel (Ref #7)
7
Part #16955-MAL-600
Tube b, fuel (Ref #8)
8
Part #16956-MAL-600
Tube c, fuel (Ref #9)
9
Part #16957-MAL-600
Прокладка (Ref #10)
10
Part #16958-KM9-005
Lever, petcock (Ref #11)
11
Part #16965-MV9-000
CLIP (Ref #12)
12
Part #17371-174-670
Tank, fuel (type3) (Ref #13)
13
Part #17506-MAL-A80ZA
Tank, fuel (type2) (Ref #13)
13
Part #17506-MAL-A00ZB
Tank, fuel (type1) (Ref #13)
13
Part #17506-MAL-A00ZA
Резинка топливного бака (Ref #14)
14
Part #17516-MAL-600
Трубка дренажная (Ref #15)
15
Part #17531-MV9-010
Tube, breather (Ref #16)
16
Part #17532-MV9-010
Коврик (Ref #17)
17
Part #17541-MV9-300
Mat b (Ref #18)
18
Part #17542-MAL-600
Rubber, rr (Ref #19)
19
Part #17613-473-000
Крышка топливного бака (Ref #20)
20
Part #17620-MT4-030
Collar, setting (Ref #21)
21
Part #61104-422-000
Collar, setting (Ref #21)
21
Part #61104-422-000
Collar, setting (Ref #21)
21
Part #61104-422-000
Collar, setting (Ref #21)
21
Part #61104-422-000
RUBBER (Ref #22)
22
Part #84703-425-000
Bolt, socket (4x6) (Ref #23)
23
Part #90073-MT4-000
Bolt, socket (4x21) (Ref #24)
24
Part #90074-MT4-000
Болт (Ref #25)
25
Part #90116-KY6-000
COLLAR (Ref #26)
26
Part #90551-MG7-000
Bulk hose (4.5x3000) (Ref #28)
28
Part #95001-450-0350M
CLIP (Ref #29)
29
Part #95002-50000
BOLT (Ref #30)
30
Part #95701-080-250-0
Болт (Ref #31)
31
Part #96001-0602207
+ -
  • 1
    16710-MAL-601

    Pump assy., fuel

    1
    Доступно: Нет в наличии
  • 2
    16711-MF2-000

    Holder, strainer

    1
    Доступно: Нет в наличии
  • 3
    16711-KAF-305

    Rubber fuel pump

    1
    Доступно: Нет в наличии
  • 4
    16900-MG8-003

    Strainer, fuel

    1
    Доступно: Нет в наличии
  • 5
    16950-MAL-603

    Petcock assy.

    1
    Доступно: Нет в наличии
  • 6
    16952-MAL-601

    Screen set

    1
    Доступно: Нет в наличии
  • 7
    16955-MAL-600

    Tube a, fuel

    1
    Доступно: Нет в наличии
  • 8
    16956-MAL-600

    Tube b, fuel

    1
    Доступно: Нет в наличии
  • 9
    16957-MAL-600

    Tube c, fuel

    1
    Доступно: Нет в наличии
  • 10
    16958-KM9-005

    Прокладка

    1
    Доступно: Нет в наличии
  • 11
    16965-MV9-000

    Lever, petcock

    1
    Доступно: Нет в наличии
  • 12
    17371-174-670

    CLIP

    1
    Доступно: Нет в наличии
  • 13
    17506-MAL-A80ZA

    Tank, fuel (type3)

    1
    Доступно: Нет в наличии
  • 13
    17506-MAL-A00ZB

    Tank, fuel (type2)

    1
    Доступно: Нет в наличии
  • 13
    17506-MAL-A00ZA

    Tank, fuel (type1)

    1
    Доступно: Нет в наличии
  • 14
    17516-MAL-600

    Резинка топливного бака

    2
    Доступно: Нет в наличии
  • 15
    17531-MV9-010

    Трубка дренажная

    1
    Доступно: Нет в наличии
  • 16
    17532-MV9-010

    Tube, breather

    1
    Доступно: Нет в наличии
  • 17
    17541-MV9-300

    Коврик

    2
    Доступно: Нет в наличии
  • 18
    17542-MAL-600

    Mat b

    1
    Доступно: Нет в наличии
  • 19
    17613-473-000

    Rubber, rr

    1
    Доступно: Нет в наличии
  • 20
    17620-MT4-030

    Крышка топливного бака

    1
    Доступно: Нет в наличии
  • 21
    61104-422-000

    Collar, setting

    1
    Доступно: Нет в наличии
  • 22
    84703-425-000

    RUBBER

    1
    Доступно: Нет в наличии
  • 23
    90073-MT4-000

    Bolt, socket (4x6)

    4
    Доступно: Нет в наличии
  • 24
    90074-MT4-000

    Bolt, socket (4x21)

    3
    Доступно: Нет в наличии
  • 25
    90116-KY6-000

    Болт

    1
    Доступно: Нет в наличии
  • 26
    90551-MG7-000

    COLLAR

    1
    Доступно: Нет в наличии
  • 27
    90682-SA0-671

    CLAMP

    5
    Доступно: Нет в наличии
  • 28
    95001-450-0350M

    Bulk hose (4.5x3000)

    1
    Доступно: Нет в наличии
  • 29
    95002-50000

    CLIP

    1
    Доступно: Нет в наличии
  • 30
    95701-080-250-0

    BOLT

    1
    Доступно: Нет в наличии
  • 31
    96001-0602207

    Болт

    1
    Доступно: Нет в наличии
