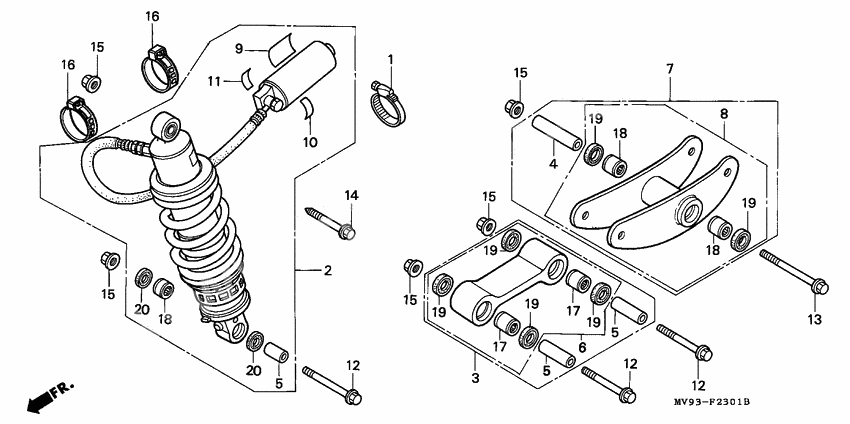

Rear cushion

Rear cushion

X

Band, sub-tank (Ref #1)

1

Part #50252-KV3-781

VIEW IN LIST

X

Shock absorber, rr. (Ref #2)

2

Part #52400-MV9-661

VIEW IN LIST

X

ROD ASSY (Ref #3)

3

Part #52460-KV3-830

VIEW IN LIST

X

COLLAR (Ref #4)

4

Part #52463-KM3-000

VIEW IN LIST

X

Arm, shock absorber (Ref #7)

7

Part #52470-MV9-000

VIEW IN LIST

X

Label, rr. (Ref #9)

9

Part #87516-KV6-610

VIEW IN LIST

X

LABEL (Ref #11)

11

Part #87519-KV3-841

VIEW IN LIST

X

Болт (Ref #13)

13

Part #90107-969-000

VIEW IN LIST

X

Болт (Ref #14)

14

Part #90120-HC4-000

VIEW IN LIST

X

Band, wire (black) (Ref #16)

16

Part #90652-KT1-771

VIEW IN LIST

X

Band, wire (black) (Ref #16)

16

Part #90652-KT1-771

VIEW IN LIST

X

Band, wire (black) (Ref #16)

16

Part #90652-KT1-771

VIEW IN LIST

X

Band, wire (black) (Ref #16)

16

Part #90652-KT1-771

VIEW IN LIST

X

Bearing (17x24x25) (Ref #17)

17

Part #91072-MJ0-003

VIEW IN LIST

X

Bearing (17x24x25) (Ref #17)

17

Part #91072-MJ0-003

VIEW IN LIST

X

Bearing (17x24x25) (Ref #17)

17

Part #91072-MJ0-003

VIEW IN LIST

X

Bearing (17x24x25) (Ref #17)

17

Part #91072-MJ0-003

VIEW IN LIST

X

Oil seal (17x27x5) (Ref #20)

20

Part #91202-HC5-005

VIEW IN LIST

X

Oil seal (17x27x5) (Ref #20)

20

Part #91202-HC5-005

VIEW IN LIST

X

Oil seal (17x27x5) (Ref #20)

20

Part #91202-HC5-005

VIEW IN LIST

X

Oil seal (17x27x5) (Ref #20)

20

Part #91202-HC5-005

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  50252-KV3-781

  Band, sub-tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  52400-MV9-661

  Shock absorber, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  52460-KV3-830

  ROD ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  52463-KM3-000

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  52463-KV3-000

  Collar, cushion arm

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  52470-MV9-000

  Arm, shock absorber

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  87516-KV6-610

  Label, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  87519-KV3-841

  LABEL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90105-GE3-760

  Болт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90107-969-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90120-HC4-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90304-GE8-003

  Nut, u, 10mm

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90652-KT1-771

  Band, wire (black)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  91072-MJ0-003

  Bearing (17x24x25)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  91071-KM4-004

  Bearing, needle

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91072-MJ0-003 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  91072-KT7-003

  Bearing, needle, 17x24x20 (ntn)

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  91262-KV3-831

  САЛЬНИК ВТУЛКИ АМОРТИЗАТОРА

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91262-MG7-005

  Oil seal (17x27x5)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91202-HC5-005 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91202-HC5-005

  Oil seal (17x27x5)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
