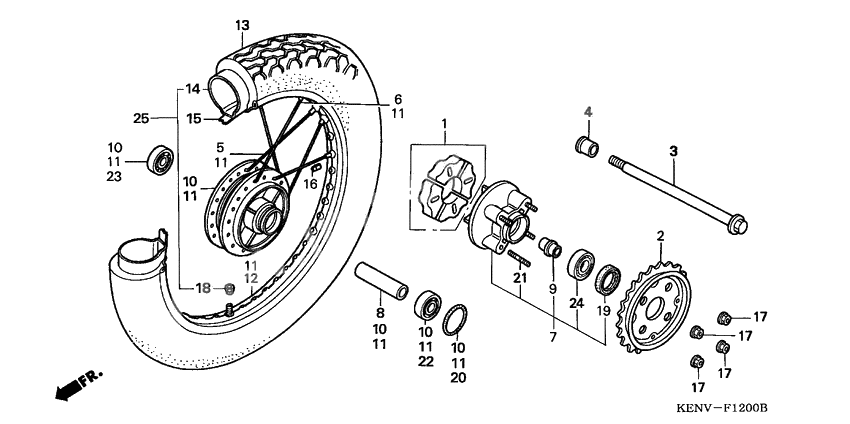

Rear wheel complete assy

Rear wheel complete assy

Rear wheel complete assy
Damper set, wheel (Ref #1)
1
Part #06410-KR3-620
Damper set, wheel (Ref #1)
1
Part #06410-KR3-620
Damper set, wheel (Ref #1)
1
Part #06410-KR3-620
Damper set, wheel (Ref #1)
1
Part #06410-KR3-620
Sprkt final driven 3 (Ref #2)
2
Part #41200-KEN-740
Axle, rr. wheel (Ref #3)
3
Part #42301-KR3-601
Collar rr wheel side (Ref #4)
4
Part #42312-KEB-620
Spoke set a, rr. (Ref #5)
5
Part #42610-KR3-405
Spoke set b (b9x122) (Ref #6)
6
Part #42611-KR3-405
Flange sub-assy. (Ref #7)
7
Part #42615-KR3-620
Collar rr axel dist. (Ref #8)
8
Part #42620-KEB-620
Collar b, rr. (Ref #9)
9
Part #42625-KR3-000
Rim, rr. wheel (Ref #12)
12
Part #42701-KR3-023
Tire,rr (bs) (Ref #13)
13
Part #42711-KR3-U01
Tire (130/90-15) (Ref #13)
13
Part #42711-KR3-J03
Flap, tire (2.75-15) (Ref #15)
15
Part #42713-KR3-004
Flap, tire (2.75-15) (Ref #15)
15
Part #42713-KR3-003
Балансир (Ref #16)
16
Part #44606-283-000
Nut, tire valve (Ref #18)
18
Part #90306-371-003
Oil seal (28x42x7) (Ref #19)
19
Part #91257-230-003
O-ring, 42mm (Ref #20)
20
Part #91304-704-000
Болт заклепка (Ref #21)
21
Part #92716-10045-0E
Bearing (6202u) (Ref #22)
22
Part #91051-KEB-G01
Bearing (6302u) (Ref #23)
23
Part #91051-KC2-881
Bearing, radial ball, 6004uu (Ref #24)
24
Part #96150-6004010
Tube, tire (130/90-15) (dunlop (Ref #25)
25
Part #04401-KEN-A92
Tube, tire (130/90-15) (bs) (Ref #25)
25
Part #04401-KEN-A91
+ -
  • 1
    06410-KR3-620

    Damper set, wheel

    1
    Доступно: Нет в наличии
  • 2
    41200-KEN-740

    Sprkt final driven 3

    1
    Доступно: Нет в наличии
  • 3
    42301-KR3-601

    Axle, rr. wheel

    1
    Доступно: Нет в наличии
  • 4
    42312-KEB-620

    Collar rr wheel side

    1
    Доступно: Нет в наличии
  • 5
    42610-KR3-405

    Spoke set a, rr.

    18
    Доступно: Нет в наличии
  • 6
    42611-KR3-405

    Spoke set b (b9x122)

    18
    Доступно: Нет в наличии
  • 7
    42615-KR3-620

    Flange sub-assy.

    1
    Доступно: Нет в наличии
  • 8
    42620-KEB-620

    Collar rr axel dist.

    1
    Доступно: Нет в наличии
  • 9
    42625-KR3-000

    Collar b, rr.

    1
    Доступно: Нет в наличии
  • 10
    42635-KEB-G00

    Hub sub assy,rr

    1
    Доступно: Нет в наличии
  • 11
    42650-KEB-G00

    Wheel sub assy,rr

    1
    Доступно: Нет в наличии
  • 12
    42701-KR3-023

    Rim, rr. wheel

    1
    Доступно: Нет в наличии
  • 12
    42701-KR3-013

    Rim, rr. wheel

    1
    Replaced by 42701-KR3-023 Доступно: Нет в наличии
  • 13
    42711-KR3-U01

    Tire,rr (bs)

    1
    Доступно: Нет в наличии
  • 13
    42711-KR3-J03

    Tire (130/90-15)

    1
    Доступно: Нет в наличии
  • 13
    42711-KR3-J02

    Tire (130/90-15)

    1
    Replaced by 42711-KR3-J03 Доступно: Нет в наличии
  • 13
    42711-KR3-607

    Tire,rr (bs)

    1
    Replaced by 42711-KR3-U01 Доступно: Нет в наличии
  • 15
    42713-KR3-004

    Flap, tire (2.75-15)

    1
    Доступно: Нет в наличии
  • 15
    42713-KR3-003

    Flap, tire (2.75-15)

    1
    Доступно: Нет в наличии
  • 16
    44606-283-000

    Балансир

    1
    Доступно: Нет в наличии
  • 17
    90304-GE8-003

    Nut, u, 10mm

    4
    Доступно: Нет в наличии
  • 18
    90306-371-003

    Nut, tire valve

    1
    Доступно: Нет в наличии
  • 19
    91257-230-003

    Oil seal (28x42x7)

    1
    Доступно: Нет в наличии
  • 19
    91257-230-005

    Oil seal (28x42x7)

    1
    Replaced by 91257-230-003 Доступно: Нет в наличии
  • 20
    91304-704-000

    O-ring, 42mm

    1
    Доступно: Нет в наличии
  • 21
    92716-10045-0E

    Болт заклепка

    4
    Доступно: Нет в наличии
  • 22
    91051-KEB-G01

    Bearing (6202u)

    1
    Доступно: Нет в наличии
  • 23
    91051-KC2-881

    Bearing (6302u)

    1
    Доступно: Нет в наличии
  • 24
    96150-6004010

    Bearing, radial ball, 6004uu

    1
    Доступно: Нет в наличии
  • 25
    04401-KEN-A92

    Tube, tire (130/90-15) (dunlop

    1
    Доступно: Нет в наличии
  • 25
    04401-KEN-A91

    Tube, tire (130/90-15) (bs)

    1
    Доступно: Нет в наличии
