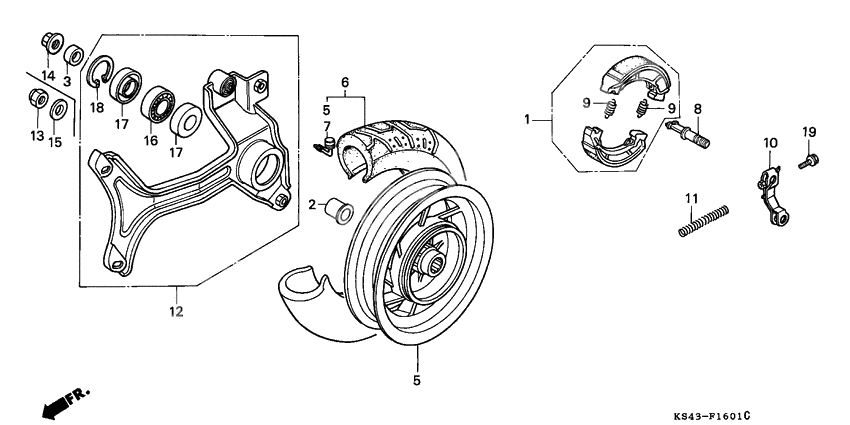

Rear wheel complete assy 2

Rear wheel complete assy 2

Rear wheel complete assy 2
Отсутствующе (Ref #1)
1
Part #06450-KS4-601
Collar a, rr. axle (Ref #2)
2
Part #42311-KM1-000
Collar b, rr. axle (Ref #3)
3
Part #42312-KM1-000
Wheel set*nh143m* (Ref #5)
5
Part #42650-KAB-305ZB
Wheel set*nh143m* (Ref #5)
5
Part #42650-KAB-305ZB
Wheel set*nh143m* (Ref #5)
5
Part #42650-KAB-305ZB
Wheel set*nh143m* (Ref #5)
5
Part #42650-KAB-305ZB
Tire, rr. (Ref #6)
6
Part #42711-KS4-064
Tire (120/90-10) (Ref #6)
6
Part #42711-KS4-053
Клапан, обод колеса (Ref #7)
7
Part #42753-KJ9-003
Cam, rr. brake (Ref #8)
8
Part #43141-KS4-000
Spring, brake shoe (Ref #9)
9
Part #43151-329-000
Spring, brake shoe (Ref #9)
9
Part #43151-329-000
Spring, brake shoe (Ref #9)
9
Part #43151-329-000
Spring, brake shoe (Ref #9)
9
Part #43151-329-000
Arm, rr. brake (Ref #10)
10
Part #43410-KS4-710
Spring, rr. (Ref #11)
11
Part #43472-KG8-000
Swingarm assy., rr. (Ref #12)
12
Part #52000-KS4-020
Nut, u (16mm) (Ref #13)
13
Part #90305-KBN-901
Шайба (Ref #15)
15
Part #90501-KBN-900
Bearing (6303uu) (Ref #16)
16
Part #91051-KS4-003
Валик (Ref #17)
17
Part #91259-KM1-003
Валик (Ref #17)
17
Part #91259-KM1-003
Валик (Ref #17)
17
Part #91259-KM1-003
Валик (Ref #17)
17
Part #91259-KM1-003
Circlip, internal, 47mm (Ref #18)
18
Part #9452147000
Болт (Ref #19)
19
Part #90112-KS4-840
+ -
  • 1
    06450-KS4-601

    Отсутствующе

    1
    Доступно: Нет в наличии
  • 2
    42311-KM1-000

    Collar a, rr. axle

    1
    Доступно: Нет в наличии
  • 3
    42312-KM1-000

    Collar b, rr. axle

    1
    Доступно: Нет в наличии
  • 5
    42650-KAB-305ZB

    Wheel set*nh143m*

    1
    Доступно: Нет в наличии
  • 6
    42711-KS4-064

    Tire, rr.

    1
    Доступно: Нет в наличии
  • 6
    42710-KS4-034

    Tire assy,rr(dunl

    1
    Replaced by 42711-KS4-064 Доступно: Нет в наличии
  • 6
    42710-KS4-013

    Tire assy,rr (bs)

    1
    Replaced by 42711-KS4-053 Доступно: Нет в наличии
  • 6
    42711-KS4-053

    Tire (120/90-10)

    1
    Доступно: Нет в наличии
  • 7
    42753-KJ9-003

    Клапан, обод колеса

    1
    Доступно: Нет в наличии
  • 7
    42753-KJ9-004

    Клапан, обод колеса

    1
    Replaced by 42753-KJ9-003 Доступно: Нет в наличии
  • 8
    43141-KS4-000

    Cam, rr. brake

    1
    Доступно: Нет в наличии
  • 9
    43151-329-000

    Spring, brake shoe

    2
    Доступно: Нет в наличии
  • 10
    43410-KS4-710

    Arm, rr. brake

    1
    Доступно: Нет в наличии
  • 11
    43472-KG8-000

    Spring, rr.

    1
    Доступно: Нет в наличии
  • 12
    52000-KS4-020

    Swingarm assy., rr.

    1
    Доступно: Нет в наличии
  • 13
    90305-KBN-901

    Nut, u (16mm)

    1
    Доступно: Нет в наличии
  • 15
    90501-KBN-900

    Шайба

    1
    Доступно: Нет в наличии
  • 16
    91051-KS4-003

    Bearing (6303uu)

    1
    Доступно: Нет в наличии
  • 17
    91259-KM1-003

    Валик

    2
    Доступно: Нет в наличии
  • 18
    9452447000

    Circlip (47mm)

    1
    Replaced by 9452147000 Доступно: Нет в наличии
  • 18
    9452147000

    Circlip, internal, 47mm

    1
    Доступно: Нет в наличии
  • 19
    90112-KS4-840

    Болт

    1
    Доступно: Нет в наличии
