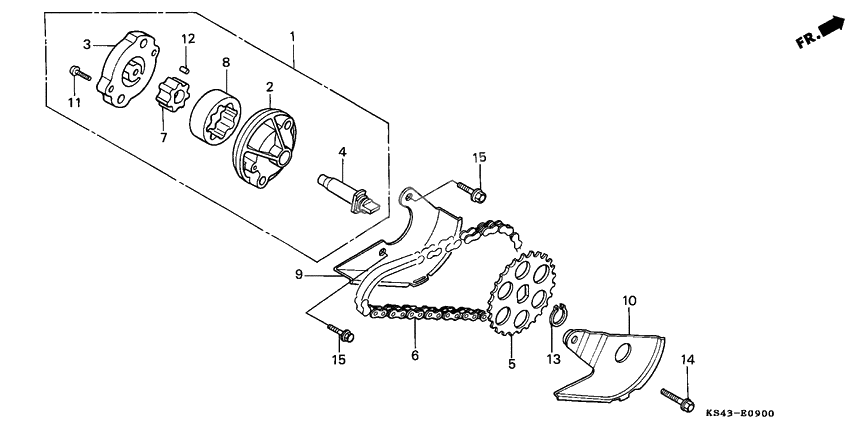

Oil pump

Oil pump

X

Насос масляный (Ref #1)

1

Part #15100-KJ9-000

VIEW IN LIST

X

Корпус масляного насоса (Ref #2)

2

Part #15101-KJ9-000

VIEW IN LIST

X

Плата масляного насоса (Ref #3)

3

Part #15116-KJ9-000

VIEW IN LIST

X

Вал масляной помпы (Ref #4)

4

Part #15132-KJ9-000

VIEW IN LIST

X

Звездочка (Ref #5)

5

Part #15133-KM1-000

VIEW IN LIST

X

Chain,oil pump. (Ref #6)

6

Part #15141-KJ9-003

VIEW IN LIST

X

Rotor, oil pump inner (yamada) (Ref #7)

7

Part #15331-921-003

VIEW IN LIST

X

Rotor, oil pump outer (yamada) (Ref #8)

8

Part #15332-921-003

VIEW IN LIST

X

Separator a, oil (Ref #9)

9

Part #15711-KJ9-000

VIEW IN LIST

X

Separator b, oil (Ref #10)

10

Part #15712-KJ9-010

VIEW IN LIST

X

Screw, pan, 3x12 (Ref #11)

11

Part #93500-030120A

VIEW IN LIST

X

Pin c (Ref #12)

12

Part #94303-04065

VIEW IN LIST

X

Circlip (Ref #13)

13

Part #94510-10000

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #96001-060-120-0

VIEW IN LIST

X

Болт (Ref #15)

15

Part #96001-0602807

VIEW IN LIST

X

Болт (Ref #15)

15

Part #96001-0602807

VIEW IN LIST

X

Болт (Ref #15)

15

Part #96001-0602807

VIEW IN LIST

X

Болт (Ref #15)

15

Part #96001-0602807

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  15100-KJ9-000

  Насос масляный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  15101-KJ9-000

  Корпус масляного насоса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  15116-KJ9-000

  Плата масляного насоса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  15132-KJ9-000

  Вал масляной помпы

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  15133-KM1-000

  Звездочка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  15141-KJ9-003

  Chain,oil pump.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  15331-921-003

  Rotor, oil pump inner (yamada)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  15332-921-003

  Rotor, oil pump outer (yamada)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  15711-KJ9-000

  Separator a, oil

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  15712-KJ9-010

  Separator b, oil

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93500-030-121-A

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93500-030120A Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93500-030120A

  Screw, pan, 3x12

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  94303-04065

  Pin c

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  94510-10000

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  96001-060-120-0

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  96000-0601200

  Bolt, flange, 6x12

  Кол-во на узел:

  1

  Примечания:

  Replaced by 96001-060-120-0 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  96001-0602807

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
