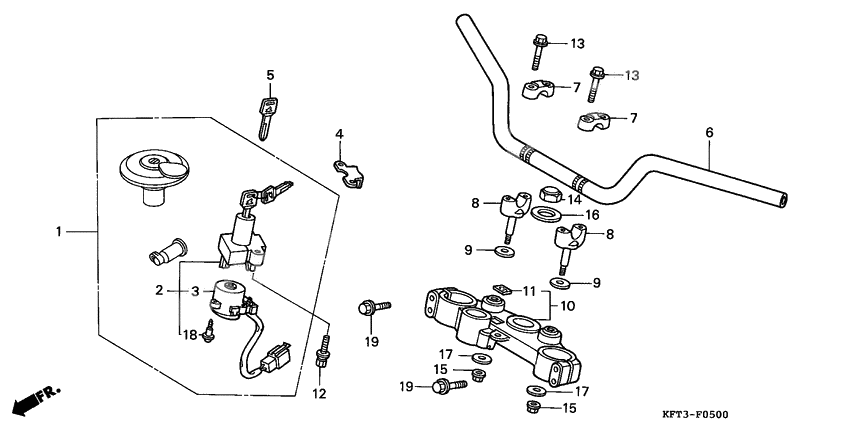

Handle pipe/top bridge

Handle pipe/top bridge

X

Key set (Ref #1)

1

Part #35010-KFT-620

VIEW IN LIST

X

Switch assy,comb& (Ref #2)

2

Part #35100-KFT-621

VIEW IN LIST

X

Base comp,contact (Ref #3)

3

Part #35101-MAK-000

VIEW IN LIST

X

Cover,combination (Ref #4)

4

Part #35106-ML7-930

VIEW IN LIST

X

Key, blank (Ref #5)

5

Part #35121-MN9-611

VIEW IN LIST

X

Pipe,strg handle (Ref #6)

6

Part #53100-KFT-620

VIEW IN LIST

X

Holder b2, handlebar (Ref #7)

7

Part #9501422200

VIEW IN LIST

X

Holder b2, handlebar (Ref #7)

7

Part #9501422200

VIEW IN LIST

X

Holder b2, handlebar (Ref #7)

7

Part #9501422200

VIEW IN LIST

X

Holder b2, handlebar (Ref #7)

7

Part #9501422200

VIEW IN LIST

X

Holder,han*nh105* (Ref #8)

8

Part #53132-KFT-620ZB

VIEW IN LIST

X

Holder,han*nh105* (Ref #8)

8

Part #53132-KFT-620ZB

VIEW IN LIST

X

Holder,han*nh105* (Ref #8)

8

Part #53132-KFT-620ZB

VIEW IN LIST

X

Holder,han*nh105* (Ref #8)

8

Part #53132-KFT-620ZB

VIEW IN LIST

X

Cap,handle pipe (Ref #9)

9

Part #53135-MN9-870

VIEW IN LIST

X

Cap,handle pipe (Ref #9)

9

Part #53135-MN9-870

VIEW IN LIST

X

Cap,handle pipe (Ref #9)

9

Part #53135-MN9-870

VIEW IN LIST

X

Cap,handle pipe (Ref #9)

9

Part #53135-MN9-870

VIEW IN LIST

X

Bridge com*nh105* (Ref #10)

10

Part #53300-KFT-620ZB

VIEW IN LIST

X

Mark, wing (Ref #11)

11

Part #87122-KW3-770

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #90100-MW6-610

VIEW IN LIST

X

Болт (Ref #13)

13

Part #90111-362-000

VIEW IN LIST

X

Болт (Ref #13)

13

Part #90111-362-000

VIEW IN LIST

X

Болт (Ref #13)

13

Part #90111-362-000

VIEW IN LIST

X

Болт (Ref #13)

13

Part #90111-362-000

VIEW IN LIST

X

NUT,STEERING STEM (Ref #14)

14

Part #90304-415-000

VIEW IN LIST

X

Nut, flange (self-lock) (m8x1.25) (Ref #15)

15

Part #90309-428-731

VIEW IN LIST

X

Nut, flange (self-lock) (m8x1.25) (Ref #15)

15

Part #90309-428-731

VIEW IN LIST

X

Nut, flange (self-lock) (m8x1.25) (Ref #15)

15

Part #90309-428-731

VIEW IN LIST

X

Nut, flange (self-lock) (m8x1.25) (Ref #15)

15

Part #90309-428-731

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #90503-283-000

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90535-KB9-000

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90535-KB9-000

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90535-KB9-000

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90535-KB9-000

VIEW IN LIST

X

Screw, tap (3x16) (Ref #18)

18

Part #91059-KY2-711

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96400-0804500

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96400-0804500

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96400-0804500

VIEW IN LIST

X

Болт (Ref #19)

19

Part #96400-0804500

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  35010-KFT-620

  Key set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  35100-KFT-621

  Switch assy,comb&

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  35101-MAK-000

  Base comp,contact

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  35106-ML7-930

  Cover,combination

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  35121-MN9-611

  Key, blank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  53100-KFT-620

  Pipe,strg handle

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  9501422200

  Holder b2, handlebar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  53132-KFT-620ZB

  Holder,han*nh105*

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  53135-MN9-870

  Cap,handle pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  53300-KFT-620ZB

  Bridge com*nh105*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  87122-KW3-770

  Mark, wing

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90100-MW6-610

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90111-362-000

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90304-415-000

  NUT,STEERING STEM

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90309-KF0-003

  Nut, flange, 8mm

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90309-428-731 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90309-428-731

  Nut, flange (self-lock) (m8x1.25)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90503-283-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90535-KB9-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  91059-KY2-711

  Screw, tap (3x16)

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  96400-0804500

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
