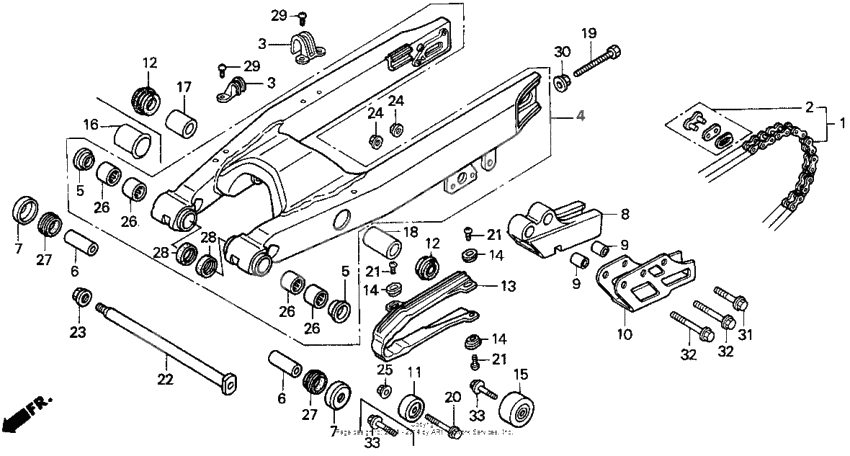

Swingarm

Swingarm

X

Цепь (Ref #1)

1

Part #405W3-KA4-505

VIEW IN LIST

X

Цепь (Ref #1)

1

Part #405W3-KA5-505

VIEW IN LIST

X

Master link (Ref #2)

2

Part #40531-KA4-732

VIEW IN LIST

X

Master link (Ref #2)

2

Part #40531-KA4-731

VIEW IN LIST

X

Guide, rr. (Ref #3)

3

Part #43468-KS6-700

VIEW IN LIST

X

Guide, rr. (Ref #3)

3

Part #43468-KS6-700

VIEW IN LIST

X

Guide, rr. (Ref #3)

3

Part #43468-KS6-700

VIEW IN LIST

X

Guide, rr. (Ref #3)

3

Part #43468-KS6-700

VIEW IN LIST

X

Маятник (Ref #4)

4

Part #52100-ML3-600ZA

VIEW IN LIST

X

Bush, pivot thrust (Ref #5)

5

Part #52109-KS7-830

VIEW IN LIST

X

Bush, pivot thrust (Ref #5)

5

Part #52109-KS7-830

VIEW IN LIST

X

Bush, pivot thrust (Ref #5)

5

Part #52109-KS7-830

VIEW IN LIST

X

Bush, pivot thrust (Ref #5)

5

Part #52109-KS7-830

VIEW IN LIST

X

Collar, rr. swingarm (Ref #6)

6

Part #52141-KS7-830

VIEW IN LIST

X

Collar, rr. swingarm (Ref #6)

6

Part #52141-KS7-830

VIEW IN LIST

X

Collar, rr. swingarm (Ref #6)

6

Part #52141-KS7-830

VIEW IN LIST

X

Collar, rr. swingarm (Ref #6)

6

Part #52141-KS7-830

VIEW IN LIST

X

Cap, dust seal (Ref #7)

7

Part #52144-KS7-831

VIEW IN LIST

X

Cap, dust seal (Ref #7)

7

Part #52144-KS7-831

VIEW IN LIST

X

Cap, dust seal (Ref #7)

7

Part #52144-KS7-831

VIEW IN LIST

X

Cap, dust seal (Ref #7)

7

Part #52144-KS7-831

VIEW IN LIST

X

Направляющая chain (Ref #8)

8

Part #52146-ML3-911

VIEW IN LIST

X

Collar, chain guide (Ref #9)

9

Part #52148-ML3-910

VIEW IN LIST

X

Collar, chain guide (Ref #9)

9

Part #52148-ML3-910

VIEW IN LIST

X

Collar, chain guide (Ref #9)

9

Part #52148-ML3-910

VIEW IN LIST

X

Collar, chain guide (Ref #9)

9

Part #52148-ML3-910

VIEW IN LIST

X

Plate, chain guide (Ref #10)

10

Part #52156-ML3-910

VIEW IN LIST

X

Roller (Ref #11)

11

Part #52158-KA3-831

VIEW IN LIST

X

Cap, rr. (Ref #12)

12

Part #52161-KS7-831

VIEW IN LIST

X

Cap, rr. (Ref #12)

12

Part #52161-KS7-831

VIEW IN LIST

X

Cap, rr. (Ref #12)

12

Part #52161-KS7-831

VIEW IN LIST

X

Cap, rr. (Ref #12)

12

Part #52161-KS7-831

VIEW IN LIST

X

Slider, chain (Ref #13)

13

Part #52170-KZ3-701

VIEW IN LIST

X

Ролик (Ref #15)

15

Part #52175-KA3-831

VIEW IN LIST

X

Colr, r. link pivot (Ref #17)

17

Part #52191-KZ4-890

VIEW IN LIST

X

Colr, l. link pivot (Ref #18)

18

Part #52192-KZ4-890

VIEW IN LIST

X

Болт (Ref #19)

19

Part #90106-KS6-700

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90113-HB3-000

VIEW IN LIST

X

Bolt, rr. swingarm (Ref #22)

22

Part #90117-KS7-831

VIEW IN LIST

X

Nut, rr. (Ref #23)

23

Part #90301-KS7-830

VIEW IN LIST

X

Nut, u, 6mm (Ref #24)

24

Part #90301-473-003

VIEW IN LIST

X

Nut, u, 6mm (Ref #24)

24

Part #90301-473-003

VIEW IN LIST

X

Nut, u, 6mm (Ref #24)

24

Part #90301-473-003

VIEW IN LIST

X

Nut, u, 6mm (Ref #24)

24

Part #90301-473-003

VIEW IN LIST

X

Nut, flange (self-lock) (m8x1.25) (Ref #25)

25

Part #90309-428-731

VIEW IN LIST

X

DUST SEAL (Ref #27)

27

Part #91253-KS7-831

VIEW IN LIST

X

DUST SEAL (Ref #27)

27

Part #91253-KS7-831

VIEW IN LIST

X

DUST SEAL (Ref #27)

27

Part #91253-KS7-831

VIEW IN LIST

X

DUST SEAL (Ref #27)

27

Part #91253-KS7-831

VIEW IN LIST

X

Dust seal (22x28x5) (Ref #28)

28

Part #91254-KS7-831

VIEW IN LIST

X

Dust seal (22x28x5) (Ref #28)

28

Part #91254-KS7-831

VIEW IN LIST

X

Dust seal (22x28x5) (Ref #28)

28

Part #91254-KS7-831

VIEW IN LIST

X

Dust seal (22x28x5) (Ref #28)

28

Part #91254-KS7-831

VIEW IN LIST

X

Nut, hex., 8mm (Ref #30)

30

Part #90309-357-000

VIEW IN LIST

X

Болт (Ref #31)

31

Part #96300-060-120-0

VIEW IN LIST

X

Болт (Ref #32)

32

Part #96400-0605000

VIEW IN LIST

X

Болт (Ref #32)

32

Part #96400-0605000

VIEW IN LIST

X

Болт (Ref #32)

32

Part #96400-0605000

VIEW IN LIST

X

Болт (Ref #32)

32

Part #96400-0605000

VIEW IN LIST

X

Болт (Ref #33)

33

Part #96400-0803500

VIEW IN LIST

X

Болт (Ref #33)

33

Part #96400-0803500

VIEW IN LIST

X

Болт (Ref #33)

33

Part #96400-0803500

VIEW IN LIST

X

Болт (Ref #33)

33

Part #96400-0803500

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  405W3-KA4-505

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  405W3-KA5-505

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  40531-KA4-732

  Master link

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  40531-KA4-731

  Master link

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  43468-KS6-700

  Guide, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  52100-ML3-600ZA

  Маятник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  52109-KS7-830

  Bush, pivot thrust

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  52141-KS7-830

  Collar, rr. swingarm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  52144-KS7-831

  Cap, dust seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  52146-ML3-911

  Направляющая chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  52148-ML3-910

  Collar, chain guide

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  52156-ML3-910

  Plate, chain guide

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  52158-KA3-831

  Roller

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  52161-KS7-831

  Cap, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  52170-KZ3-701

  Slider, chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  52171-KR6-000

  Washer, chain slider

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  52175-KA3-831

  Ролик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  52191-KZ4-890

  Colr, r. link pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  52192-KZ4-890

  Colr, l. link pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90106-KS6-700

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90113-HB3-000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  93500-050-080-A

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90117-KS7-831

  Bolt, rr. swingarm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90301-KS7-830

  Nut, rr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90301-473-003

  Nut, u, 6mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90309-428-731

  Nut, flange (self-lock) (m8x1.25)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  91071-KS7-831

  Bearing (22x28x20)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  91253-KS7-831

  DUST SEAL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  91254-KS7-831

  Dust seal (22x28x5)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90309-357-000

  Nut, hex., 8mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  96300-060-120-0

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  96400-0605000

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  96400-0803500

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
