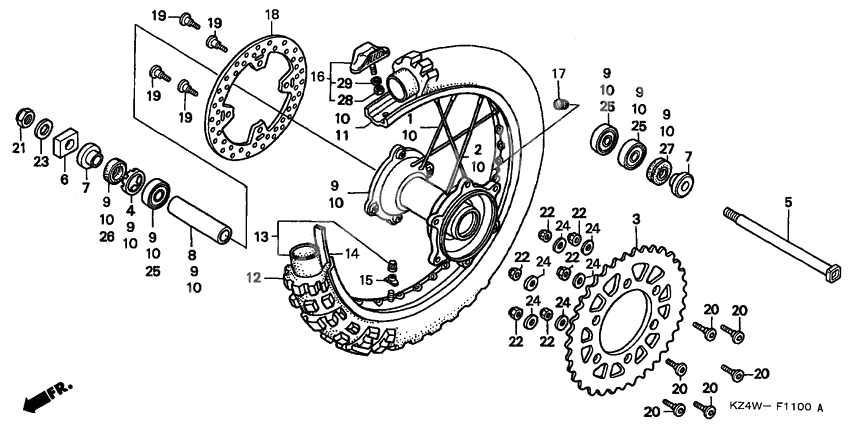

Rear wheel complete assy

Rear wheel complete assy

Rear wheel complete assy
Spoke set a, rr. (Ref #1)
1
Part #06420-KZ4-B00
Spoke set b, rr. (Ref #2)
2
Part #06421-KZ4-B00
Звездочка (Ref #3)
3
Part #41201-MEY-000
Звездочка (Ref #3)
3
Part #41201-KZ4-A10
Звездочка (Ref #3)
3
Part #41203-KZ4-B00
Retainer, rr. (Ref #4)
4
Part #41231-KZ4-000
Axle, rr. wheel (Ref #5)
5
Part #42301-KZ3-B00
Collar, rr. axle (Ref #6)
6
Part #42306-KZ3-B00
Colr, rr. wheel side (Ref #7)
7
Part #42311-KZ3-600
Colr, rr. wheel side (Ref #7)
7
Part #42311-KZ3-600
Colr, rr. wheel side (Ref #7)
7
Part #42311-KZ3-600
Colr, rr. wheel side (Ref #7)
7
Part #42311-KZ3-600
Collar, rr. distance (Ref #8)
8
Part #42620-ML3-681
Rim, rr. wheel (Ref #11)
11
Part #42701-KZ4-J01
Tire,rear (Ref #12)
12
Part #42711-KZ4-B51
Tube325/350-19tr6 (Ref #13)
13
Part #44712-371-003
Заслонка (Ref #14)
14
Part #44713-MR1-671
Cap, valve (Ref #15)
15
Part #42714-KA3-710
Stopper, bead (1.85) (Ref #16)
16
Part #42715-KA2-680
Cap, rim hole (Ref #17)
17
Part #42717-329-000
Disk, rr. brake (Ref #18)
18
Part #43351-KZ3-B00
Nut, u (18mm) (Ref #21)
21
Part #90305-KZ4-891
Шайба (Ref #23)
23
Part #90401-KZ4-890
Dust seal (28x38x7) (Ref #26)
26
Part #91251-KZ4-003
Dust seal (28x42x8) (Ref #27)
27
Part #91257-MAY-003
Гайка (Ref #28)
28
Part #94001-080-000-S
Шайба (Ref #29)
29
Part #94111-08000
+ -
  • 1
    06420-KZ4-B00

    Spoke set a, rr.

    16
    Доступно: Нет в наличии
  • 2
    06421-KZ4-B00

    Spoke set b, rr.

    16
    Доступно: Нет в наличии
  • 3
    41201-MEY-000

    Звездочка

    1
    Доступно: Нет в наличии
  • 3
    41201-KZ4-A10

    Звездочка

    1
    Доступно: Нет в наличии
  • 3
    41203-KZ4-B00

    Звездочка

    1
    Доступно: Нет в наличии
  • 3
    41202-KZ3-B00

    Звездочка

    1
    Replaced by 41201-MEY-000 Доступно: Нет в наличии
  • 4
    41231-KZ4-000

    Retainer, rr.

    1
    Доступно: Нет в наличии
  • 5
    42301-KZ3-B00

    Axle, rr. wheel

    1
    Доступно: Нет в наличии
  • 6
    42306-KZ3-B00

    Collar, rr. axle

    1
    Доступно: Нет в наличии
  • 7
    42311-KZ3-600

    Colr, rr. wheel side

    2
    Доступно: Нет в наличии
  • 8
    42620-ML3-681

    Collar, rr. distance

    1
    Доступно: Нет в наличии
  • 9
    42635-MAC-680

    Hub sub-assy., rr.

    1
    Доступно: Нет в наличии
  • 10
    42650-KZ4-J00

    Wheel sub-assy., rr.

    1
    Доступно: Нет в наличии
  • 11
    42701-KZ4-J01

    Rim, rr. wheel

    1
    Доступно: Нет в наличии
  • 12
    42711-KZ4-B51

    Tire,rear

    1
    Доступно: Нет в наличии
  • 13
    44712-371-003

    Tube325/350-19tr6

    1
    Доступно: Нет в наличии
  • 14
    44713-MR1-671

    Заслонка

    1
    Доступно: Нет в наличии
  • 15
    42714-KA3-710

    Cap, valve

    1
    Доступно: Нет в наличии
  • 16
    42715-KA2-680

    Stopper, bead (1.85)

    1
    Доступно: Нет в наличии
  • 17
    42717-329-000

    Cap, rim hole

    1
    Доступно: Нет в наличии
  • 18
    43351-KZ3-B00

    Disk, rr. brake

    1
    Доступно: Нет в наличии
  • 19
    90105-MK5-010

    Bolt, disk (8x22)

    4
    Доступно: Нет в наличии
  • 20
    90125-KA4-000

    Screw, flat (8x31)

    6
    Доступно: Нет в наличии
  • 21
    90305-KZ4-891

    Nut, u (18mm)

    1
    Доступно: Нет в наличии
  • 22
    90309-ML3-791

    Nut, u, 8mm (fuse rashi)

    6
    Доступно: Нет в наличии
  • 23
    90401-KZ4-890

    Шайба

    1
    Доступно: Нет в наличии
  • 24
    90465-MC4-000

    Washer, 8mm

    6
    Доступно: Нет в наличии
  • 25
    91062-KS6-831

    Bearing (6004)

    3
    Доступно: Нет в наличии
  • 26
    91251-KZ4-003

    Dust seal (28x38x7)

    1
    Доступно: Нет в наличии
  • 27
    91257-KA3-711

    Dust seal (28x42x8)

    1
    Replaced by 91257-MAY-003 Доступно: Нет в наличии
  • 27
    91257-MAY-003

    Dust seal (28x42x8)

    1
    Доступно: 1
  • 28
    94001-080-000-S

    Гайка

    1
    Доступно: Нет в наличии
  • 29
    94111-08000

    Шайба

    1
    Доступно: Нет в наличии
