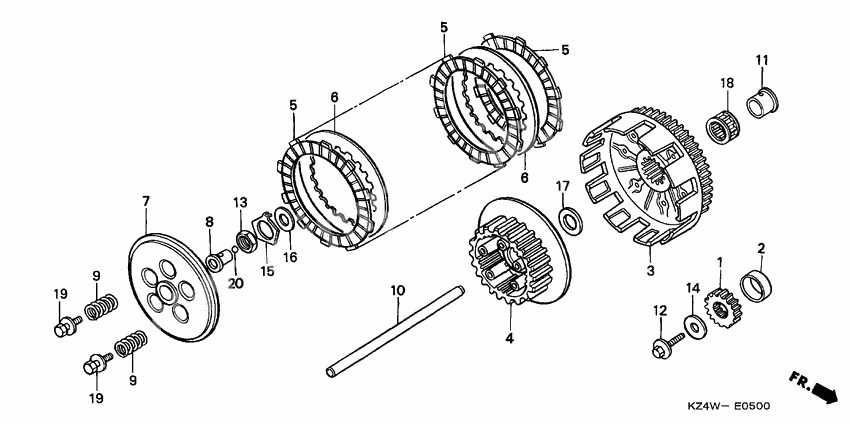

Сцепление

Сцепление

X

Шестерня, ведущая (Ref #1)

1

Part #13615-KS6-700

VIEW IN LIST

X

Collar, drive gear (Ref #2)

2

Part #13617-KS6-700

VIEW IN LIST

X

Clutch outer (Ref #3)

3

Part #22100-KZ4-700

VIEW IN LIST

X

Center, clutch (Ref #4)

4

Part #22120-KS6-010

VIEW IN LIST

X

Plate, clutch (Ref #6)

6

Part #22321-KA3-710

VIEW IN LIST

X

Plate, clutch (Ref #6)

6

Part #22321-KA3-710

VIEW IN LIST

X

Plate, clutch (Ref #6)

6

Part #22321-KA3-710

VIEW IN LIST

X

Plate, clutch (Ref #6)

6

Part #22321-KA3-710

VIEW IN LIST

X

Plate, clu press (Ref #7)

7

Part #22351-KS6-000

VIEW IN LIST

X

Piece, clutch lifter (Ref #8)

8

Part #22352-KA4-000

VIEW IN LIST

X

Пружина (Ref #9)

9

Part #22401-KA3-710

VIEW IN LIST

X

Пружина (Ref #9)

9

Part #22401-KA3-710

VIEW IN LIST

X

Пружина (Ref #9)

9

Part #22401-KA3-710

VIEW IN LIST

X

Пружина (Ref #9)

9

Part #22401-KA3-710

VIEW IN LIST

X

Rod, clutch lifter (Ref #10)

10

Part #22850-KZ4-A90

VIEW IN LIST

X

Colr, clutch (outer) (Ref #11)

11

Part #28237-KZ4-A10

VIEW IN LIST

X

Bolt, special, 10x25 (Ref #12)

12

Part #90013-430-000

VIEW IN LIST

X

Nut (18mm) (Ref #13)

13

Part #90235-KA4-000

VIEW IN LIST

X

Washer, plain, 10mm (Ref #14)

14

Part #90401-ML3-790

VIEW IN LIST

X

Washer, lock (18mm) (Ref #15)

15

Part #90445-KAE-000

VIEW IN LIST

X

Шайба (Ref #16)

16

Part #90456-KA4-000

VIEW IN LIST

X

Шайба (Ref #17)

17

Part #90456-KS6-000

VIEW IN LIST

X

Bearing, needle, 25x29x22 (toyo) (Ref #18)

18

Part #91011-KS6-003

VIEW IN LIST

X

Bolt-washer (Ref #19)

19

Part #93404-060-200-8

VIEW IN LIST

X

Bolt-washer (Ref #19)

19

Part #93404-060-200-8

VIEW IN LIST

X

Bolt-washer (Ref #19)

19

Part #93404-060-200-8

VIEW IN LIST

X

Bolt-washer (Ref #19)

19

Part #93404-060-200-8

VIEW IN LIST

X

Ball (Ref #20)

20

Part #96211-09000

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  13615-KS6-700

  Шестерня, ведущая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  13617-KS6-700

  Collar, drive gear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  22100-KZ4-700

  Clutch outer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  22120-KS6-000

  Center, clutch

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22120-KS6-010 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  22120-KS6-010

  Center, clutch

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  22201-KS6-700

  Disk, cl friction

  Кол-во на узел:

  7

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  22321-KA3-710

  Plate, clutch

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  22351-KS6-000

  Plate, clu press

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  22352-KA4-000

  Piece, clutch lifter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  22401-KA3-710

  Пружина

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  22850-KZ4-A90

  Rod, clutch lifter

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  22850-KZ4-000

  Rod, clutch lifter

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22850-KZ4-A90 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  28237-KZ4-A10

  Colr, clutch (outer)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90013-430-000

  Bolt, special, 10x25

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90235-KA4-000

  Nut (18mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90401-ML3-790

  Washer, plain, 10mm

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90441-HA2-670

  Washer, lock (18mm)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90445-KAE-000 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90445-KAE-000

  Washer, lock (18mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90456-KA4-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90456-KS6-000

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  91011-KS6-003

  Bearing, needle, 25x29x22 (toyo)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93404-060-200-8

  Bolt-washer

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  96211-09000

  Ball

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
