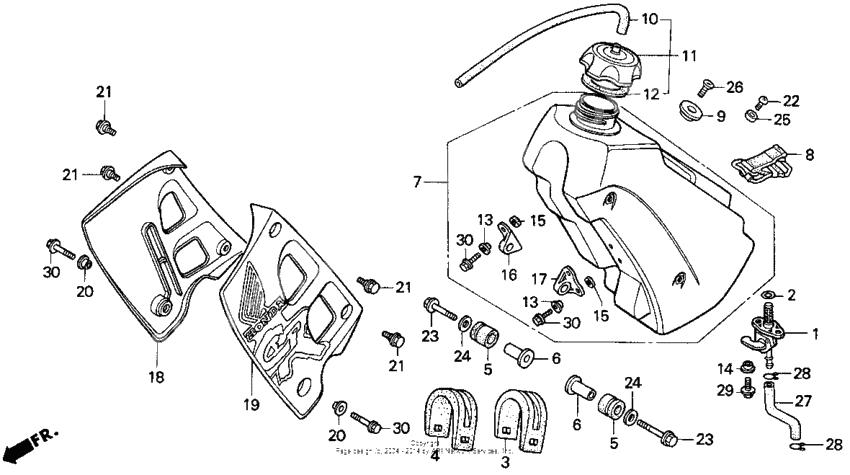

Fuel tank 91-92

Fuel tank 91-92

X

Petcock assy. (Ref #1)

1

Part #16950-ML3-911

VIEW IN LIST

X

O-ring, 11.8x3.55 (Ref #2)

2

Part #16997-467-000

VIEW IN LIST

X

Rubber, tank setting (Ref #3)

3

Part #17506-KA3-830

VIEW IN LIST

X

Rubber, rr (Ref #4)

4

Part #17506-KS7-700

VIEW IN LIST

X

Rubber, tank mounting (Ref #5)

5

Part #17508-GBF-830

VIEW IN LIST

X

Rubber, tank mounting (Ref #5)

5

Part #17508-GBF-830

VIEW IN LIST

X

Rubber, tank mounting (Ref #5)

5

Part #17508-GBF-830

VIEW IN LIST

X

Rubber, tank mounting (Ref #5)

5

Part #17508-GBF-830

VIEW IN LIST

X

Collar, tank setting (Ref #6)

6

Part #17509-KS6-700

VIEW IN LIST

X

Collar, tank setting (Ref #6)

6

Part #17509-KS6-700

VIEW IN LIST

X

Collar, tank setting (Ref #6)

6

Part #17509-KS6-700

VIEW IN LIST

X

Collar, tank setting (Ref #6)

6

Part #17509-KS6-700

VIEW IN LIST

X

Tank, fuel *nh138* (Ref #7)

7

Part #17510-KZ3-700ZB

VIEW IN LIST

X

Band, rr. tank (Ref #8)

8

Part #17516-KS6-700

VIEW IN LIST

X

Collar, fr. seat (Ref #9)

9

Part #17518-KS6-700

VIEW IN LIST

X

TUBE (Ref #10)

10

Part #17521-429-000

VIEW IN LIST

X

Cap assy., fuel tank (Ref #11)

11

Part #17620-ML3-840

VIEW IN LIST

X

Прокладка (Ref #12)

12

Part #17624-KA4-000

VIEW IN LIST

X

COLLAR (Ref #13)

13

Part #17626-KA4-700

VIEW IN LIST

X

COLLAR (Ref #13)

13

Part #17626-KA4-700

VIEW IN LIST

X

COLLAR (Ref #13)

13

Part #17626-KA4-700

VIEW IN LIST

X

COLLAR (Ref #13)

13

Part #17626-KA4-700

VIEW IN LIST

X

Collar, fuel tank setting (Ref #14)

14

Part #17626-467-000

VIEW IN LIST

X

Резина (Ref #15)

15

Part #17627-467-000

VIEW IN LIST

X

Резина (Ref #15)

15

Part #17627-467-000

VIEW IN LIST

X

Резина (Ref #15)

15

Part #17627-467-000

VIEW IN LIST

X

Резина (Ref #15)

15

Part #17627-467-000

VIEW IN LIST

X

Bracket, r. fr. (Ref #16)

16

Part #17634-KS6-701

VIEW IN LIST

X

Bracket, l. fr. (Ref #17)

17

Part #17635-KS6-701

VIEW IN LIST

X

Shroud set *r177* (Ref #18)

18

Part #19071-KZ4-860ZA

VIEW IN LIST

X

Shroud set *r177* (Ref #19)

19

Part #19072-KZ4-860ZA

VIEW IN LIST

X

Collar (6x23) (Ref #20)

20

Part #19509-KA3-730

VIEW IN LIST

X

Collar (6x23) (Ref #20)

20

Part #19509-KA3-730

VIEW IN LIST

X

Collar (6x23) (Ref #20)

20

Part #19509-KA3-730

VIEW IN LIST

X

Collar (6x23) (Ref #20)

20

Part #19509-KA3-730

VIEW IN LIST

X

Болт (Ref #22)

22

Part #90131-S0X-A00

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90137-KA3-830

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90137-KA3-830

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90137-KA3-830

VIEW IN LIST

X

Болт (Ref #23)

23

Part #90137-KA3-830

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90506-430-000

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90506-430-000

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90506-430-000

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90506-430-000

VIEW IN LIST

X

Collar (6.2x6) (Ref #25)

25

Part #90516-KA3-830

VIEW IN LIST

X

Болт (Ref #26)

26

Part #93600-060-160-A

VIEW IN LIST

X

Bulk hose (7.5x8000) (Ref #27)

27

Part #95001-750-0860M

VIEW IN LIST

X

CLIP (Ref #28)

28

Part #95002-02120

VIEW IN LIST

X

CLIP (Ref #28)

28

Part #95002-02120

VIEW IN LIST

X

CLIP (Ref #28)

28

Part #95002-02120

VIEW IN LIST

X

CLIP (Ref #28)

28

Part #95002-02120

VIEW IN LIST

X

BOLT (Ref #29)

29

Part #96001-060-160-0

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  16950-ML3-911

  Petcock assy.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  16997-467-000

  O-ring, 11.8x3.55

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  17506-KA3-830

  Rubber, tank setting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  17506-KS7-700

  Rubber, rr

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  17508-GBF-830

  Rubber, tank mounting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  17509-KS6-700

  Collar, tank setting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  17510-KZ3-700ZB

  Tank, fuel *nh138*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  17516-KS6-700

  Band, rr. tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  17518-KS6-700

  Collar, fr. seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  17521-429-000

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  17620-ML3-840

  Cap assy., fuel tank

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  17624-KA4-000

  Прокладка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  17626-KA4-700

  COLLAR

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  17626-467-000

  Collar, fuel tank setting

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  17627-467-000

  Резина

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  17634-KS6-701

  Bracket, r. fr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  17635-KS6-701

  Bracket, l. fr.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  19071-KZ4-860ZA

  Shroud set *r177*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  19072-KZ4-860ZA

  Shroud set *r177*

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  19509-KA3-730

  Collar (6x23)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90101-ML3-840

  Bolt, shroud setting

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90131-S0X-A00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90137-KA3-830

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90506-430-000

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90516-KA3-830

  Collar (6.2x6)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  93600-060-160-A

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  95001-750-0860M

  Bulk hose (7.5x8000)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  95002-02120

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  96001-060-160-0

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  96001-060-200-0

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
